12.3.19. Снятие, установка и регулировка окна
 |
Чтобы иметь возможность перемещения окна двери при снятой боковой подушке
безопасности, необходимо кратковременно отсоединить отрицательный кабель
(-) аккумуляторной батареи. Вследствие этого в памяти неисправностей производится
соответствующая запись. После завершения работы рекомендуется очистить
память, чтобы тем самым обеспечить нормальную работу подушки безопасности.
Обратитесь к Разделу Диагностика неисправностей.
Работу желательно проводить в условиях СТО.
|
|
|
 |

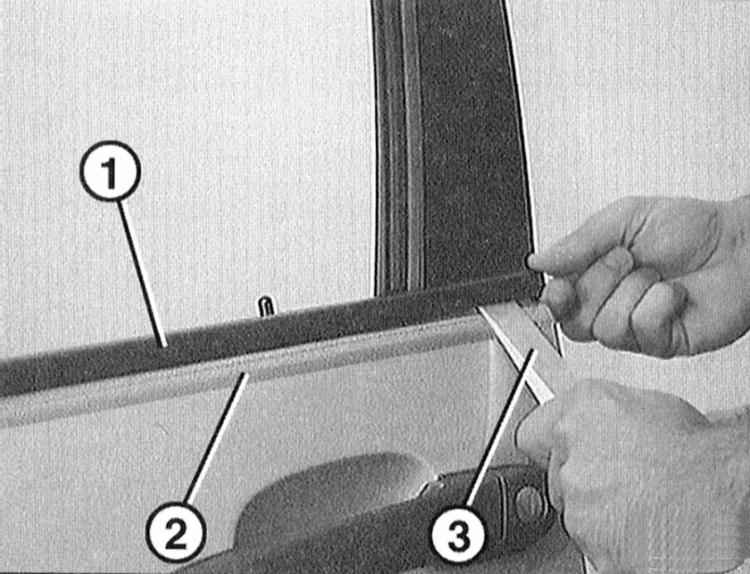

1 Снимите планку шахты стекла -1-. Для этого защитите клейкой
лентой -2- лакокрасочное покрытие под планкой. Выдавите планку
пластмассовым клином -3- вверх из шахты окна. При этом, как
показано на иллюстрации, начинайте сзади. В передней части
вытяните планку под зеркалом.
|
2 Снимите облицовку двери и снимите крышку двери в задней части,
обратитесь к соответствующему разделу.
 |

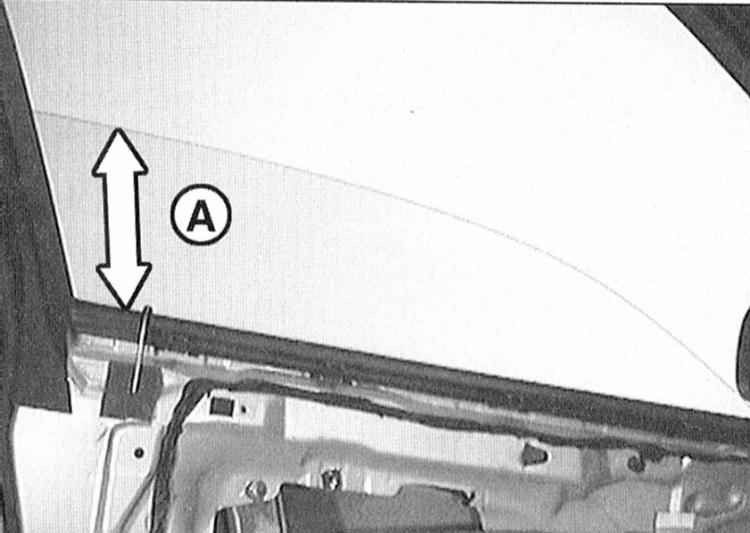

3 Откройте окно до размера А = 140 мм.
|
 |

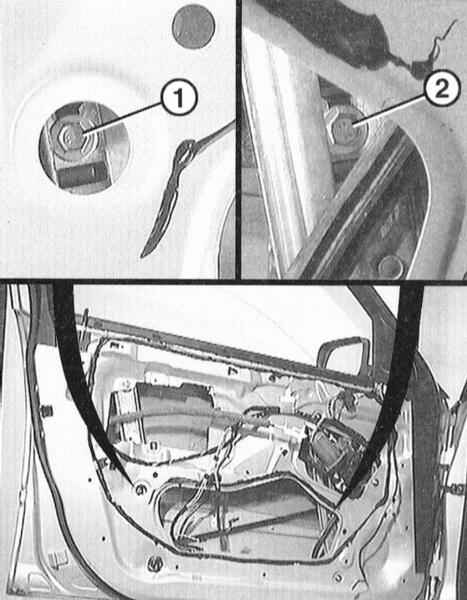

4 Выверните болт -1- заднего крепления.
|
5 Выверните болт -2- переднего крепления.
6 Поверните стекло вперед и выньте из шахты окна.
|
|
|
|
|
7 Вставьте стекло сверху в шахту окна и закрепите у стеклоподъемника
винтами -1- и -2-.
8 Если устанавливается старое окно, проверьте легкость его хода
перемещением вверх и вниз. При необходимости отрегулируйте.
|
|
|
|
 |

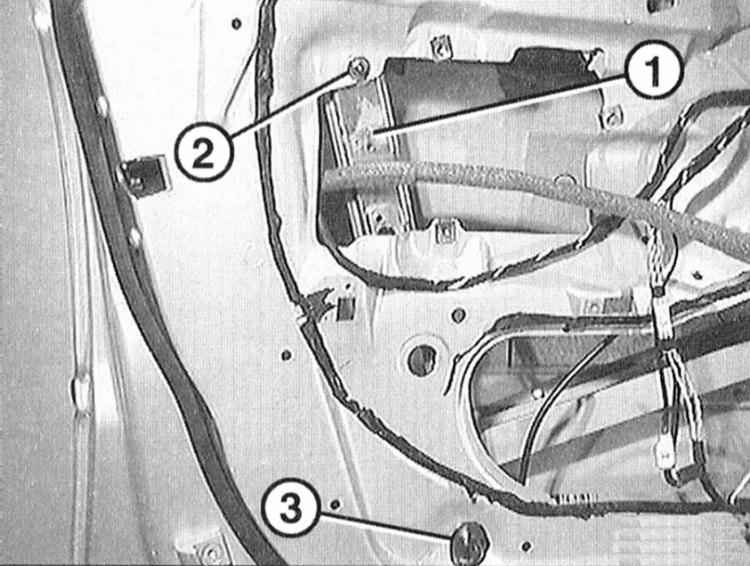

9 Отсоедините заднюю шину стеклоподъемника -1-. Для этого
ослабьте крепление гаек -2- и -3-, не отворачивая их. Предварительно
снимите герметик с гайки -3-.
|
10 Переместите стекло с стеклоподъемником полностью вверх.
11 Затяните гайки -2- и -3-.
12 Несколько раз переместите стекло вверх и вниз, проверив легкость
его хода. При необходимости повторите регулировку.
13 Установите на место облицовку, обратитесь к соответствующему
разделу.
14 Установите наружную планку шахты стеклоподъемника. Чтобы планка
лучше скользила, рекомендуется смазать ее мыльным раствором, например,
средством для мытья посуды. Вставьте планку спереди под зеркало,
затем постепенно вдавите внизу в шахту.
|
|
|
|
