12.3.10. Подгонка крышки багажника

Так как крышка багажника пригоняется и крепится в неокрашенном кузове, вследствие последующего смещения капота могут обнажиться его неокрашенные поверхности.

1 Ослабьте винты крепления замка крышки багажника.
2 Выверните упоры.

Защитите крышку багажника от случайного падения после снятия газонаполненного упора, например, попросив ее подержать ассистента.

3 Снимите газонаполненные упоры, обратитесь к соответствующему разделу.

Газонаполненные упоры находятся под нагрузкой.

4 Ослабьте слева и справа винты -2- и -3-. 1 – планка петли, 4 –газонаполненный упор.

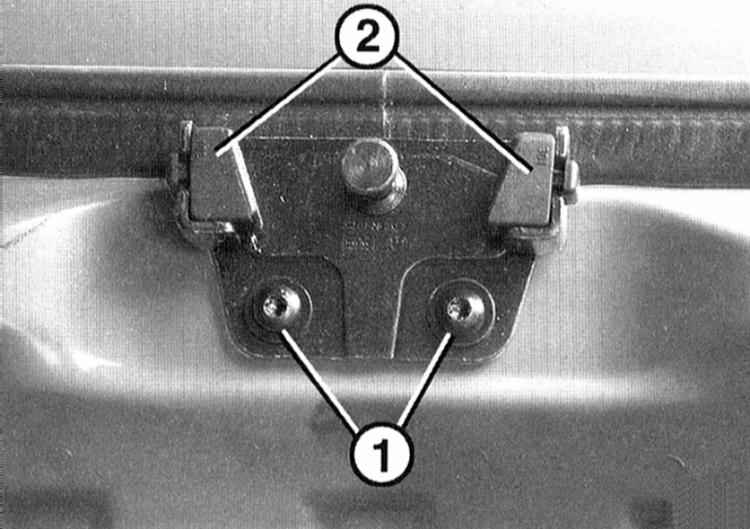

5 Ослабьте запорную планку -1- так, чтобы ее можно было сдвинуть вбок и по высоте. Предварительно выньте крышки винтов -1- из козырька задней панели.

На иллюстрации запорная планка показана при снятом козырьке задней панели.

6 Осторожно закройте крышку багажника и сместите вбок так, чтобы зазор по отношению к крыльям слева и справа был одинаков и параллелен (допуск ± 1 мм).
7 Осторожно откройте крышку багажника.
8 Закрепите запорную планку.
9 Закройте крышку багажника и проверьте регулировку, при необходимости повторите ее.
10 Откройте крышку.
11 Проверьте наличие повреждений ползунов -2- запорной пластины, при необходимости замените.
12 Закройте крышку багажника.
13 Проверьте высоту крышки багажника по отношению к крыльям. Крышка должна быть заподлицо к крыльям (допуск ± 1 мм).
14 Если крышка не расположена заподлицо. Измерьте превышение и опустите ниже запорную планку.
15 Проверьте регулировку.
16 Откройте крышку багажника.
17 Вверните упор так, чтобы закрытая крышка багажника слева и справа лежала на упорах.

Крышка багажника не должна быть выше крыльев, так как в противном случае возникает деформация крышки по высоте.
