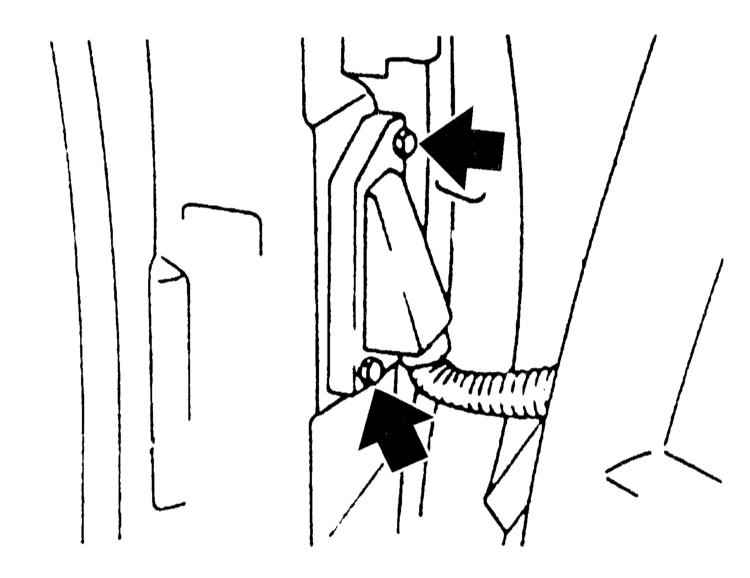

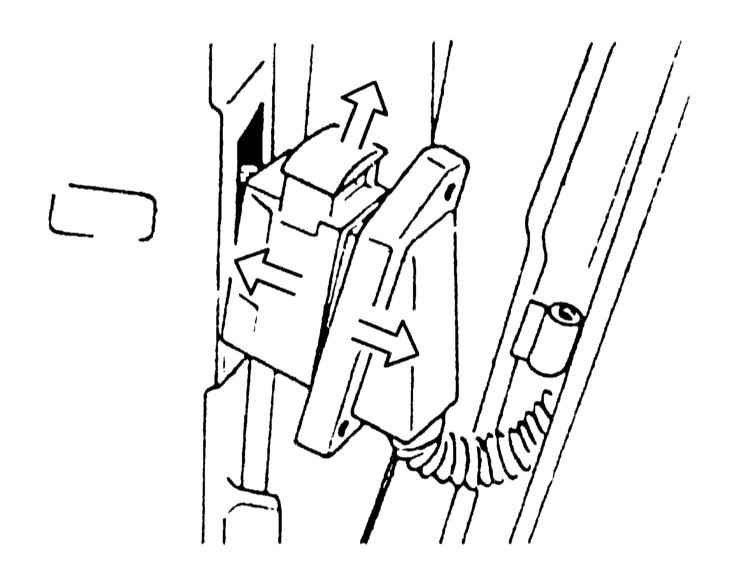

6 Состыкуйте разъем потребителей и зафиксируйте его. Вдавите штекер
в стойку двери, затяните болты крепления рамки моментом 5 Н•м.

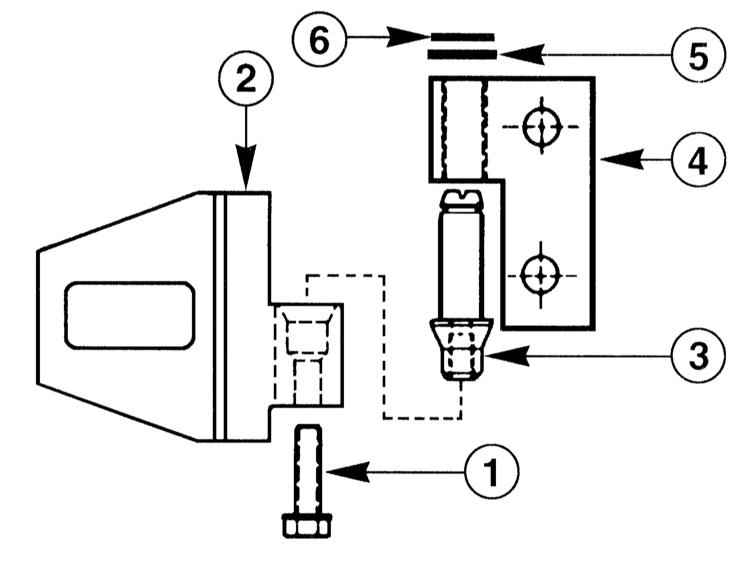

7 Вставьте дверь в петли сверху и снизу с помощью ассистента. Дверь
направляется осью -3-. С помощью шайб, подкладываемых в петлю снизу,
дверь при необходимости может быть отрегулирована заново. При установке
той же самой двери регулировка, как правило, не требуется.

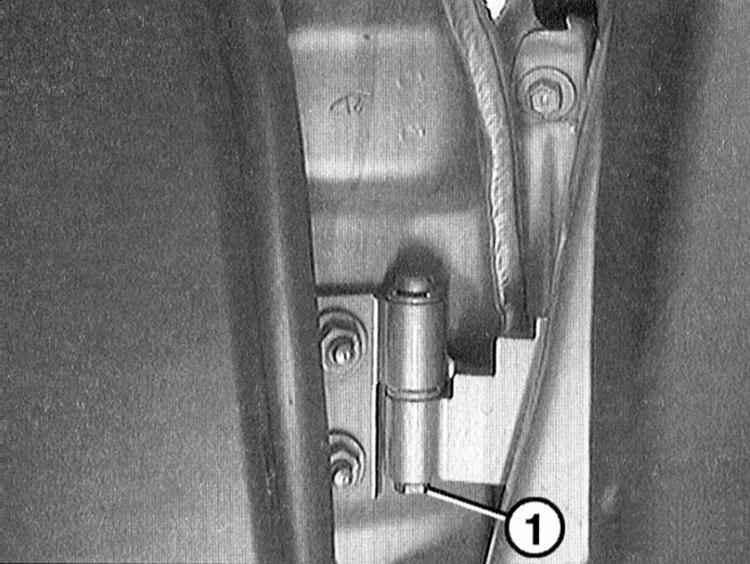

8 Вверните в каждую петлю по болту -1-.

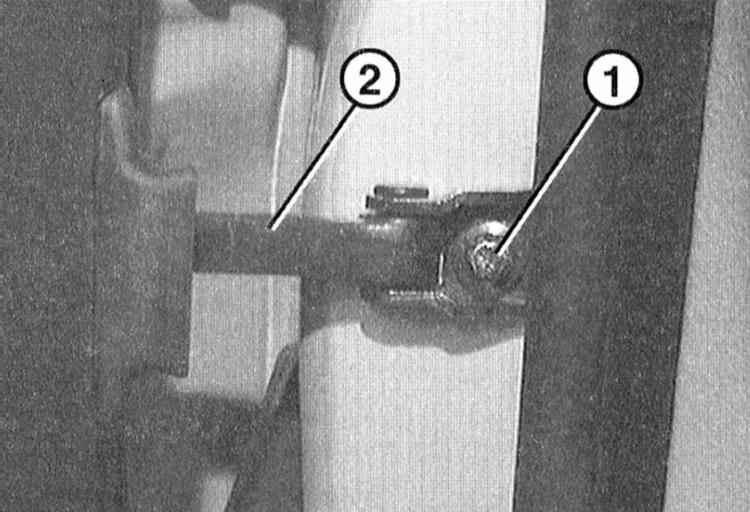

9 Закрепите на стойке А ограничитель двери.
10 Закройте дверь и проверьте, равномерный ли зазор между дверью
и кузовом. При необходимости отверните болты у петель и отрегулируйте
дверь верхними болтами по высоте.
 |
При установке новой под петли подкладываются дистанционные
шайбы, чтобы сместить дверь наружу или внутрь
Дверь регулируется только в комплекте с относящимися к ней
элементами, такими как стеклоподъемниками, стеклами и т. п.,
так как положение двери зависит от ее веса. При регулировке
уплотнения двери необходимо снять. Если снимались передняя
и задняя дверь, сначала необходимо выставить заднюю дверь,
а затем переднюю.
|
 |

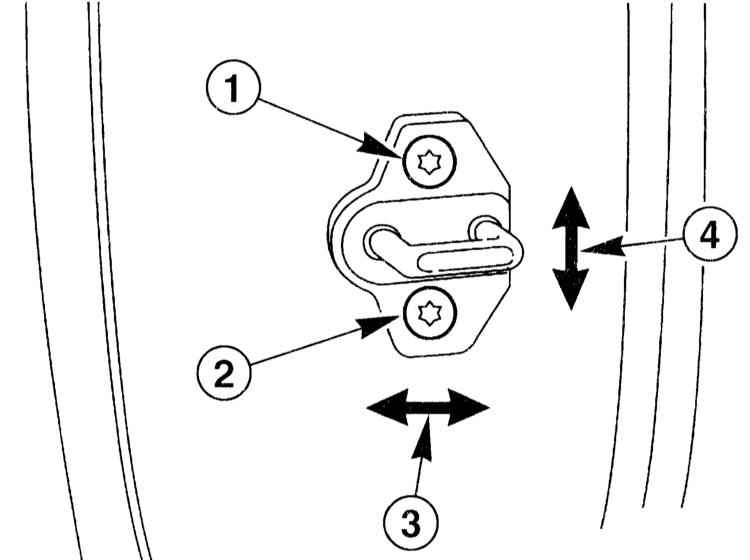

11 Ослабьте отверткой Torx винт -1- крепления скобы замка
на стойке В двери и ослабьте винт -2- так, чтобы скоба могла
перемещаться. Внимание: Регулировку глубины -3- менять не
следует.
|
|
|
Если необходимо снять скобу, имейте в виду следующее. Вместо
верхнего винта вверните шпильку, чтобы резьбовая планка не
упала в стойку двери. Затем отверните нижний винт и снимите
скобу.
|
12 Откройте ручку двери и держите ее. Закройте дверь. Таким образом,
устанавливаются высота -4- и наклон скобы замка.
13 Осторожно откройте дверь и затяните винты моментом 20 Н•м.
|
|
Дверь с передней стороны может уходить внутрь не более чем
на 1 мм и с задней стороны выступать не более чем на 1мм.
Изношенную скобу замка необходимо предварительно заменить.
|
|
