6.4. Система выпуска отработавших газов

Система выпуска отработавших газов состоит из двух приемных труб, которые у моделей 520i, 523i и 525tds установлены перед каталитическим преобразователем. Далее установлены дополнительный и основной глушители.

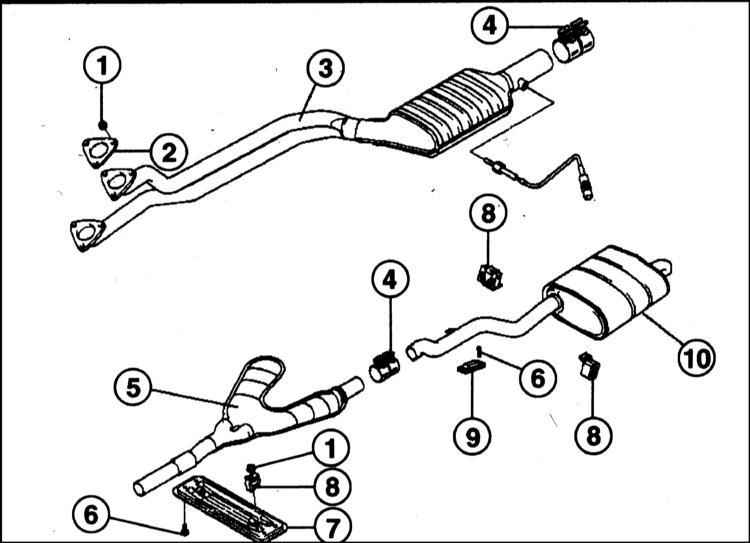

Система выпуска моделей 520i, 523i

1 — гайка 2 — прокладка 3 — приемная труба с каталитическим преобразователем 4 — хомут 5 — дополнительный глушитель 6 — болт 7 — траверса 8 — резиновая опора 9 — гаситель колебаний 10 — основной глушитель

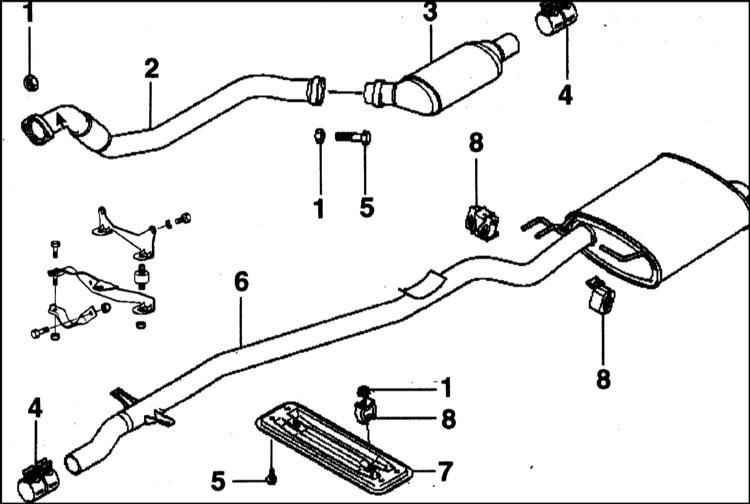

Система выпуска модели 525tds

1 — гайка 2 — приемная труба 3 — каталитический преобразователь 4 — хомут 5 — болт 6 — дополнительный глушитель 7 — траверса 8 — резиновая опора

У модели 528i система выпуска отработавших газов в области каталитического преобразователя и концевой трубы двухпоточная. В обеих приемных трубах у бензинового двигателя установлены датчики кислорода.

Приемная труба соединена болтами с выпускным коллектором (бензиновый двигатель) или турбокомпрессором (турбодизель). При ремонте части могут заменяться по отдельности.

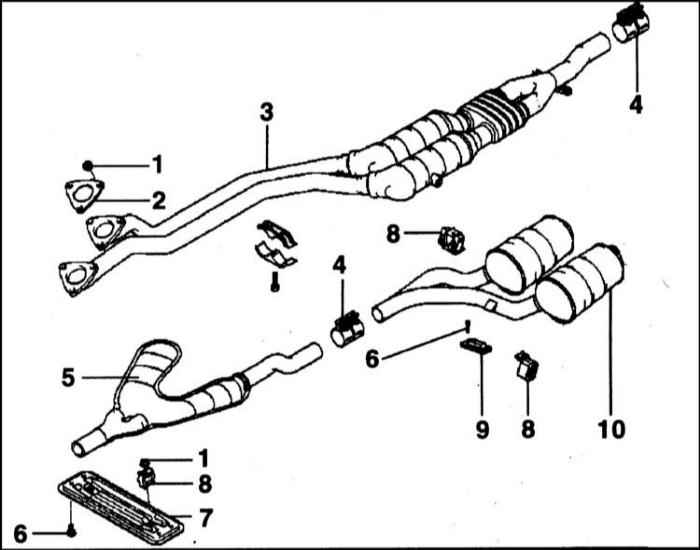

Система выпуска модели 528i

1 — гайка 2 — приемная труба 3 — каталитический преобразователь 4 — хомут 5 — болт 6 — дополнительный глушитель 7 — траверса 8 - резиновая опора
