14.2.1. Отсоединение плавких предохранителей и штекеров


Предупреждение

Перед тем, как производить работы с какой-либо частью электрической системы, обязательно отсоедините провод массы от аккумулятора.

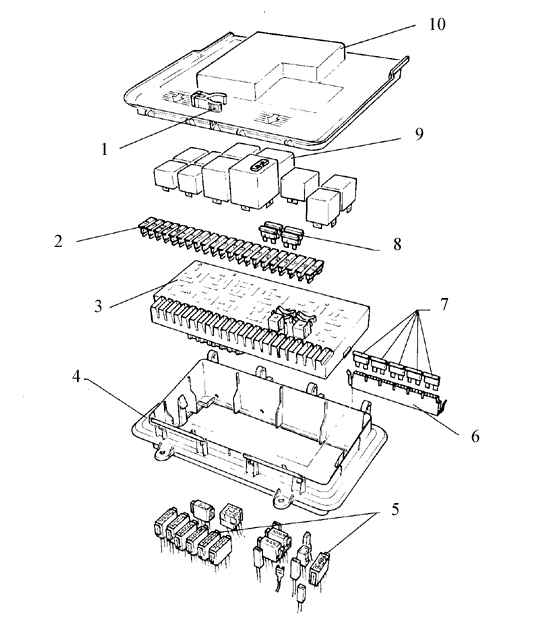

Составные части панели плавких предохранителей и реле

1. Приспособление для отсоединения предохранителей
прикреплено к крышке
2. Плавкие предохранители
3. Плата плавких предохранителей и
блоков реле
4. Кожух платы плавких предохранителей
и блоков реле
5. Штекеры жгута проводов
6. Держатель дополнительных предохранителей
7. Дополнительные предохранители
8. Резервные плавкие предохранители
9. Блоки реле
10. Крышка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) отсоедините приспособление для снятия предохранителей от крышки платы предохранителей и блоков реле

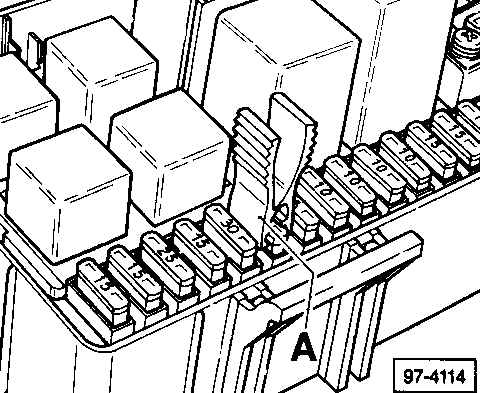

2) зажмите предохранитель при помощи специального приспособления и вытяните

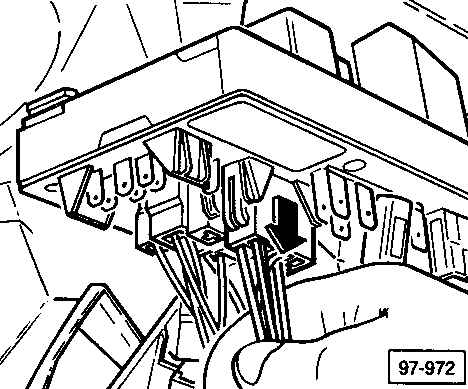

3) возьмитесь руками за корпус штекера и за провода и потяните в направлении указанном стрелкой
