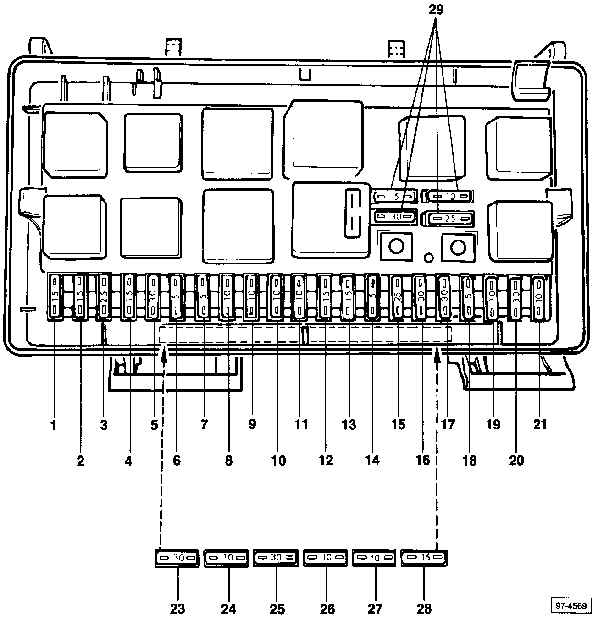

14.2.1.3. Места расположения и идентификация предохранителейМеста расположения и идентификация предохранителей (Audi-80/ 90)
|
N
| Описание
|
А.
|
|
1
| Лампы противотуманных фар и задних противотуманных фонарей
|
15
|
|
2
| Прерыватель аварийной сигнализации
|
15
|
|
3
| Звуковой сигнал, лампы сигнала торможения
|
25
|
|
4
| Лампы для чтения, лампы освещения багажного отделения, прикуриватель,
внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер,
радио
|
15
|
|
5
| Вентилятор, охлаждающий радиатор
|
30
|
|
6
| Правая лампа габаритного света, правые парковочные огни
|
5
|
|
7
| Левая лампа габаритного света, левые парковочные огни
|
5
|
|
8
| Лампа дальнего света правой фары, индикаторная лампа дальнего
света фар
|
10
|
|
9
| Лампа дальнего света левой фары
|
10
|
|
10
| Лампа ближнего света правой фары
|
10
|
|
11
| Лампа ближнего света левой фары
|
10
|
|
12
| Комбинация приборов, лампы сигнала заднего хода, система автоматической
проверки, контроль движения автомобиля, система АБС, устройства блокировки
дифференциала бортового компьютера, блок управления установкой угла опережения
впрыска дроссельного клапана, электронный термовыключатель, блок управления
вентилятора охлаждающего радиатор
|
15
|
|
13
| Регулятор подогрева топливного насоса
|
15
|
|
14
| Лампа освещения вещевого ящика, лампа освещения отделения
двигателя, лампы подсветки номерного знака
|
5
|
|
15
| Стеклоочистители ветрового стекла, термовыключатель вентилятора
охлаждающего радиатор, переключатель давления воздушного кондиционера
|
25
|
|
16
| Обогрев заднего стекла, обогрев наружного зеркала
|
30
|
|
17
| Вентилятор, нагнетающий свежий воздух
|
30
|
|
18
| Зеркала с электроприводом
|
5
|
|
19
| Центральный замок
|
10
|
|
20
| Вентилятор, охлаждающий радиатор (шаг 1), блок управления
вентилятором охлаждения радиатора при выключенном двигателе
|
30
|
|
21
| Задний прикуриватель
|
25
|
|
22
| Не используется
|
|
|
23
| Сидения оснащенные электроприводом и запоминающим устройством
|
30
|
|
24
| Устройство управления двигателем I
|
10
|
|
25
| Сидения с подогревом
|
30
|
|
26
| Не используется
|
|
|
27
| Не используется
|
|
|
28
| Устройство управления двигателем II
|
15
|
|
29
| Резервные предохранители (5А, 10А, 25А, 30А)
|
|

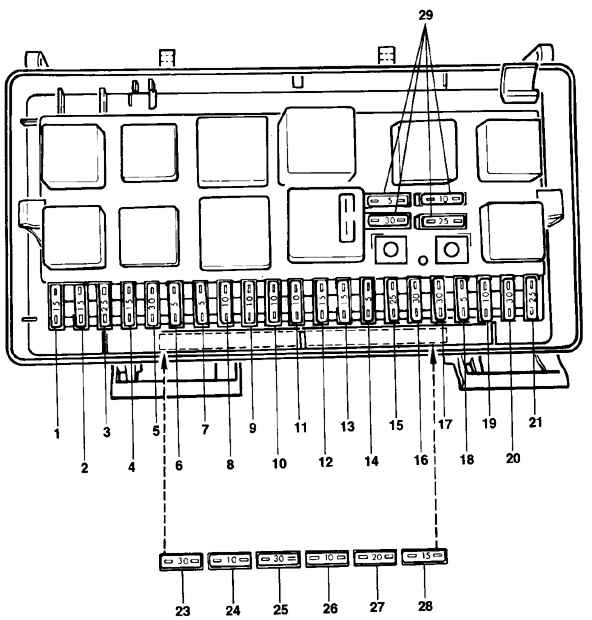

Места расположения и идентификация предохранителей (Audi-80/ 90, 80/
90 Quattro и Купе, начиная с моделей 1989 года выпуска)
|
N
| Описание
|
А.
|
|
1
| Лампы противотуманных фар и задних противотуманных фонарей
|
15
|
|
2
| Прерыватель аварийной сигнализации
|
15
|
|
3
| Звуковой сигнал, лампы сигнала торможения
|
25
|
|
4
| Лампы для чтения, лампы освещения багажного отделения, прикуриватель,
внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер,
радио, часы, устройство автоматического контроля климата, система противоугонной
сигнализации
|
15
|
|
5
| Вентилятор, охлаждающий радиатор
|
30
|
|
6
| Правая лампа габаритного света, правые парковочные огни
|
5
|
|
7
| Левая лампа габаритного света, левые парковочные огни
|
5
|
|
8
| Лампа дальнего света правой фары, индикаторная лампа дальнего
света фар
|
10
|
|
9
| Лампа дальнего света левой фары
|
10
|
|
10
| Лампа ближнего света правой фары
|
10
|
|
11
| Лампа ближнего света левой фары
|
10
|
|
12
| Комбинация приборов, лампы сигнала заднего хода, система автоматической
проверки, контроль движения автомобиля, система AБС, устройства блокировки
дифференциала, бортовой компьютер, электронный термовыключатель
|
15
|
|
13
| Регулятор подогрева топливного насоса
|
15
|
|
14
| Лампа освещения вещевого ящика, лампа освещения отделения
двигателя, лампы подсветки номерного знака,
|
5
|
|
15
| Стеклоочистители ветрового стекла, термовыключатель, вентилятор
охлаждающий радиатор, воздушный кондиционер, лампы сигнала поворота
|
25
|
|
16
| Обогрев заднего стекла, обогрев наружного зеркала
|
30
|
|
17
| Вентилятор, нагнетающий свежий воздух, воздушный кондиционер
|
30
|
|
18
| Зеркала с электроприводом, стеклоочиститель заднего стекла
(Купе)
|
5
|
|
19
| Центральный замок, система замков с подогревом
|
10
|
|
20
| Вентилятор, охлаждающий радиатор (шаг 1), блок управления
вентилятором охлаждения радиатора при выключенном двигателе
|
30
|
|
21
| Устройство диагностического контроля
|
10
|
|
22
| Не используется
|
|
|
23
| Сидения оснащенные электроприводом и запоминающим устройством
|
30
|
|
24
| Не используется
|
|
|
25
| Сидения с подогревом
|
30
|
|
26
| Не используется
|
|
|
27*
| Устройство управления двигателем I (начиная с сентября 1987
года)
|
10
|
|
28*
| Устройство управления двигателем II
|
15
|
|
29
| Резервные предохранители (5А, 10А, 25А, 30А)
|
|
* Начиная с декабря 1987 года красный пластиковый колпачок (с обозначением "Motor")
устанавливается на предохранители 27 и 28 системы электронного контроля двигателя
для того, чтобы избежать случайного снятия этих предохранителей.
|
