14.2.1.4. Идентификация контактов на плате предохранителей и блоков релеИдентификация блоков реле (Audi-80/ 90)
|
1. Противотуманные фары J5
2. Вентилятор охлаждающий радиатор (ступень 2) J101
3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе
J138
4. Не используется
5. Реле понижения нагрузки J18
|
6. Нагнетатель свежего воздуха кондиционера
J11
7. Устройство подачи звукового сигнала J4
8. Перемычка между контактами 36 и 38 ручной коробки передач
9. Автоматическая коробка передач J60
10. Топливный насос J17
11. Вентилятор охлаждающий радиатор (ступень 1) J26 |
Идентификация контактов на плате предохранителей и блоков реле
|
РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ
|
НОМЕР КОНТАКТА
|
НОМЕР НА БЛОКЕ РЕЛЕ
|
ИСПОЛЬЗОВАНИЕ
|
|
1
|
10
|
86
|
Противотуманные лампы
|
|
11
|
30
|
|
12
|
85
|
|
13
|
87
|
|
2
|
14
|
30
|
Реле высокой скорости вентилятора охлаждения радиатора
|
|
15
|
85
|
|
16
|
87a
|
|
17
|
87
|
|
18
|
86
|
|
3
|
1
|
15
|
Блок управления вентилятором охлаждения радиатора при
выключенном двигателе
|
|
2
|
30
|
|
3
|
31
|
|
4
|
|
|
5
|
ST1
|
|
6
|
|
|
7
|
87
|
|
8
|
|
|
9
|
|
|
4
|
|
|
Открыт
|
|
5
|
24
|
30
|
Реле, понижающее нагрузку
|
|
25
|
85
|
|
26
|
87
|
|
27
|
86
|
|
6
|
58
|
|
Реле воздушного кондиционера
|
|
28
|
86
|
|
29
|
87a
|
|
30
|
30
|
|
31
|
85
|
|
7
|
32
|
87
|
Устройство подачи звукового сигнала
|
|
33
|
86
|
|
34
|
30
|
|
35
|
65
|
|
8
|
36
|
87
|
Автоматическая коробка передач
|
|
37
|
86
|
|
38
|
30
|
|
39
|
85
|
|
9
|
40
|
53e
|
Прерыватель работы стеклоомывателя и стеклоочистителя
|
|
41
|
53c
|
|
42
|
31b
|
|
43
|
15
|
|
44
|
31
|
|
45
|
I
|
|
10
|
46
|
15
|
Топливный насос
|
|
47
|
T
|
|
46
|
30
|
|
49
|
L
|
|
50
|
31
|
|
51
|
1
|
|
52
|
87
|
|
53
|
|
|
59
|
|
|
11
|
54
|
87
|
Реле низкой скорости вентилятора охлаждения радиатора
|
|
55
|
86
|
|
56
|
30
|
|
57
|
85
|

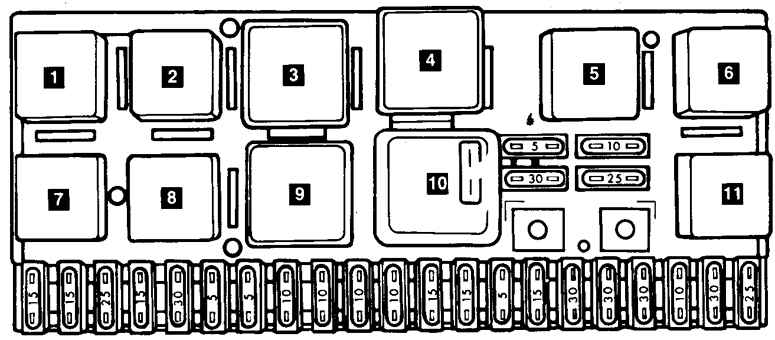

Идентификация блоков реле (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная
с моделей 1989 года выпуска)
|
1. Противотуманные фары, J5
2. Не используется
3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе,
J138
4. Система стеклоомывателей передних фар, J39
5. Реле понижения нагрузки, J18
6. Реле высокой скорости вентилятора охлаждения радиатора, J101
|
7. Устройство подачи звукового сигнала,
J4
8. Перемычка между контактами 36 и 38 ручной коробки передач
8. Автоматическая коробка передач, J60
9. Прерыватель работы стеклоомывателя и стеклоочистителя, J31
10. Топливный насос, J17
11. Реле низкой скорости вентилятора охлаждения радиатора, J26 |

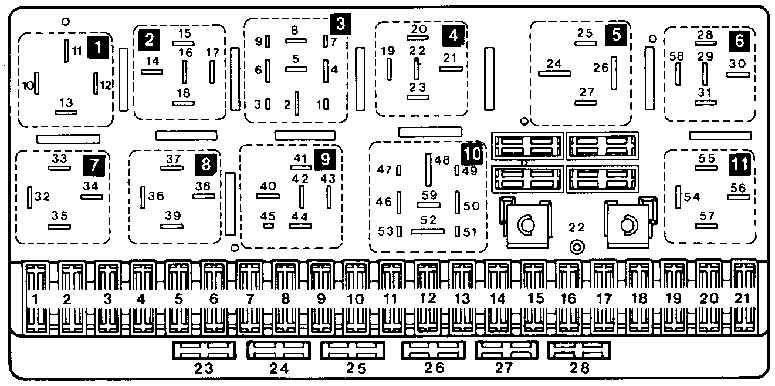

Идентификация контактов на плате предохранителей и блоков реле
|
РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ
|
НОМЕР КОНТАКТА
|
НОМЕР НА БЛОКЕ РЕЛЕ
|
ИСПОЛЬЗОВАНИЕ
|
|
1
|
10
|
86
|
Противотуманные лампы
|
|
11
|
30
|
|
12
|
85
|
|
13
|
87
|
|
2
|
|
Открыт
|
|
3
|
1
|
15
|
Блок управления вентилятором охлаждения радиатора при
выключенном двигателе
|
|
2
|
30
|
|
3
|
31
|
|
4
|
Т
|
|
5
|
ST1
|
|
6
|
|
|
7
|
87
|
|
8
|
|
|
9
|
|
|
4
|
19
|
30
|
Система стеклоомывателей передних фар
|
|
20
|
85
|
|
21
|
86
|
|
22
|
87
|
|
23
|
|
|
5
|
24
|
30
|
Реле, понижающее нагрузку
|
|
25
|
85
|
|
26
|
87
|
|
27
|
86
|
|
6
|
58
|
87
|
Реле высокой скорости вентилятора охлаждения радиатора
|
|
28
|
86
|
|
29
|
87a
|
|
30
|
30
|
|
31
|
85
|
|
7
|
32
|
87
|
Устройство подачи звукового сигнала
|
|
33
|
86
|
|
34
|
30
|
|
35
|
85
|
|
8
|
36
|
87
|
Автоматическая коробка передач
Перемычка (ручная коробка передач)
|
|
37
|
86
|
|
38
|
30
|
|
39
|
85
|
|
9
|
40
|
53e
|
Прерыватель работы стеклоомывателя и стеклоочистителя
|
|
41
|
53c
|
|
42
|
31b
|
|
43
|
15
|
|
44
|
31
|
|
45
|
I
|
|
10
|
46
|
15
|
Топливный насос
|
|
47
|
T
|
|
46
|
30
|
|
49
|
L
|
|
50
|
31
|
|
51
|
1
|
|
52
|
87
|
|
53
|
|
|
59
|
|
|
11
|
54
|
87
|
Реле низкой скорости вентилятора охлаждения радиатора
|
|
55
|
86
|
|
56
|
30
|
|
57
|
85
|

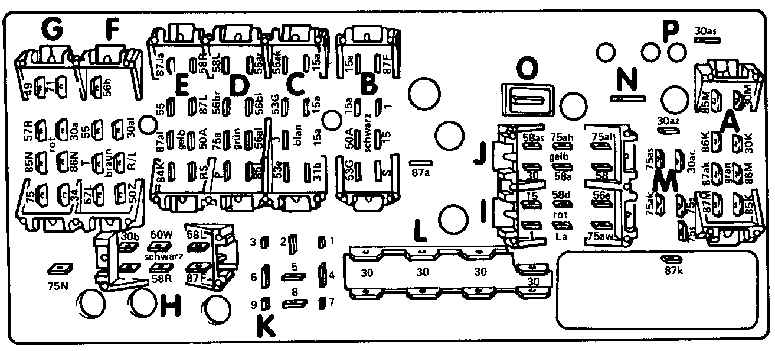

Плата предохранителей и блоков реле, контакты для подсоединения проводки
|
A – Контакты для подсоединения штеккера системы кондиционирования,
цвет серый
B – Контакты для подсоединения штеккера переднего правого жгута проводов,
цвет черный
C – Контакты для подсоединения штеккера комбинации приборов, цвет голубой
D – Контакты для подсоединения штеккера переднего левого жгута проводов,
цвет зеленый
E – Контакты для подсоединения штеккера переднего левого жгута проводов,
цвет желтый
F – Контакты для подсоединения штеккера комбинации приборов, цвет коричневый
G – Контакты для подсоединения штеккера комбинации приборов, цвет красный
|
H – Контакты для подсоединения штеккера
заднего жгута проводов, цвет черный
I – Контакты для подсоединения штеккера комбинации приборов, цвет красный
J – Контакты для подсоединения штеккера комбинации приборов, цвет желтый
K – Контакты для подсоединения штеккера реле 3, цвет черный
L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный
M – Контакты для подсоединения штеккера нестандартного оборудования, устанавливаемого
по заказу, цвет бесцветный
N – Не используется
O – Не используется
P – К предохранителю 20 |
|
