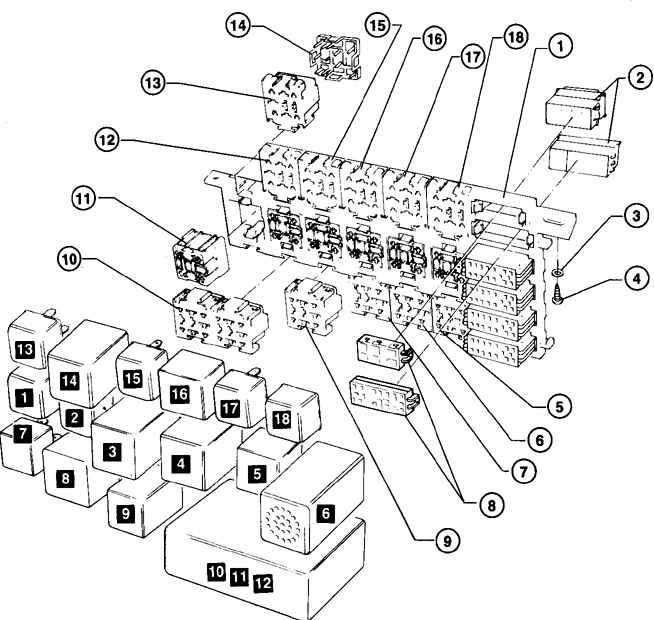

14.2.1.5. Дополнительная плата блоков релеДополнительная плата блоков реле, составляющие компоненты, идентификация
блоков реле
|
1. Дополнительная плата блоков реле с контактными выводами
для подключения штекеров жгута проводов
2. Переходник корпуса контактных клемм
3. Шайба
4. Винт из листового железа
5. Гнездо блока реле (позиция 12)
6. Гнездо блока реле (позиция 11)
7. Гнездо блока реле (позиция 10)
8. Корпус контактных клемм
для снятия разожмите ушки крепления
|
9. Гнездо блока реле (позиция 9)
10. Двойное гнездо блоков реле (позиция 7 и 8)
11. Гнездо блока реле (позиция 1)
12. Гнездо блока реле (позиция 14)
13. Гнездо блока реле (позиция 13)
14. Дополнительный фиксатор
15. Гнездо блока реле (позиция 15)
16. Гнездо блока реле (позиция 16)
17. Гнездо блока реле (позиция 17)
18. Гнездо блока реле (позиция 18) |
|

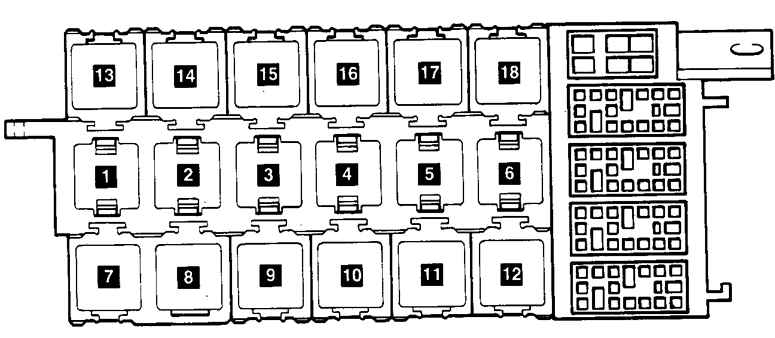

Идентификация блоков реле
1. Система AБС, J156
2. Ремень безопасности, радио,
парковочные сигнальные огни, J152
3. Блок управления внутренним освещением, J140
4. Блок управления муфтой кондиционера, J153
5. Не используется
6. Устройство индикации динамического давления масла (без системы
автоматической проверки), J114 или
6. Блок управления переднего освещения (с системой автоматической
проверки), J123
7. Не используется
8. Не используется
9. Не используется
10. Не используется
11. Не используется
|
12. Прерыватель цепи
(сидения, оснащенные электроприводом и запоминающим устройством, дверные
стекла с электроприводом, люк на крыше с электроприводом), S43
13. Блок управления устройства подогрева пассажирских сидений, J132
14. Блок управления устройства подогрева водительского сидения, J131
15. Реле люка на крыше автомобиля, J139 или
*15. Блок управления люком и дверными стеклами с электроприводом, J139
*16. Блок управления люком и дверными стеклами с электроприводом, J139
17. Адаптер (для подключения нестандартного оборудования, устанавливаемого
по заказу)
18. Не используется |
* Блок управления занимает два гнезда
Дополнительная плата блоков реле, идентификация блоков реле (Audi-80/
90, 80/ 90 Quattro и Купе, начиная с моделей
1989 года выпуска)
|
1. Система АБС, J156
2. Сигнальная лампа ремней безопасности, J34
3. Блок управления внутренним освещением, J140
4. Блок реле муфты кондиционера, J32
5. Стеклоочиститель и стеклоомыватель заднего стекла, J30 (Купе)
6. Устройство контроля давления масла
(без системы автоматической проверки), J114 или
6. Блоу управления переднего освещения (с системой автоматической проверки),
J123
7. Не используется
8. Не используется
9. Автоматическая блокировка переключения передач (только для автомобилей
с автоматической коробкой передач)
|
10. Не используется
11. Не используется
13. Пассажирские сиденья с подогревом, J132
14. Водительское сиденье с подогревом, J131
15. Реле люка на крыше автомобиля, J139 или
15, 16. Блок управления люком и дверными стеклами с электроприводом, J139
17. Реле сигнальных ламп противоугонной сигнализации, J237
18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель
цепи сидений с электроприводом, S43 |
Предупреждение
 Для того, чтобы снять дополнительную
плату блоков реле, снимите крышку, находящуюся под левой частью приборной панели.
Перед тем, как производить
работы с какой-либо частью электрической системы, обязательно отсоедините провод
массы от аккумулятора.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

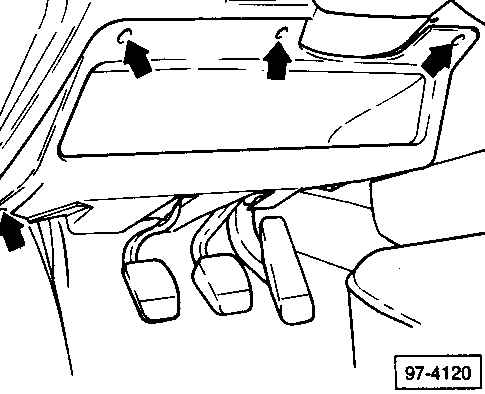

1) вывинтите винты крышки, находящейся под
левой частью приборной панели (указаны стрелками) |
 |

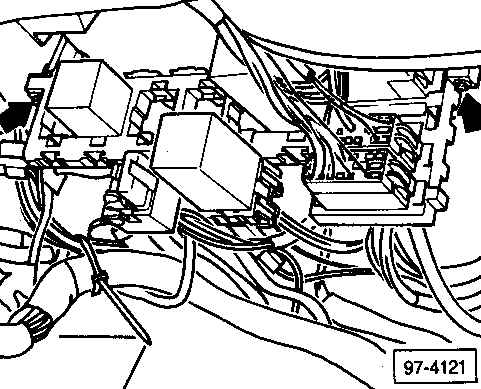

2) вывинтите оба винта (указаны
стрелками)
|
|
|
