14.2.1.6. Места расположения штекеров жгута проводов в контактных гнездах

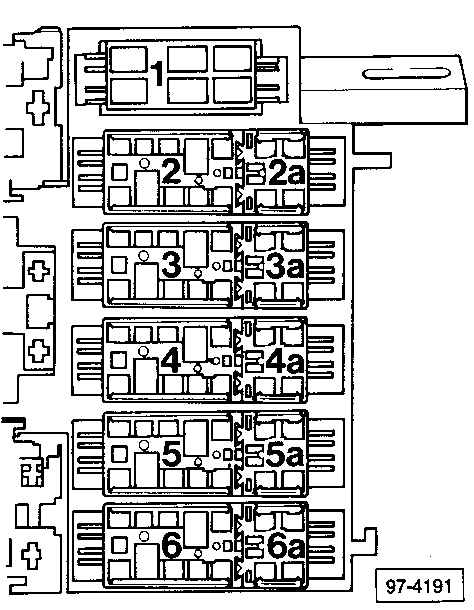

Идентификация контактных гнезд

1. Штекер двигателя стеклоочистителей ветрового стекла цвет: черный
2. Штекер автоматической трансмиссии
цвет: зеленый
2а. Штекер компрессора воздушного кондиционера
цвет: зеленый
3. Штекер переднего левого жгута
проводов
цвет: желтый
3а. Штекер сидений с подогревом
цвет: желтый
4. Штекер системы АБС

4а. Штекер системы контроля движения автомобиля
цвет: голубой
5. Штекер заднего жгута проводов
цвет: коричневый
5а. Штекер контактного выключателя двери
цвет: коричневый
6. Штекер переднего правого жгута проводов
цвет: черный
6а. Штекер переднего правого жгута проводов
цвет: черный

Предупреждение

Разъемы для подключения нестандартного оборудования, устанавливаемого по заказу, будут установлены в Вашем автомобиле, даже если это оборудование является необязательным.
