14.2.1.2. Держатели дополнительных предохранителей

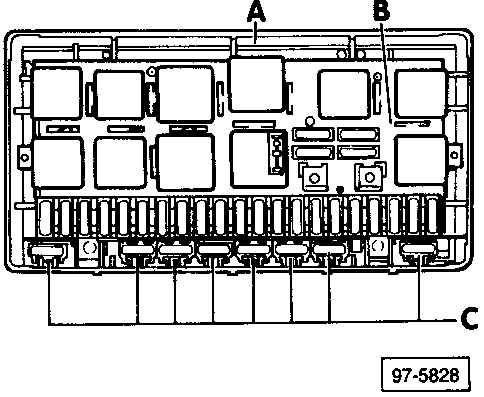

А – кожух платы предохранителей и блоков реле

В – плата предохранителей и блоков реле

С – дополнительные предохранители и их держатели

В автомобилях, начиная с моделей 1990 года, держатели дополнительных предохранителей снимаются и устанавливаются по отдельности. Держатели прикреплены к внутренней стороне кожуха платы предохранителей и блоков реле.

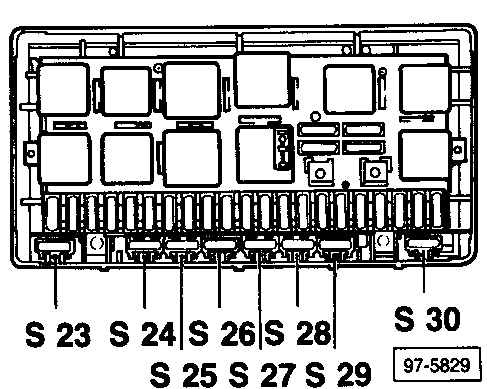

Идентификация держателей дополнительных предохранителей по цвету

S 23 – черный
S 24 – голубой
S 25 – красный
S 26 – желтый
S 27 – коричневый
S 28 – белый
S 29 – зеленый
S 30 – серый

Предупреждение

Возможно использование восьми дополнительных предохранителей. Для правильной установки предохранителей используйте подходящую схему электропроводки.

Красный пластиковый колпачок с обозначением "Motor" устанавливается на предохранители системы электронного контроля двигателя для того, чтобы избежать случайного снятия предохранителей.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите крышку платы предохранителей и блоков реле
2) отсоедините (поддев защелки) плату предохранителей от кожуха (не отсоединяя электрические соединения) и отложите ее в сторону
3) используя маленькую отвертку, освободите блокировочное ушко дополнительного держателя предохранителя

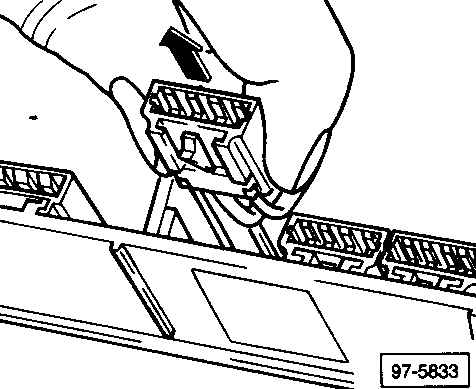

	4) надавите на держатель в направлении указанном стрелкой и достаньте его из кожуха платы предохранителей

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) вставьте держатель дополнительного предохранителя на свое место, пока не защелкнется блокировочное ушко

2) вставьте плату предохранителей в кожух

3) установите крышку кожуха на свое место
