14.2.1.8. Места расположения блоков управленияМеста расположения блоков управления (модели до 1990 года выпуска)
|
1. Бортовой компьютер/ система автоматической проверки,
J128/ J189
2. Температурный датчик, G56
3. Блок управления CIS-E, J21 (5-цилиндровый двигатель) или многоконтактный
блок управления
впрыском топлива, J192 (20V) или блок управления CIS Motronic, J204 (4-цилиндровый
двигатель)
4. Блок управления системы контроля за движением автомобиля Е46
5. Программный блок воздушного кондиционера, J127
6. Датчик высоты над уровнем моря, F96
только с системой впрыска CIS-E III
7. Блок управления зажиганием, J154
8. Предупредительный зуммер выключения автоматического режима коробки
передач, Н9
|
только для автоматической коробки
передач
9. Соленоид выключения автоматического режима коробки передач, N110
только для автоматической коробки передач
10. Блок управления кондиционера, Е87
11. Реле электропитания (сидения с запоминающим устройством), J137
12. Блок управления сидения с запоминающим устройством, J136
13. Вольтодобавочный усилитель подсветки приборной панели, J166
только для дополнительных приборов
14. Прерыватель аварийной сигнализации и указателя поворотов, J2
15. Дополнительная плата блоков реле |

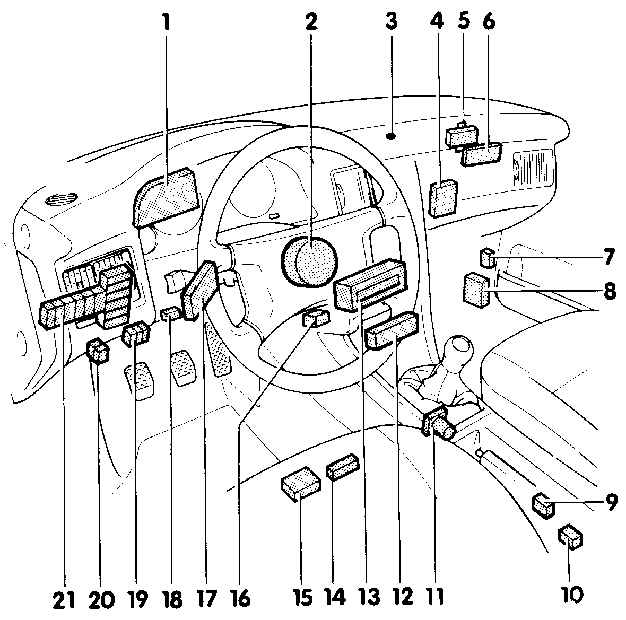

Места расположения блоков управления (начиная с моделей 1990 года выпуска)
|
1. Бортовой компьютер/ система автоматической проверки,
J128/ J189
2. Воздушная подушка, N95
3. Температурный датчик, G56
4. Блок управления CIS-E, J21 (5-цилиндровый двигатель) или многоконтактный
блок управления
впрыском топлива, J192 (20V) или блок управления CIS Motronic, J204 (4-цилиндровый
двигатель)
5. Блок управления системы управления движением автомобиля Е46
6. Программный блок кондиционера, J127
7. Датчик высоты над уровнем моря, F96
только с системой впрыска CIS-E III
8. Блок управления зажиганием, J154
только для автомобилей с 5-цилиндровым двигателем
9. Предупредительный зуммер выключения автоматического режима коробки
передач, Н9
только для автоматической коробки передач
10. Выключатель индикаторной лампы включенного ручного тормоза, F9
|
11. Соленоид выключения автоматического режима коробки передач, N110
только для автоматической коробки передач
12. Блок, инициирующий выброс воздушной подушки, J178
13. Блок управления кондиционера, Е87
14. Реле электропитания (сидения с запоминающим устройством), J137
15. Блок управления сидения с запоминающим устройством, J136
16. Вольтодобавочный усилитель подсветки приборной панели, J166
только для дополнительных приборов
17. Блок управления автоматической коробкой передач, J217
18. Прерыватель аварийной сигнализации и указателя поворотов, J2
19. Электрические соединители системы диагности
20. Электрический соединитель противотуманных ламп
21. Дополнительная плата блоков реле
|

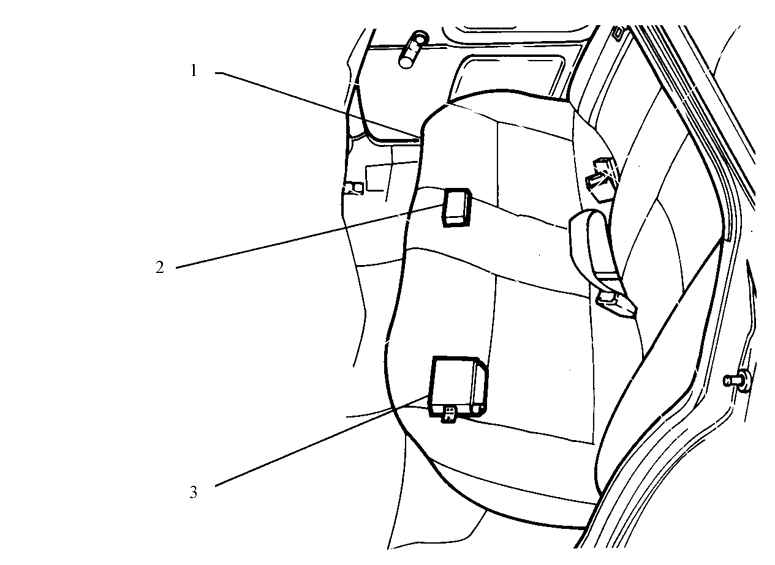

Места расположения блоков управления (Ауди -80/ 90, 80/ 90 Quattro)
|
|
|
1. Заднее сиденье
2. Блок управления устройством блокировки дифференциала
3. Блок управления системы АБС |
|

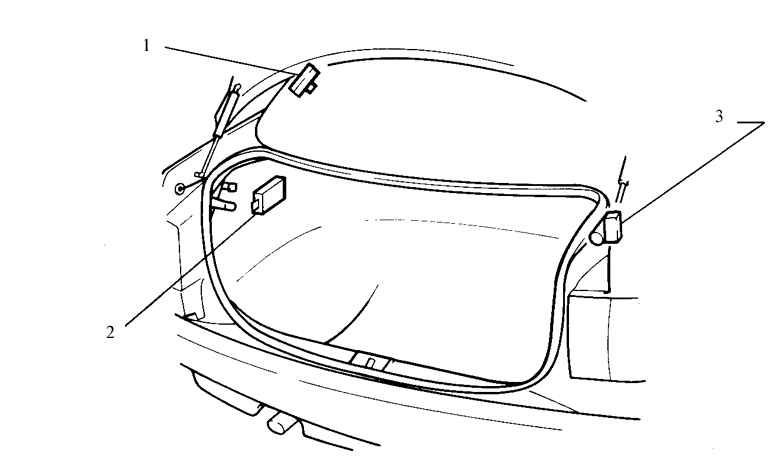

Места расположения блоков управления (Ауди -80/ 90, 80/ 90 Quattro)
|
|
|
1. Антенный усилитель
2. Блок управления задних фонарей
3. Электродвигатель центрального замка |
|

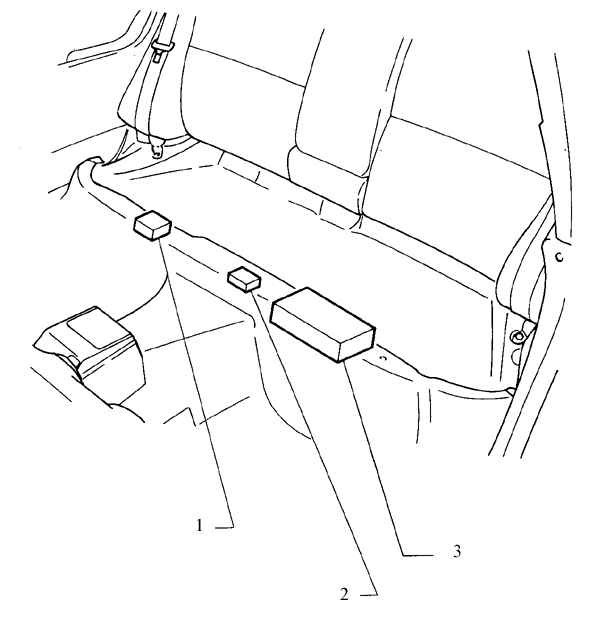

Места расположения блоков управления (модели Купе и Quattro)
|
|
|
1. Блок управления устройством блокировки дифференциала, J187
2. Переключатель ускорения системы АБС, F 113
3. Блок управления системы, J 104 |
|

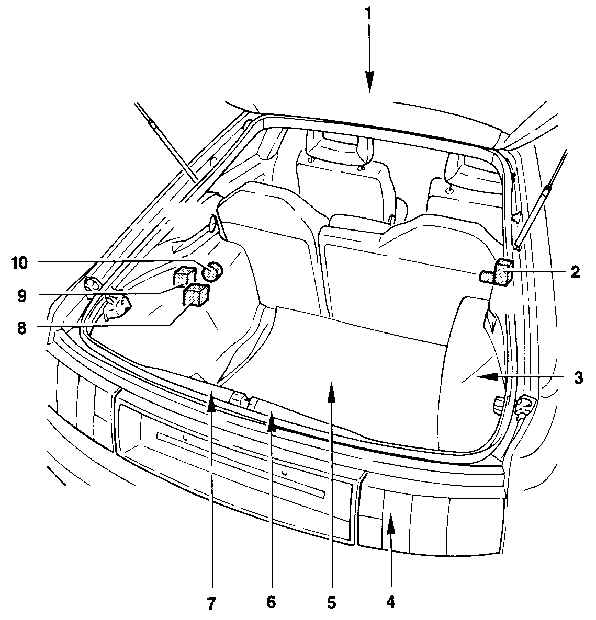

Места расположения блоков управления в задней части автомобиля (модели
Купе и Quattro)
|
1. Антенна с электрическим усилителем (на крыше), V44
2. Электродвигатель центрального замка, V37
3. Насос стеклоомывателей заднего стекла, V13
|
5. Датчик топливного бака/ электрический
топливный насос, G/ G6
7. Выключатель освещения багажного отделения, F5
8. Блок управления задних фонарей, J124
|
|
