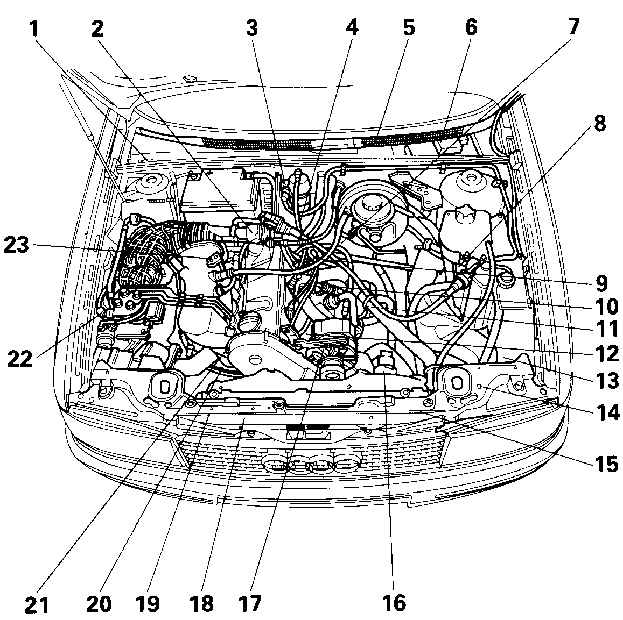

14.2.1.9. Расположение устройств в отделении двигателяРасположение устройств в отделении двигателя (4-цилиндровая модель)
|
1. Переключатель температуры окружающей среды, F38 (для
кондиционера с ручным управлением) или Датчик температуры окружающей среды,
G57 (для цифрового кондиционера)
2. Клапан, стабилизирующий работу двигателя на холостом ходу, N71
3. Устройство, подающее электроэнергию на катушку зажигания,
N70
4. Кислородный датчик/Подогреватель кислородного датчика, G39/Z19
5. Электродвигатель стеклоочистителей ветрового стекла, V
6. Плата плавких предохранителей и блоков реле
7. Передающий датчик спидометра, G22
8. Выключатель предупредительного сигнала низкого уровня охладителя,
F66
9. Прерыватель-распределитель зажигания/датчик Холла, O/G40
10. Температурный датчик моторного масла, G8
11. Выключатель предупредительного сигнала чрезмерного давления
масла (1.8 бар), F1
Выключатель предупредительного сигнала недостаточного давления
масла (0.3 бар), F22
|
12. Датчик, реагирующий на удар,
G61
13. Выключатель предупредительного сигнала недостаточного уровня жидкости
в бачке стеклоомывателей ветрового стекла, F77
14. Выключатель под крышкой капота (относится к системе противоугонной сигнализации),
F120
15. Термовыключатель вентилятора охлаждения радиатора (относится к кондиционеру)
F18/F54
16. Вентилятор охлаждения радиатора, V7
17. Генератор, C
18. Муфта компрессора кондиционера/предохранительный диод, N25/J201
19. Термовыключатель вентилятора охлаждения радиатора, F18/F54
20. Стартер, В
21. Термовыключатель регулирующий работу вентилятора охлаждения радиатора
при выключенном двигателе, F87
22. Потенциометр датчика воздушного потока, G19
23. Выключатель полностью открытой дроссельной заслонки, F81
|

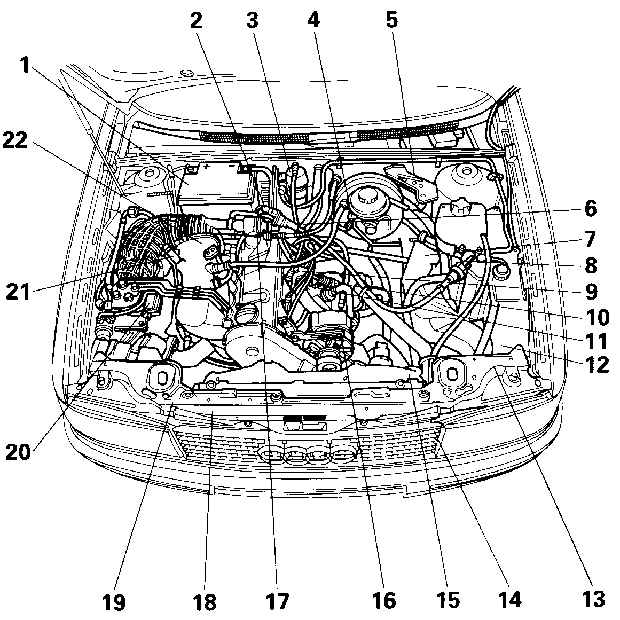

Расположение устройств в отделении двигателя (4-цилиндровая модель)
|
1. Аккумулятор, А
2. Клапан, отключающий угольный фильтр, N115
3. Катушка зажигания, N
4. Выключатель предупредительного сигнала недостаточного уровня
тормозной жидкости, F34
5. Электродвигатель вакуумной системы, V18
6. Выключатель ламп сигнала заднего хода, F4
7. Гидравлический блок системы АБС, N55 (только при наличии
системы АБС)
8. Электромагнитный клапан угольного фильтра, N80
9. Датчик температуры охладителя/Выключатель предупредительного
сигнала перегрева охладителя, G2/F14
10. Датчик давления моторного масла, G10
11. Датчик температуры охладителя, G18/G62
|
12. Насос стеклоомывателей ветрового стекла,V5
13. Устройство подачи звукового сигнала, H1
14. Температурный датчик окружающей среды, G17
15. Последовательное сопротивление вентилятора охлаждения радиатора, N39
16. Регулятор напряжения, С1
17. Механизм включения пониженной передачи кондиционера (автоматическая
коробка передач), F46
18. Переключатель высокого давления воздушного кондиционера, F23
19. Выключатель высокого давления кондиционера, F118
20. Регулятор перепадов давления, N73
21. Клапан завода двигателя из холодного состояния, N17
22. Выключатель холостого хода, F60 |

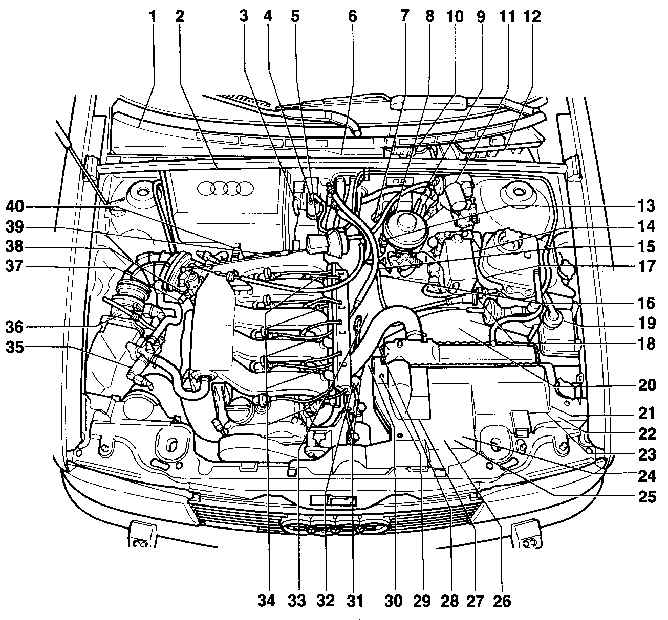

Расположение устройств в отделении двигателя (20-ти клапанная модель)
|
1. Температурный датчик окружающей среды
2. Аккумулятор
3. Устройство электроснабжения
4. Катушка зажигания
5. Распределитель зажигания/ датчик Холла
6. Электродвигатель стеклоочистителей ветрового стекла
7. Выключатель предупредительного
сигнала недостаточного давления в тормозной системе
8. Выключатель ламп заднего хода
9. Датчик скорости (спидометра)
10. Последовательное сопротивление инжектора
11. Электродвигатель вакуумной системы (система управления движением
автомобиля)
12. Плата плавких предохранителей и
блоков реле
13. Выключатель предупредительного сигнала низкого уровня тормозной
жидкости
14. Гидравлический блок системы АБС
15. Датчик установки угла опережения зажигания
16. Датчик скорости вращения двигателя
17. Выключатель предупредительного сигнала низкого уровня охладителя
18. Клапан угольного фильтра
19. Выключатель предупредительного сигнала недостаточного уровня
рабочей жидкости
|
20. Вентилятор охлаждения радиатора
21. Выключатель предупредительного сигнала низкого уровня жидкости в бачке
стеклоомывателей
22. Насос стеклоомывателей
23. Звуковой сигнал
24. Выключатель муфты компрессора кондиционера
25. Переключатель режима вентилятора кондиционера
26. Генератор/ регулятор напряжения
27. Термовыключатель вентилятора охлаждения радиатора
28. Датчик, реагирующий на удар I
29. Выключатель предупредительного сигнала давления масла, коричневый (0.3
бар)
30. Выключатель предупредительного сигнала давления масла, белый (1.8 бар)
31. Датчик температуры охладителя
32. Электронный термовыключатель
33. Датчик, реагирующий на удар II
34. Инжекторы (от 1 до 5)
35. Клапан, стабилизирующий работу двигателя на холостом ходу
36. Датчик воздушного потока
37. Выключатель дросселя
38. Потенциометр дросселя
39. Термовыключатель, регулирующий работу вентилятора охлаждения радиатора
при выключенном двигателе
40. Кислородный датчик с подогревателем |
|
