Тойота Ленд Крузер 100. Toyota Land Cruiser 100 (с 1997 года выпуска)

полные технические характеристики. диагностика. электросхемы

Главная

Toyota
	Land Cruiser 100
		1. Введение
		2. Органы управления и приемы безопасной эксплуатации автомобиля
		3. Настройки и текущее обслуживание автомобиля
		4. Двигатель
		5. Системы охлаждения двигателя, отопления салона и кондиционирования воздуха
		6. Системы питания и выпуска отработавших газов
		7. Электрооборудование двигателя
		8. Системы управления двигателем и снижения токсичности отработавших газов
		9. Коробка переключения передач
		10. Трансмиссионная линия
		11. Тормозная система
		12. Подвеска и рулевое управление
		13. Кузов
		14. Бортовое электрооборудование
			14.1. Поиск причин отказов электрооборудования
			14.2. Предохранители - общая информация
			14.3. Плавкие вставки - общая информация
			14.4. Прерыватели цепи - общая информация
			14.5. Реле - общая информация и проверка исправности функционирования
			14.6. Цифровая шина данных CAN
			14.7. Проверка исправности функционирования и замена прерывателя указателей поворотов / аварийной сигнализации и выключателя последней
			14.8. Замена переключателя указателей поворота / переключателя режимов функционирования наружных осветительных приборов
			14.9. Замена выключателя зажигания и замка блокировки рулевой колонки
			14.10. Проверка исправности функционирования и замена переключателя режимов функционирования очистителей ветрового стекла
			14.11. Замена ламп головных фар
			14.12. Регулировка направления оптических осей головных фар
			14.13. Снятие и установка блок-фар
			14.14. Замена ламп
			14.15. Снятие и установка аудиосистемы и ее динамиков
			14.16. Снятие и установка антенны радиоприемника
			14.17. Проверка исправности функционирования, замена электромотора привода стеклоочистителей и насоса омывателей
			14.18. Проверка исправности функционирования и замена выключателя обогрева заднего стекла
			14.19. Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла
			14.20. Снятие и установка комбинации приборов
			14.21. Проверка исправности функционирования и замена рожков клаксона
			14.22. Электропривод наружных зеркал заднего вида - общие сведения и проверка исправности функционирования
			14.23. Система управления скоростью (темпостат) - общие сведения, проверка исправности функционирования компонентов
			14.24. Электропривод стеклоподъемников - общие сведения и проверка исправности функционирования
			14.25. Единый замок и система дистанционного управления дверными активаторами - общие сведения и проверка исправности функционирования
			14.26. Ходовые огни светлого времени суток (DRL)
			14.27. Подушки безопасности - общая информация
			14.28. Схемы электрических соединений - общая информация
				14.28.1. Распределение мощности
				14.28.2. Распределение заземления
				14.28.3. Система зарядки
				14.28.4. Система запуска
				14.28.5. Вентилятор системы охлаждения
				14.28.6. Система управления двигателем
				14.28.7. Диагностические разъемы
				14.28.8. Бортовой компьютер
				14.28.9. Задний отопитель, с системой навигации
				14.28.10. Задний отопитель, без системы навигации
				14.28.11. Передний К/В, с системой навигации
				14.28.12. Передний К/В, без системы навигации
				14.28.13. Задний К/В, с системой навигации
				14.28.14. Задний К/В, без системы навигации
				14.28.15. Автоматическая трансмиссия
				14.28.16. Блокировка межосевого и заднего дифференциалов
				14.28.17. Система ABS, с системой VSC
				14.28.18. Система ABS, без системы VSC
				14.28.19. Темпостат
				14.28.20. Система замков
				14.28.21. Система блокировки двигателя (иммобилайзер)
				14.28.22. Система ГУР
			14.28.23. Комбинация приборов
			14.28.24. Системы предупреждения
			14.28.25. Огни заднего хода
			14.28.26. Подсветка приборов
			14.28.27. Освещение салона
			14.28.28. Система наружного освещения
			14.28.29. Фары
			14.28.30. Запирание дверей
			14.28.31. Единый замок
			14.28.32. Электропривод зеркал
			14.28.33. Передний стеклоочиститель / омыватель
			14.28.34. Задний стеклоочиститель / омыватель
			14.28.35. Антенна
			14.28.36. Система навигации
			14.28.37. Аудиосистема, с системой навигации
			14.28.38. Аудиосистема, без системы навигации
			14.28.39. Подогрев сидений
			14.28.40. Электропривод сидений
			14.28.41. Верхний люк
			14.28.42. Стеклоподъемники
			14.28.43. Обогрев зеркал
			14.28.44. Обогрев заднего стекла
			14.28.45. Система дополнительной безопасности (SRS)
			14.28.46. Клаксон
			14.28.47. Цепь прицепного устройства

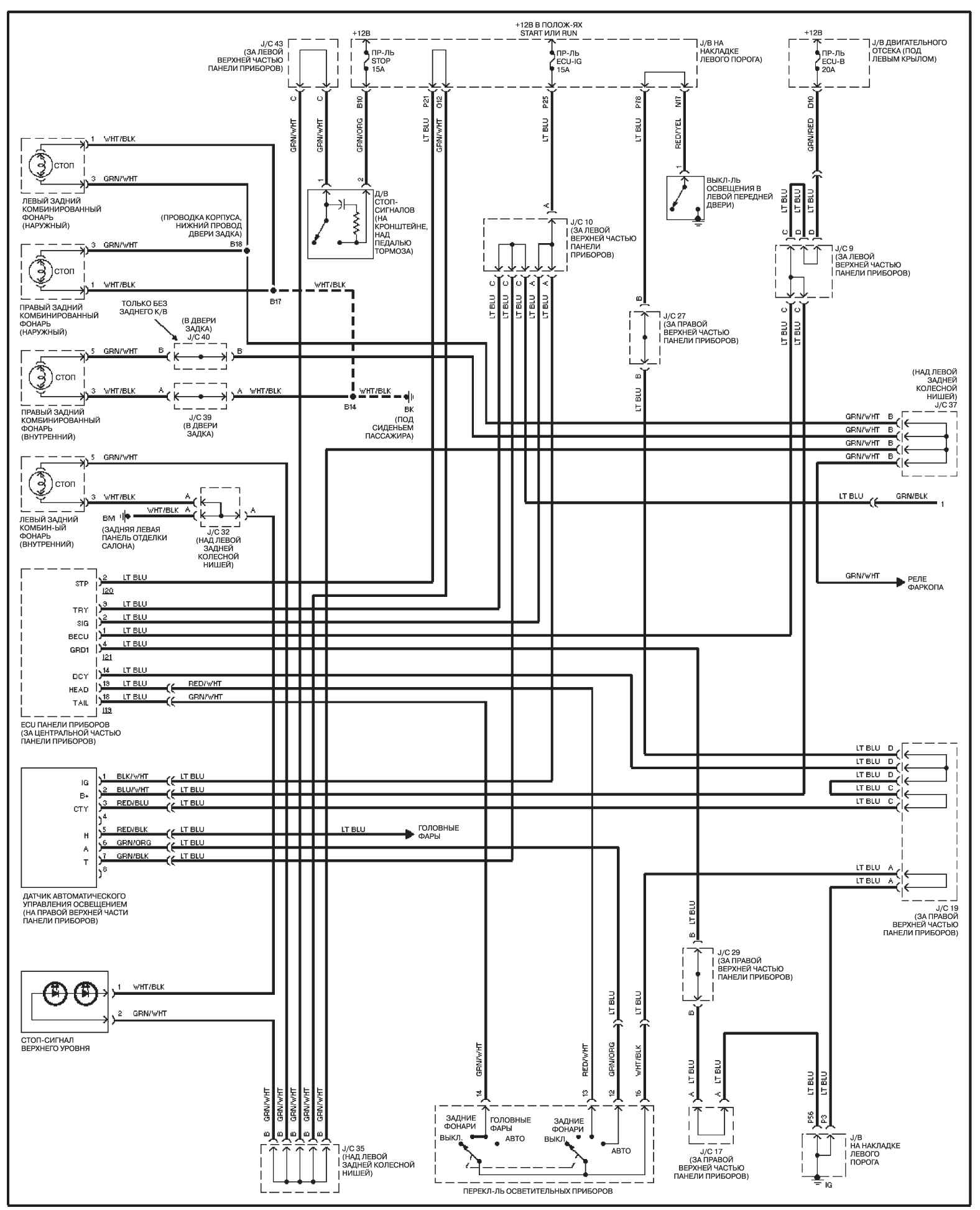

14.28.28. Система наружного освещения

« предыдущая страница
14.28.27. Освещение салона

^
к оглавлению

следующая страница »
14.28.29. Фары
