14.11. Замена ламп головных фар

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отсоедините электропроводку от патрона блок-фары.

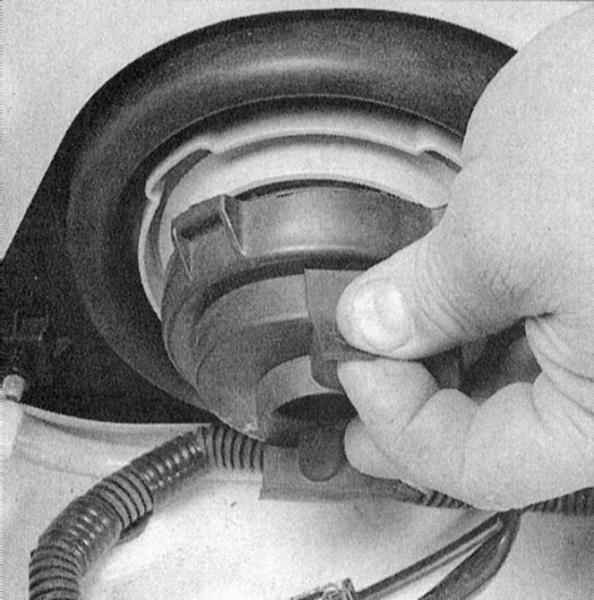

3. Снимите влагозащитный экран (обратитесь к сопроводительной иллюстрации).

4. Снимите держатель патрона.

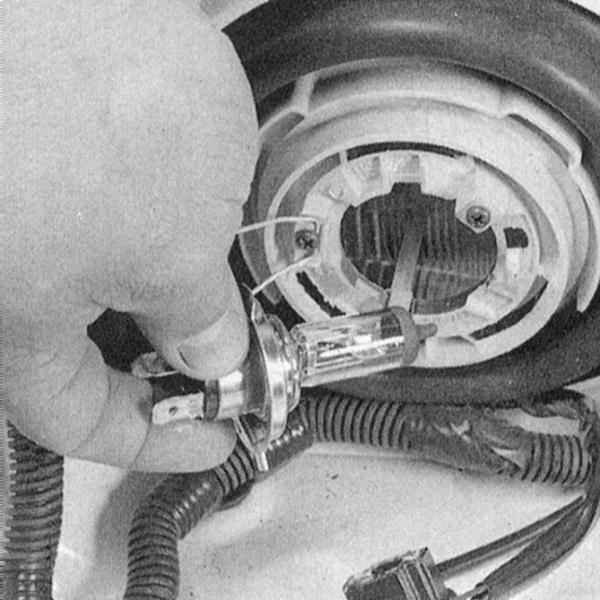

5. Извлеките патрон с установленной в него лампой (обратитесь к сопроводительной иллюстрации).

6. Установка производится в обратном порядке.

Старайтесь не прикасаться к колбе новой лампы голыми пальцами, в случае необходимости тщательно протрите стекло колбы спиртовым раствором, присутствие на колбе жирных пятен приводит к быстрому перегреву сборки!
