14.15. Снятие и установка аудиосистемы и ее динамиков

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

Радиоприемник

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите центральную панель облицовки комбинации приборов (см. Главу Кузов).

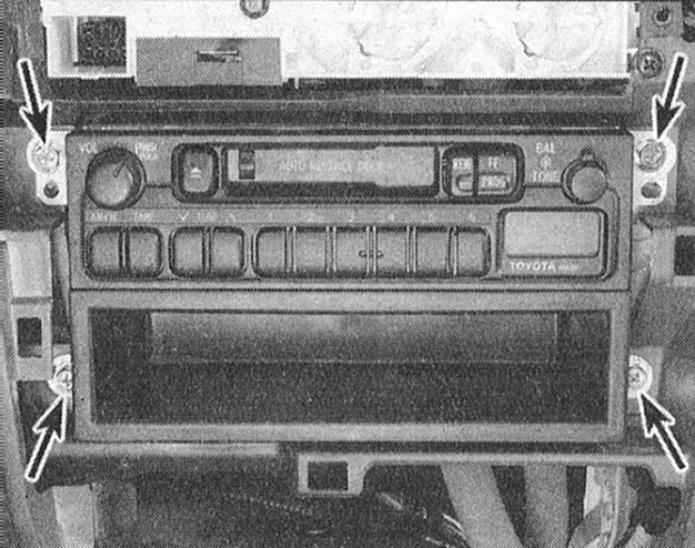

3a. Выверните крепежные болты (обратитесь к сопроводительной иллюстрации).

3b. Высвободите сборку радиоприемника из своего посадочного гнезда в панели приоров (обратитесь к сопроводительной иллюстрации).

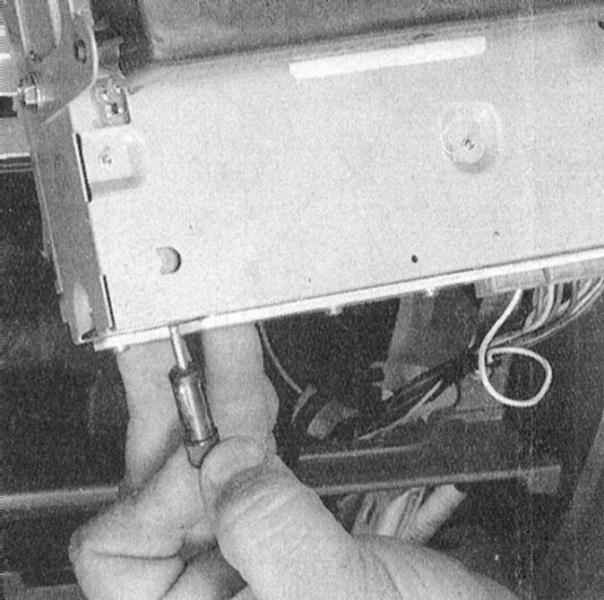

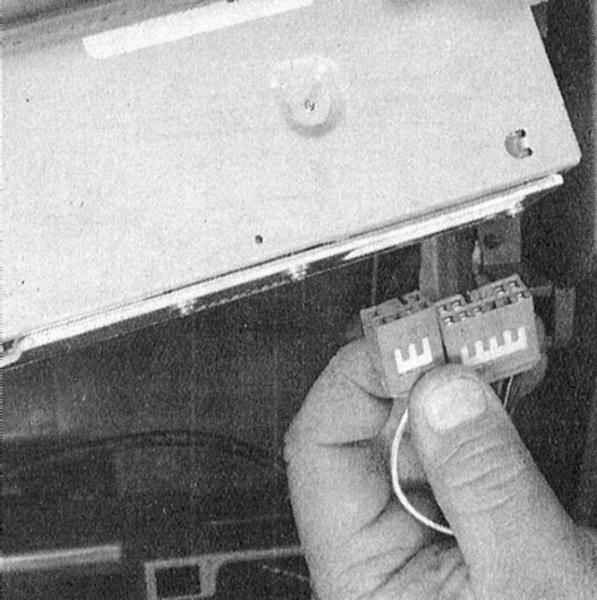

3с. Отсоедините от сборки радиоприемника антенный кабель и электропроводку (обратитесь к сопроводительной иллюстрации).

4. Окончательно извлеките сборку радиоприемника.
5. Установка производится в обратном порядке.

Громкоговорители

Каждая из дверей оборудована по крайней мере одним громкоговорителем. В комплектацию обычно входят также дверные ВЧ динамики. В дополнительную комплектацию могут входить также задние громкоговорители и динамик и установленные на панели приборов.

ПОРЯДОК ВЫПОЛНЕНИЯ

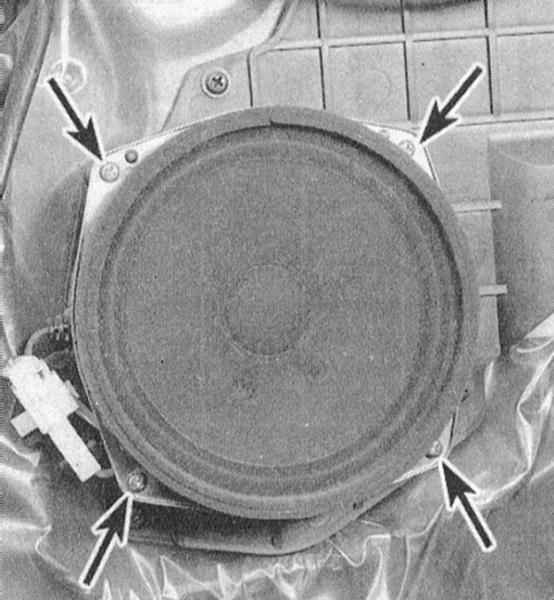

1a. Снимите панель внутренней обивки соответствующей двери автомобиля (см. Главу Кузов). Выверните крепежные винты (обратитесь к сопроводительной иллюстрации).

1b. Отсоедините электропроводку и снимите подлежащий замене громкоговоритель (обратитесь к сопроводительной иллюстрации).

2. Для снятия заднего громкоговорителя или динамика, установленного в панели приборов, снимите соответствующую панель облицовки, отсоедините электропроводку и выверните крепежные винты.
3. Установка производится в обратном порядке.
