14.13. Снятие и установка блок-фар

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Отсоедините от блок-фары электропроводку.
3. Снимите сборку переднего габаритного огня.
4. Снимите решетку радиатора и облицовку блок-фары (см. Главу Кузов).

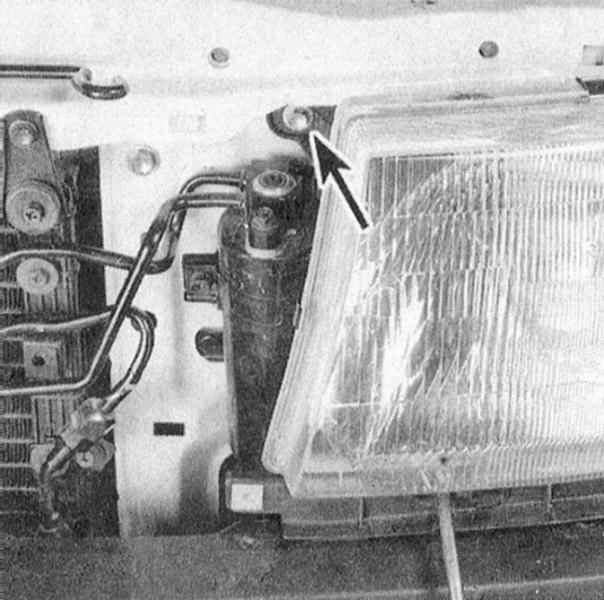

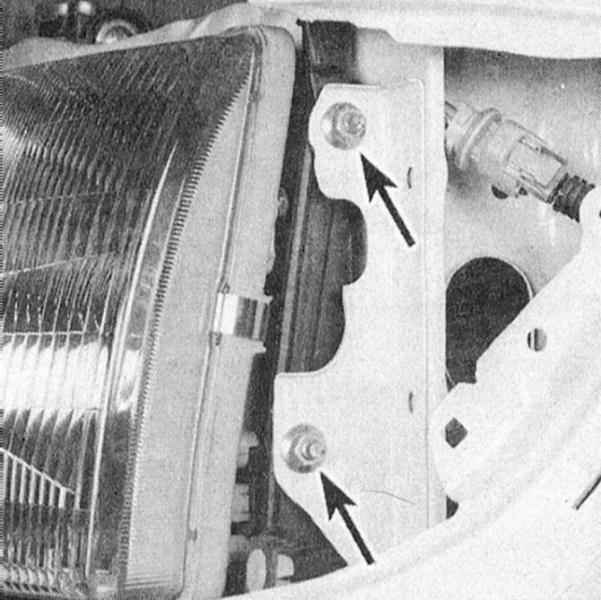

5a. Отдайте крепежные гайки и болты (обратитесь к сопроводительной иллюстрации).

5b. Cнимите сборку блок-фары (обратитесь к сопроводительной иллюстрации).

6. Установка производится в обратном порядке. В заключение не забудьте произвести регулировку направления оптических осей головных фар (см. Раздел Регулировка направления оптических осей головных фар).
