14.9. Замена выключателя зажигания и замка блокировки рулевой колонки

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполните процедуры, описанные в параграфах с 1 по 4 Раздела Замена переключателя указателей поворота/переключателя режимов функционирования наружных осветительных приборов.
2. Снимите облицовку замка зажигания (см. Главу Кузов).
3. Отсоедините от выключателя зажигания электропроводку.
4. Вставьте ключ в замок и поверните его в положение АСС.

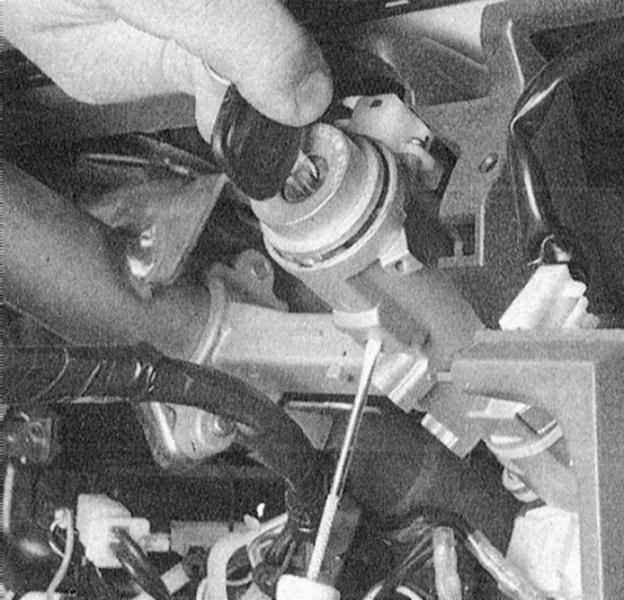

5. Проденьте отвертку в небольшое отверстие в основании сборки выключателя, отожмите находящийся внутри кнопочный фиксатор и извлеките замковый цилиндр (обратитесь к сопроводительной иллюстрации).

6. Установка производится в обратном порядке.
