14.17. Проверка исправности функционирования, замена электромотора привода стеклоочистителей и насоса омывателейПроверка электромотора привода стеклоочистителей
|
|
1. При замедлении функционирования стеклоочистителей
в первую очередь следует проверить уровень заряда батареи (см. Главу
Настройки и текущее обслуживание автомобиля). Если батарея в порядке, снимите электромотор привода стеклоочистителей
(см. ниже) и оцените свободу хода рычагов последних вручную. В случае
выявления признаков заклинивания смажьте сочленения приводных тяг,
либо произведите соответствующий восстановительный ремонт. Установите
на место электромотор. Если скорость движения по-прежнему остается
недостаточной, оцените состояние контактных соединений электропроводки
соответствующей цепи. Если электропроводка в порядке, замените электромотор.
|
2. При отказе активации стеклоочистителей
проверьте состояние соответствующего предохранителя. Если предохранитель
в порядке, продублируйте заземление электромотора проводом-перемычкой
и повторите проверку. Если на этот раз стеклоочистители заработают,
произведите восстановительный ремонт заземления приводного электромотора,

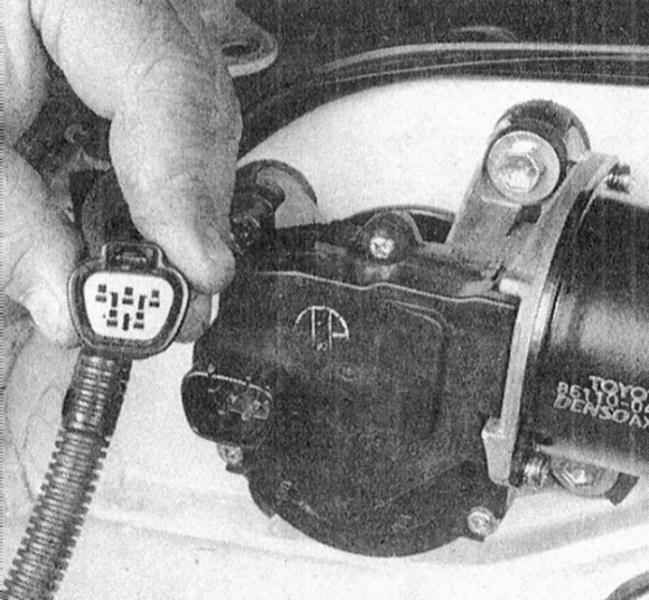

в противном случае включите стеклоочистители, отсоедините электропроводку
от мотора (обратитесь к сопроводительной иллюстрации) и проверьте
исправность подачи на него питания. Если питание не подается,
проверьте исправность состояния соответствующего подрулевого
переключателя (см. Раздел
Поиск причин отказов электрооборудования). Если напряжение подается исправно,
замените электромотор.
|
3. С целью обеспечения доступа к контактным клеммам электромотора
привода заднего стеклоочистителя снимите панель внутренней обивки
двери задка (см. Главу
Кузов).
|
|
Замена электромотора
Передние стеклоочистители

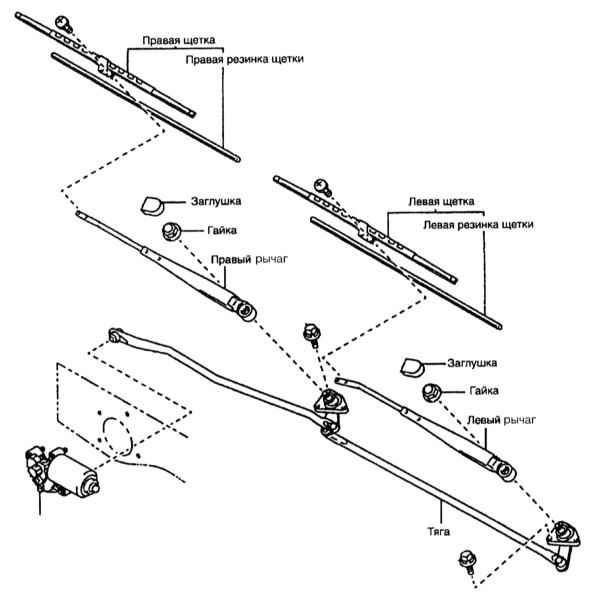

Типичная схема привода рычагов стеклоочистителей
ветрового стекла
|
|
1. Снимите панель переднего обтекателя (см. Главу
Кузов)
и отсоедините электропроводку от приводного электромотора стеклоочистителей.

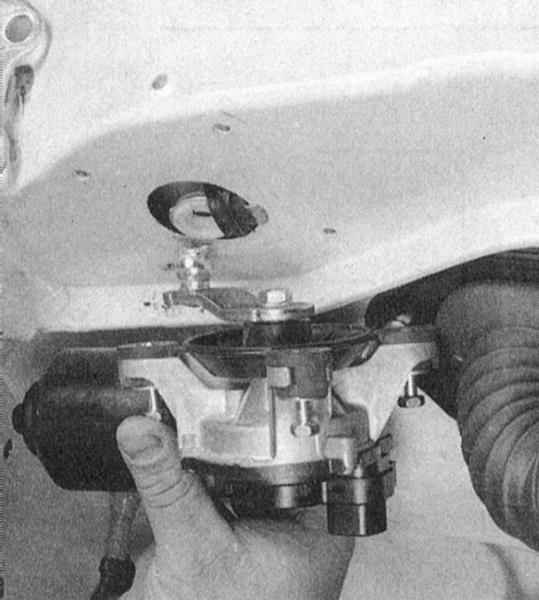

2. Выверните крепежные болты.
4. Для снятия тяг выверните болты крепления их к обтекателю (обратитесь
к иллюстрации).
5. Установка производится в обратном порядке.
|
|
Задний стеклоочиститель

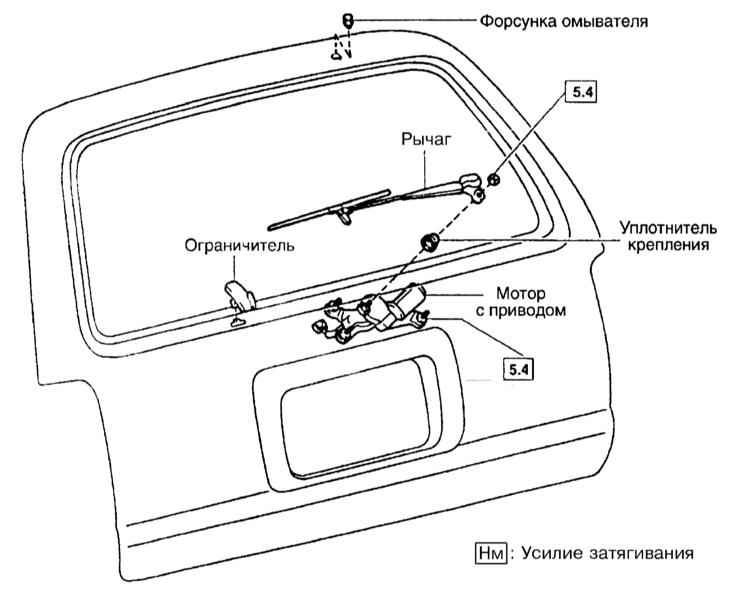

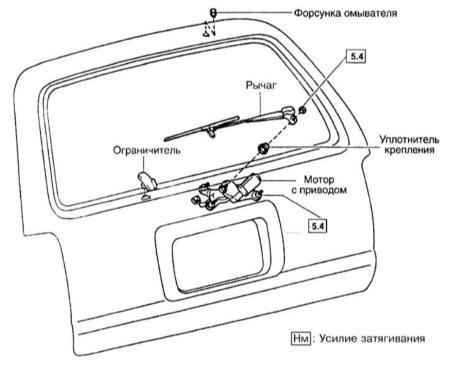

Типичная схема привода рычага стеклоочистителя
двери задка
|
|
1. Поддев, снимите декоративную крышку и отдайте гайку
крепления рычага стеклоочистителя (обратитесь к иллюстрации выше).
2. Откройте дверь задка, снимите панель внутренней обивки и крышку
сервисного отверстия (см. Главу
Кузов).
3. Выверните крепежные болты, отсоедините электропроводку и снимите
приводной электромотор.
4. Установка производится в обратном порядке.
|
|
Замена насоса
|
|
1. Снимите бачок омывателя с автомобиля.
2. Открепите проводку насоса от бачка.
3. Разъедините разъем проводки от насоса и снимите насос с бачка омывателя.
4. Снимите уплотнитель и убедитесь в его целостности.
5. Установка производится в обратном порядке.
|
|
|
