14.8. Замена переключателя указателей поворота / переключателя режимов функционирования наружных осветительных приборов

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отключите систему подушек безопасности (см. Раздел Подушки безопасности - общая информация).
3. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
4. Снимите кожухи рулевой колонки (см. Главу Кузов).
5. Отсоедините электропроводку от сборки левого подрулевого переключателя.

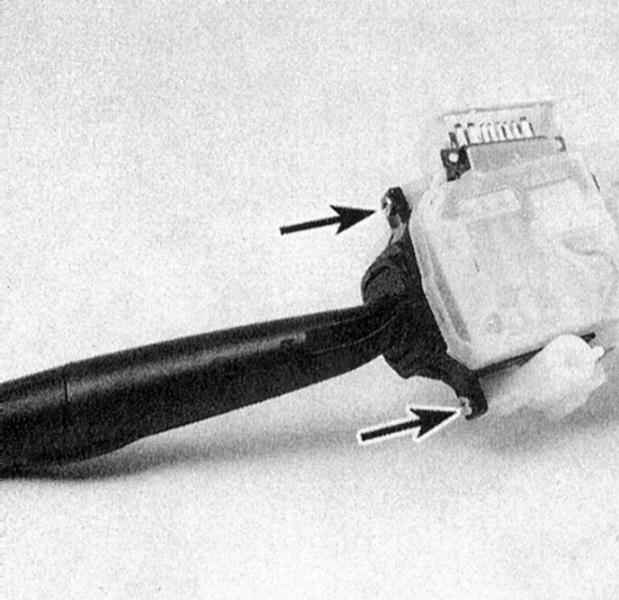

6. Вывернув крепежные винты, снимите переключатель указателей поворотов/режимов функционирования головных фар с корпуса сборки подрулевого переключателя (обратитесь к сопроводительной иллюстрации).

7. Установка производится в обратном порядке. Перед установкой рулевого колеса удостоверьтесь в правильности центрирования контактного кабельного барабана SRS (см. Главу Подвеска и рулевое управление).
