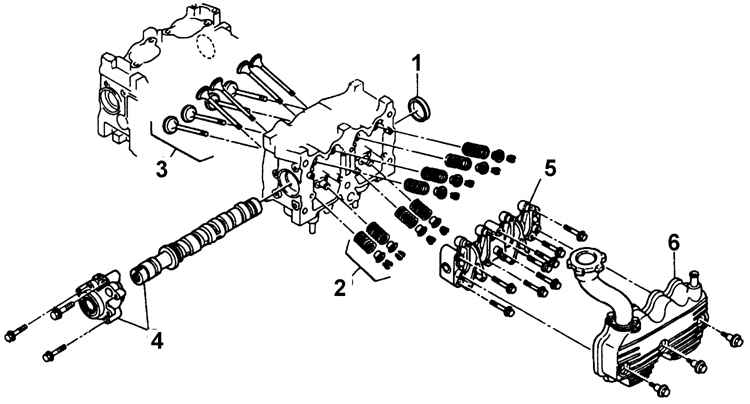

3.16.7. Разборка головки блока цилиндровГоловка блока цилиндров двигателя 2,2 л
|
1 – уплотнительное кольцо распределительного вала
2 – комплекты клапанных пружин
3 – клапана
|
4 – фиксатор распределительного вала
и распределительный вал
5 – сборка коромысел
6 – крышка головки блока цилиндров |
|
1 – клапана
2 – толкатель клапана и регулировочная шайба
|
3 – детали крепления клапана |
Детали клапана
|
1 – клапан
2 – маслоотражательный колпачок
3 – внутренняя пружина клапана
|
4 – наружная пружина клапана
5 – тарелка пружины |
При разборке головки блока цилиндров отмечайте детали для их установки на свои
места.
Перед снятием клапанов подготовьте место для хранения соответствующих деталей.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Используя приспособление
для сжатия пружины клапана, сожмите каждую пружину и снимите сухари
с торца клапана. |
| 2. Снимите приспособление для сжатия
пружин и извлеките тарелку и пружины. Плоскогубцами, соблюдая осторожность,
извлеките маслоотражательное колпачок со штока клапана. |
| 3. Когда пружина клапана сжата,
а чашка пружины не снимается с сухарей, необходимо ударить молотком
через деревянный брусок по чашке пружины, что приведет к освобождению
сухарей. |
| 4. Извлеките клапан через камеру
сгорания. |
 |
5. Каждый клапан храните в отдельном полиэтиленовом
пакете вместе с тарелкой пружины, пружиной и сухарями для дальнейшей
установки их на свои места. |
| 6. Аналогичным образом снимите остальные
клапана с головки блока цилиндров. |
|
|
|
