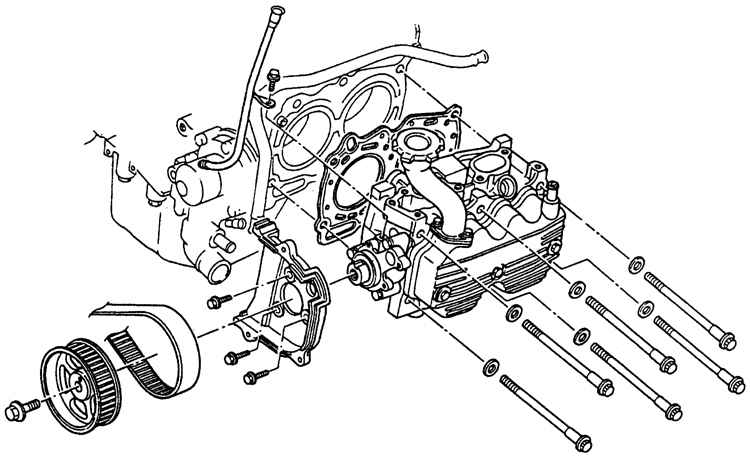

3.10. Головки блока цилиндровГоловка блока цилиндров двигателя 2,2 л
Последовательность затягивания болтов крепления головки
блока цилиндров

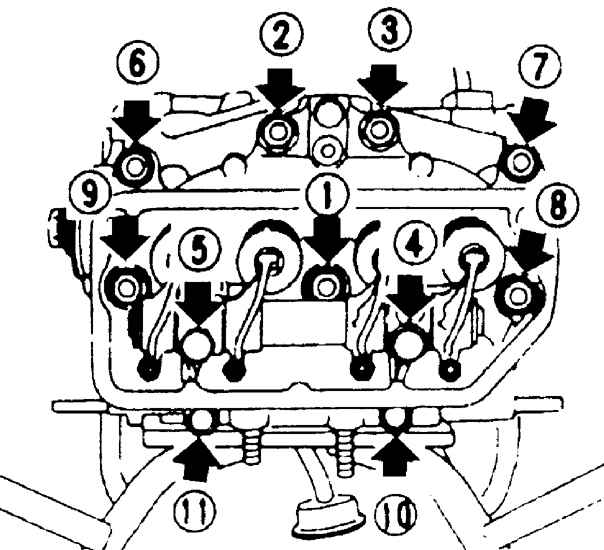

Последовательность затягивания болтов крепления головки
блока цилиндров на двигателе 1,8 л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите давление в топливной системе и провод
массы с аккумулятора. |
| 2. Слейте охлаждающую жидкость из системы охлаждения
двигателя и вывинтите свечи зажигания. |
| 3. Снимите зубчатый ремень, шкивы распределительного
вала и внутренние кожухи зубчатого ремня. Снимите крышки головки блока
цилиндров и сборку коромысел (двигатель 1,8 и 2,2 л) или распределительные
валы (двигатель 2,5 л). |
| 4. Отсоедините выхлопные трубы от головок блока
цилиндров. |
| 5. Снимите впускной коллектор. |
| 6. Отвинтите передние опоры двигателя и, используя
домкрат, через доску поднимите двигатель. |
| 7. На левой стороне двигателя отвинтите трубу
системы повторного сжигания отработанных газов. |
| 8. Работая в последовательности, обратной показанной
на рис. Последовательность затягивания болтов
крепления головки блока цилиндров, ослабьте болты крепления головки
блока цилиндров на 1/3 оборота за каждый проход до полного отвинчивания
болтов. |
| 9. Снимите головку блока цилиндров. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

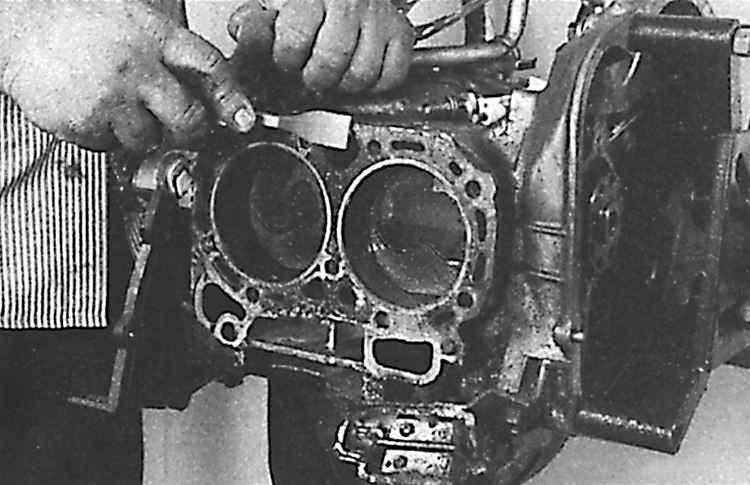

1. Сопрягаемые поверхности головки
и блока цилиндров должны быть совершенно чистыми. Для их очистки используйте
твердый пластиковый или деревянный скребок. При очистке соблюдайте
осторожность, так как алюминиевый сплав очень легко повредить. |
| 2. Проверьте, чтобы нагар не попал
в масляные и водяные каналы. Это особенно важно для системы смазки,
поскольку нагар может блокировать подачу масла к компонентам двигателя.
|
| 3. При необходимости очистите каналы,
проверьте сопрягаемые поверхности головки и блока цилиндров на наличие
зарубок, глубоких царапин и других повреждений. |
| 4. Очистите отверстия под болты
в блоке цилиндров. Завинчивание болта в заполненное маслом отверстие
может разорвать блок из-за гидравлического давления. |
 |

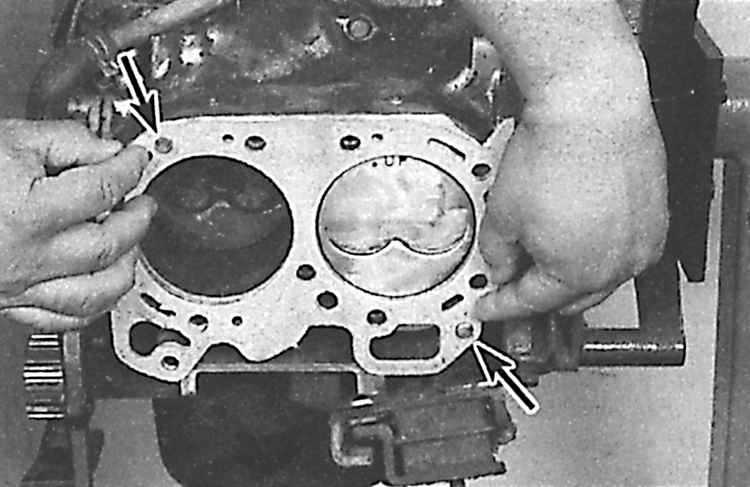

5. Установите новую прокладку головки блока
цилиндров на уста-новочные штифты в блоке цилиндров. |
| 6. Установите головку на блок цилиндров
двигателя. |
| 7. Смажьте резьбу болтов крепления
головки блока цилиндров тонким слоем моторного масла. |
| 8. Установите болты крепления головки
блока цилиндров и затяните их требуемым моментом в несколько этапов
в последовательности, представленной на рис. Последовательность
затягивания болтов крепления головки блока цилиндров, Последовательность
затягивания болтов крепления головки блока цилиндров на двигателе
1,8 л. |
| 9. Дальнейшая установка производится
в последовательности, обратной снятию. |
|
|
|
