7.3. Снятие форсункиФорсунка системы впрыска Bosch

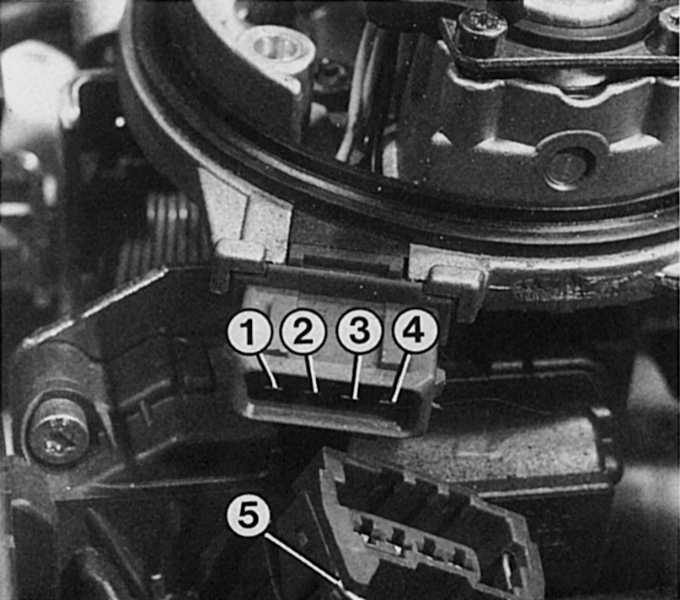

Чтобы отсоединить разъем форсунки, нужно сжать предохранительный хомут «5»
и вытащить фишку. Установив его обратно, проверьте, правильно ли установлен
предохранительный хомут.
|
1 и 2 — контакты датчика температуры всасываемого
воздуха;
3 и 4 — контакты форсунки.
|
|

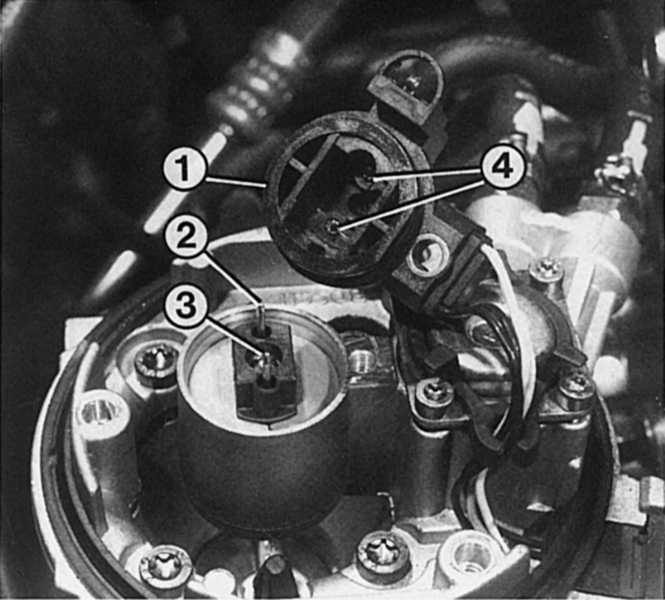

Для снятия форсунки, после того как открутите
предохранительный болт, снимите корпус форсунки (1) с датчиком температуры
всасываемого воздуха. Осторожно выньте форсунку из крепления. При установке
не перепутайте полярность контактов (3 = «–»; 2 = «+»). Смажьте O-образное
кольцо корпуса форсунки вазелином, чтобы штырьковый разъем (4) был защищен
от окисления.
|
| |
- Отсоедините провод массы от клеммы аккумуляторной батареи.
- Отсоедините патрубки и снимите воздушный фильтр.
- Открутите подачу топлива, чтобы снизить давление в системе
питания (держите тряпки наготове!).
- Или установите зажимы на шланги подачи и отвода топлива.
- Корпус дроссельной заслонки Bendix: отсоедините разъем форсунки.
- Снимите хомуты. Для этого открутите оба болт TORX.
- Корпус дроссельной заслонки Bosch: открутите болт корпуса форсунки
и осторожно снимите крышку форсунки.

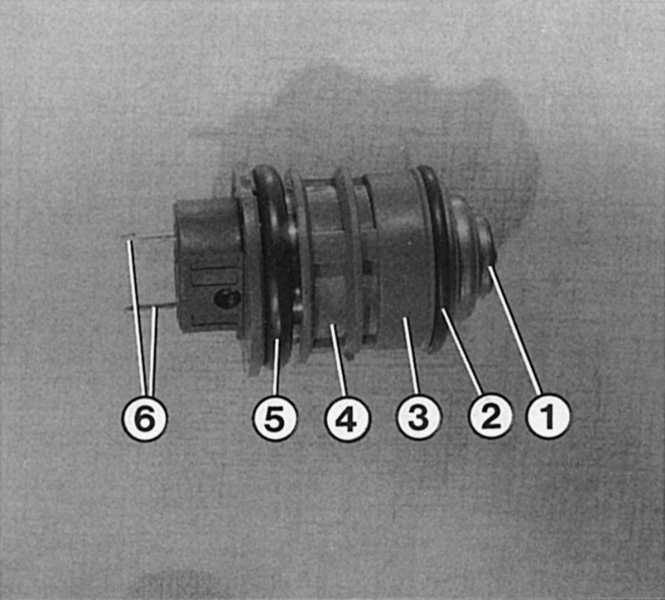

- Осторожно подвигая форсунку из стороны в сторону, выньте ее
из крепления. При этом обратите внимание на уплотнительные прокладки
и распорное кольцо (Bendix), в какой последовательности они расположены
в креплении форсунки.
- При установке используйте новые уплотнительные кольца и смажьте
их вазелином или моторным маслом.
- Если форсунку установить «на сухую», то резиновые кольца сомнутся
и не будут обеспечивать герметичность. Это может привести к таким
неисправностям, как, например, колебание оборотов на холостом
ходу.
- Форсунку устанавливают таким образом, чтобы ее установочный
штифт попал в предусмотренную для него выемку.
- Установите корпус форсунки. При этом обратите внимание на правильность
положения колодки разъема.
- Закрутите подачу топлива и снимите зажимы со шлангов.
- Подсоедините воздушные патрубки, установите воздушный фильтр
и подключите аккумуляторную батарею.
|
|
|
