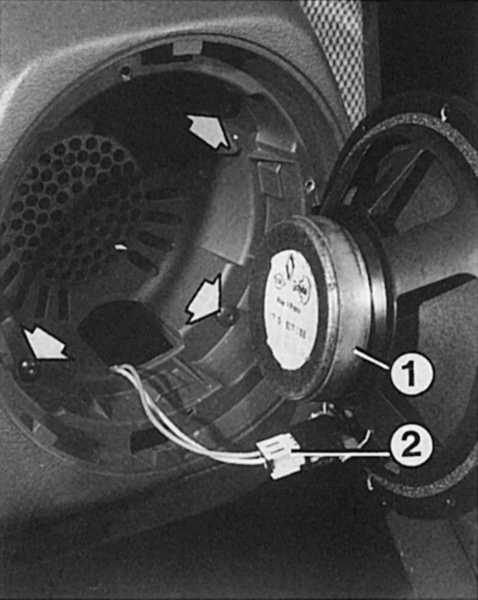

16.31. РадиоаппаратураДверной динамик (слева) закреплен в кожухе во внутренней облицовке двери 4
винтами (показаны стрелками). Штырьковое соединение (2) к динамику (1) является

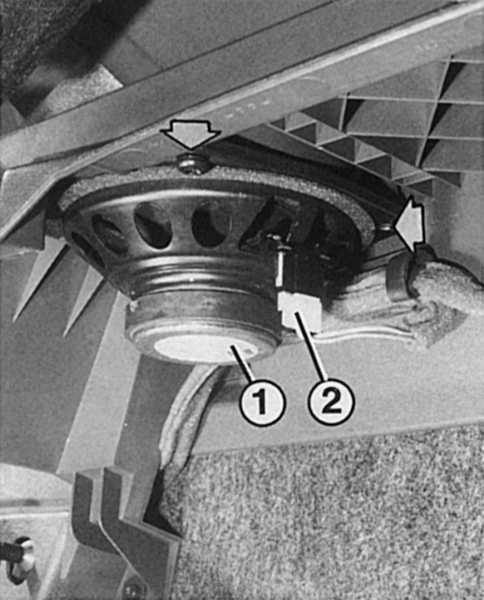

защищенным от ошибочного подключения другого полюса. Громкоговоритель в задней
части кузова (справа) укреплен в полке для ручной клади за задним сиденьем 4
винтами (показано стрелками). Его штырьковое соединение (2) также является защищенным
от ошибочного подключения другого полюса.
|
|
|
После каждого отсоединения проводов от
клемм аккумуляторной батареи или снятия магнитолы, при последующей сборке
и, соответственно, присоединении проводов к клеммам аккумуляторной батареи
на современных магнитолах, Вам потребуется ввести так называемый «Keycode»
(ключ-код), чтобы включить магнитолу. После того как магнитола будет вытащена,
Вы увидите следующие разъемы, которые различаются в зависимости от типа
установленной магнитолы:

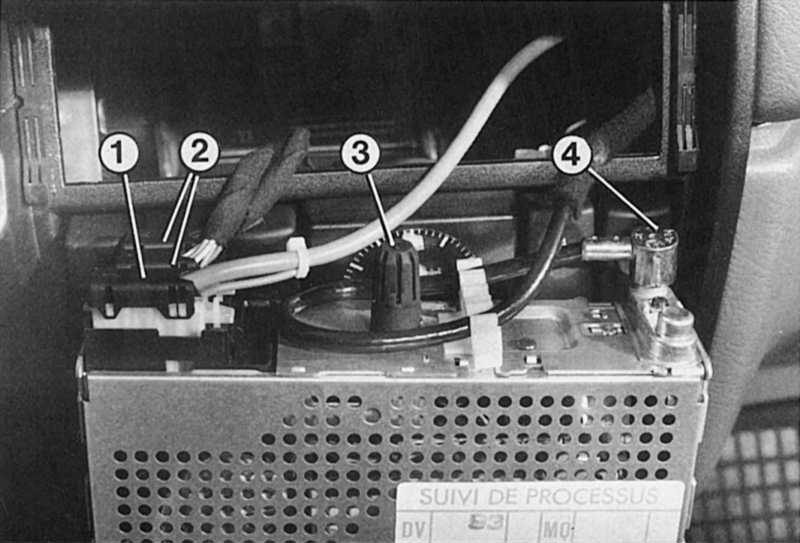

1 — вход антенны;
2 — разъемы питания и динамика;
3 — направляющий выступ крепления (на вставленной магнитоле он должен
располагаться точно в отверстии крепления);
4 — разъем дистанционного управления на рулевом колесе.
|
Далее речь пойдет исключительно о серийном радио (в дальнейшем — магнитола)
для Renault.
Если Вы хотите самостоятельно установить другую магнитолу, то Вам следует подобрать
ее с таким креплением, чтобы оно подошло к Вашему автомобилю и по возможности
c дистанционным управлением рулевого колеса, иначе у Вас могут возникнуть проблемы
с его установкой. Также к этой магнитоле должны прилагаться простые и понятные
инструкции по ее установке.
К изделиям других производителей также прилагаются подробные инструкции по установке
электрической части, так что можно отказаться от ее описания.
Если у Вас магнитола с кодировкой (Keycode), то позаботьтесь о номере кода.
| |
- Отсоедините провода от аккумуляторной батареи.
- Магнитолы нового поколения могут быть сняты без повреждения,
если U-образным проволочным углом отжаты фиксирующие языки, в
то время как вдвинутые уголки отжаты наружу.
- Осторожно, без перекоса, вытяните магнитолу из гнезда, стараясь
не повредить ее.
- Отсоедините кабель антенны, электрические разъемы, провода
динамиков и заземление.
|
|
Снятие динамиков
В зависимости от комплектации, динамики могут быть установлены на внутренней
облицовке передних дверей, с обеих сторон в панели приборов, при системах с
четырьмя динамиками дополнительно по краям полки для ручной клади за задним
сиденьем.
| |
- Дверной динамик: нажмите ладонью на круглый кожух динамика
и одновременно поверните кожух против часовой стрелки до упора.
- Снимите кожух.
- Выкрутите 4 винта и осторожно выньте динамик.
- Отсоедините динамик.
- Динамик на полке для ручной клади за задним сиденьем: отсоедините
разъем динамика.
- Выкрутите 4 винта и снимите динамик.
- Динамик на панели приборов: осторожно приподнимите тонкой отверткой
панель приборов с переднего края, подложив тряпку (чтобы не поцарапать!).
- Снимите кожух.
- Выкрутите винты крепления динамика.
- Выньте динамик из панели приборов.
- Отсоедините штырек разъема.
- Прежде чем установить кожух и панель, проверьте работоспособность
динамика.
|
|
Снятие антенны
| |
- Тонкой отверткой выньте из гнезда в потолке фонарь внутреннего
освещения.
- Отпустите видимое в гнезде крепление антенны.
- Осторожно снимите ножку антенны вместе с уплотнительной прокладкой
с крыши.
- Если кабель антенны неисправен, высвободите его из зажимов
и вытяните через отверстие в крыше.
- При установке антенны очистите область вокруг отверстия в крыше.
Обратите внимание на правильность расположения уплотнения ножки
антенны. Перед тем как затягивать гайку, убедитесь, что изолирующая
гильза правильно расположена в крыше.
- Перед установкой фонаря внутреннего освещения проверьте работу
антенны.
|
|
|
