16.26. Снятие двигателя стеклоочистителя заднего стекла

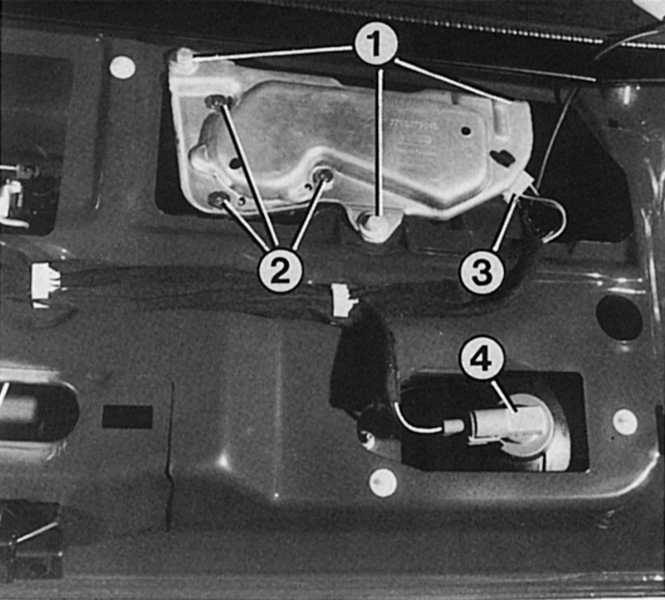

После снятия облицовки двери багажника можно добраться до двигателя очистителя заднего стекла. Вы можете видеть


1 — болты крепления держателя двигателя стеклоочистителя; 2 — винты крепления двигателя стеклоочистителя к держателю;	3 — штырьковое соединение двигателя стеклоочистителя; 4 — задняя противотуманная фара.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите рычаг щетки стеклоочистителя.
Откройте заднюю дверцу и снимите ее внутреннее покрытие (4 винта).
Осторожно отожмите облицовку (5 шпонок), иначе придется устанавливать новые шпонки.
Открутите гайку оси рычага щетки стеклоочистителя.
Снимите крепление двигателя стеклоочистителя с двери багажника, открутив 2 винта крепления.
Отсоедините разъем и снимите двигатель с двери багажника.
При монтаже сначала свободно установите двигатель и затяните только после крепления внешней гайки оси рычага щетки стеклоочистителя.
Перед установкой рычага щетки стеклоочистителя проверьте, находится ли двигатель в конечном положении.
Устанавливайте облицовку двери багажника только после проверки работоспособности механизма.

Устранение неисправностей

Стеклоочиститель заднего стекла

Неисправность	Причина	Устранение неисправности
A. Стеклоочиститель заднего стекла не работает.	1. Неисправен плавкий предохранитель. 2. Разъемы на переключателе или моторе надеты неправильно или окислились. 3. Перебита проводка к двигателю стеклоочистителя. 4. Окислилось штырьковое соединение. 5. Неисправен двигатель стеклоочистителя.	Замените. Наденьте или зачистите. Проверьте проводку, при необходимости отремонтируйте. Проверьте штекерное соединение, при необходимости замените. Замените.
B. Стеклоочиститель заднего стекла работает постоянно.	1. Перепутаны подключенные к двигателю стеклоочистителя провода. 2. Заклинен переключатель.	Подключите желтый провод к клемме В3, розовый провод к клемме В1. Замените.
