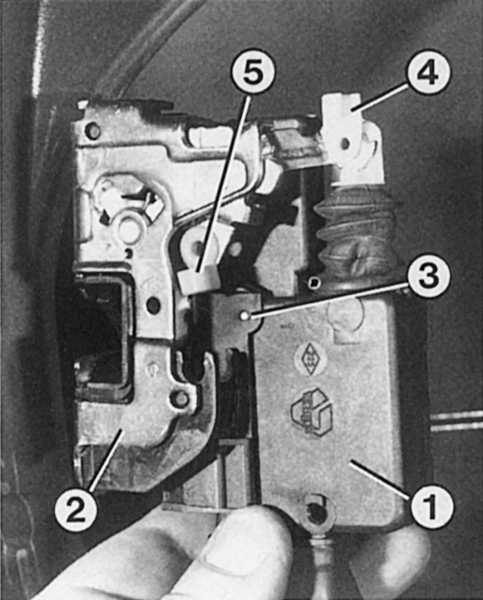

16.28. Центральный замокСервомотор центрального замка
|

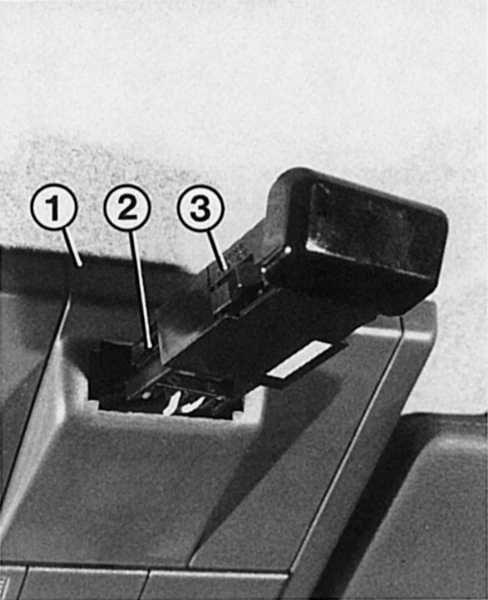

При испорченном приемнике инфракрасного
излучения (3) его необходимо заменять вместе с передатчиком на ключе зажигания
из-за несоответствия кодирования. Однако сначала проверьте контактное
соединение (2). Для этого выньте приемник из гнезда (1) при помощи отвертки.
|
На оборудованных центральным замком модификациях Renault 19 все двери и дверь
багажника могут быть одновременно открыты или закрыты, при закрытии замка двери
водителя или при нажатии на кнопку инфракрасного дистанционного передатчика
на ключе зажигания. Для этого в каждой двери имеются маленькие электродвигатели.
Одновременно с закрытием замка двери водителя остальные серводвигатели получают
импульс. В зависимости от того, закрывается или открывается замок двери водителя,
остальные замки всех дверей также закрываются или открываются.
Снятие серводвигателя центрального замка
| |
- Снимите внутреннюю облицовку двери.
- В торце двери выкрутите 3 винта TORX крепления замка двери.
- Отсоедините фиксирующие зажимы передаточных штанг фиксатора
двери, внешнего и внутреннего устройства открытия замка.
- Выньте сервомотор вместе с замком из коробки двери.
- Отсоедините разъемы.
- В зависимости от типа установленного двигателя, открутите винт
или, соответственно, вытяните предохранительный штифт и снимите
двигатель с замка двери.
- Перед установкой внутренней облицовки двери проверьте работоспособность
устройства.
|
|
Устранение неисправностей
Центральный замок
|
Неисправность
|
Причина
|
Устранение неисправности
|
| A. Центральный замок не работает. |
1. Перегорел плавкий предохранитель.
2. Неисправен мотор в двери водителя.
3. Неисправность проводов.
|
Замените.
Проверьте работу, при необходимости замените.
Проверьте, при необходимости замените.
|
| B. Фиксаторы замков открываются, но не закрываются. |
1. Смотри A 2.
2. Ослаб или окислился разъем на моторе.
3. Неисправен мотор с водительской стороны.
|
Проверьте, крепко ли сидит разъем, при необходимости зачистите.
Проверьте прохождение электричества на клемме 2 (красный провод) и клемме
1 (белый провод), а также клемм 2 и 4 (фиолетовый провод).
|
| C. Фиксаторы замков закрываются, но не открываются. |
1. Смотри А 2.
2. Смотри В 2 и 3.
|
|
| D. Один из фиксаторов замков не работает. |
1. Смотри В 2.
2. Повреждено соединение провода на моторе.
3. Перебита проводка к мотору.
4. Заклинены механические передаточные устройства.
|
Проверьте, при необходимости отремонтируйте.
Проверьте, при необходимости отремонтировать.
Проверьте работу элементов и плотность их посадки. Детали при необходимости
смажьте, поврежденные детали замените.
|
|
