16.30. Электрическая регулировка зеркал
|

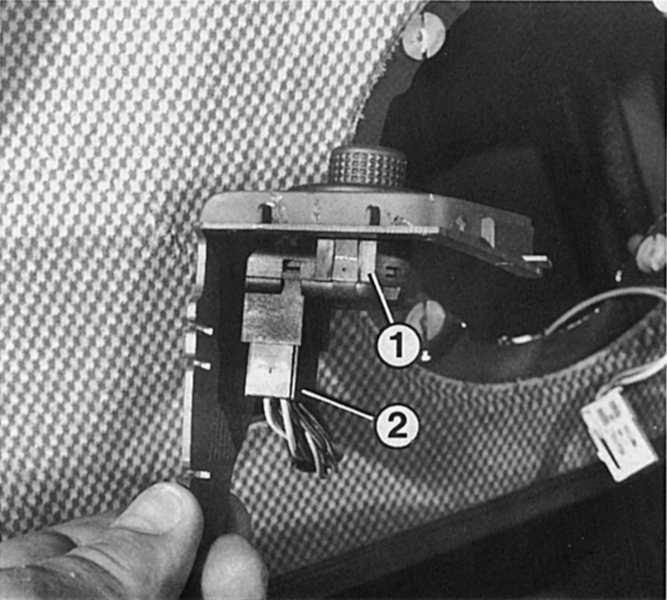

Переключатель (1) электрической регулировки зеркал может быть проверен на исправность
только после снятия приемного кармана двери. После отсоединения разъема
(2) проведите проверку. |
|

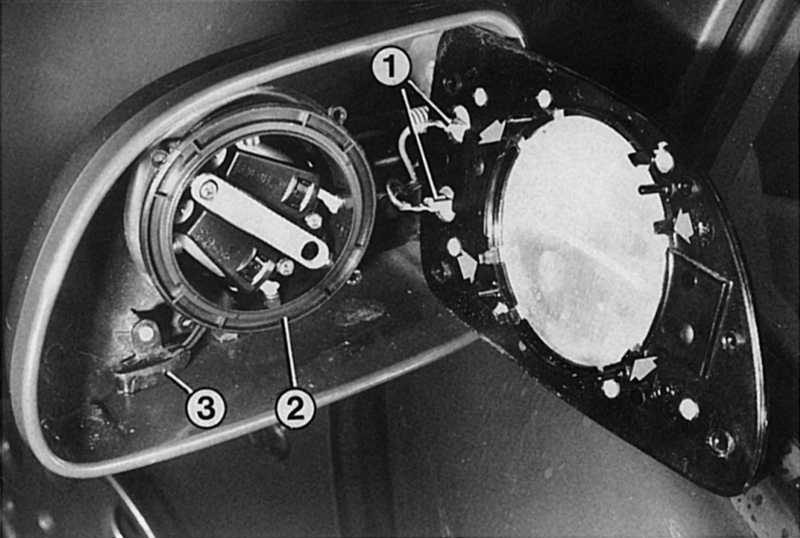

При установке стекла зеркала следите за
тем, чтобы направляющие болты крепления стекла зеркала были правильно
вставлены в соответствующие пазы регулирующего кольца (2), стекло также
закрепляется пружинными фиксаторами, расположенными по кругу (показано
стрелками). Если необходимо заменить стекло зеркала, то правильно подключите
контактные соединения (1). Цифрой «3» обозначен датчик индикации температуры
наружного воздуха.
|
Водители Renault 19 по достоинству оценили это приспособление, особенно с правой
стороны. Кроме того, поверхность зеркала обогревается при включенном обогреве
заднего стекла. Если зеркала не регулируются:
| |
- Проверьте соответствующий плавкий предохранитель, см. Электрические
провода и плавкие предохранители.
- Затем снимите с помощью отвертки переключатель с двери.
- Если переключатель исправен, проверьте электродвигатели регулировки
зеркал.
- Отсоедините разъемы от зеркала и подключите вспомогательный
провод коричневого (горизонтальная регулировка) или фиолетового
провода (вертикальная регулировка) к аккумуляторной батарее.
- Двигается ли теперь зеркало? Если да, то неисправен провод,
ведущий к переключателю (возможно, в коробке двери) или, соответственно,
окислился разъем.
- Если зеркало не двигается, значит, неисправен соответствующий
двигатель. В этом случае можно отрегулировать положение зеркала
вручную.
- При неисправном обогреве зеркала проверьте, поступает ли напряжение
от выключателя обогрева заднего стекла.
|
|
Разборка зеркал с электроприводом
| |
- В зависимости от типа зеркал их снятие происходит по-разному.
- Либо, вставив тонкую отвертку в корпус зеркала, осторожно отожмите
стопор со стороны.
- Либо от внешнего нижнего угла корпуса зеркала просто отожмите
стекло от фиксатора.
- Осторожно снимите стекло зеркала и отсоедините провод обогрева.
- В корпусе зеркала открутите винты двигателя регулировки стекла.
- Отсоедините провод и выньте двигатель.
|
|
|
