5.1.8. Снятие и установка топливоподкачивающего насоса
|
|
|
1. Отсоедините кабель массы от батареи (обратитесь
к Главе
Электрооборудование двигателя
для
моделей Scenic).
|
Если автомагнитола в вашем автомобиле закодирована, прежде
чем отключать батарею, убедитесь что Вы знаете код.
|
2. Снимите заднее сиденье или подушку заднего сиденья как описано
в Главе
Кузов, чтобы получить доступ к крышке
топливоподкачивающего насоса.
|
|

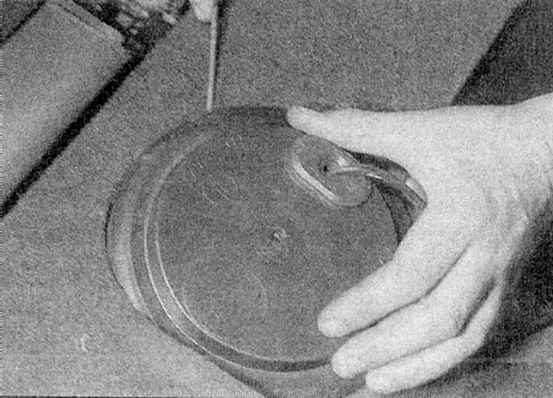

3. С помощью отвертки снимите с пола пластмассовую крышку,
чтобы получить доступ к насосу (обратитесь к сопроводительной
иллюстрации).
|
|
|

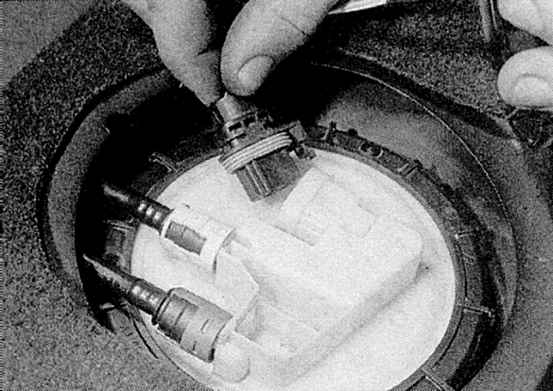

4. Отключите разъем электропроводки от топливоподкачивающего
насоса и прикрепите разъем к кузову автомобиля, чтобы предотвратить
его падение за бак (обратитесь к сопроводительной иллюстрации).
|
|
|

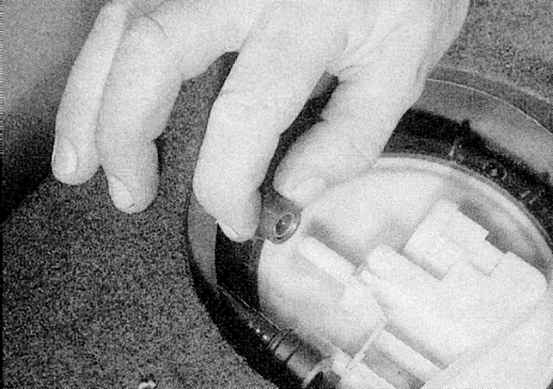

5a. Отметьте расположение топливных шлангов; зеленый шланг
на левой стороне - подача топлива в двигательный отсек, а
красный шланг рядом с разъемом электропроводки - возврат топлива
(стрелки на верху насоса указывают направление потока). Отсоедините
оба шланга от верхней части насоса, затем закупорьте концы
шлангов, чтобы минимизировать потерю топлива (обратитесь к
иллюстрациям).
|
|
|

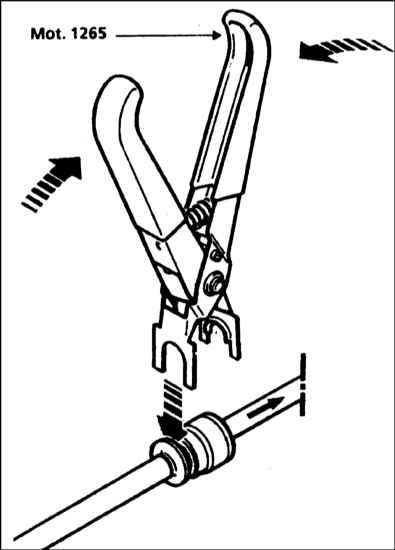

5b. Специальный инструмент Renault для отсоединения топливного
шланга.
|
|
|

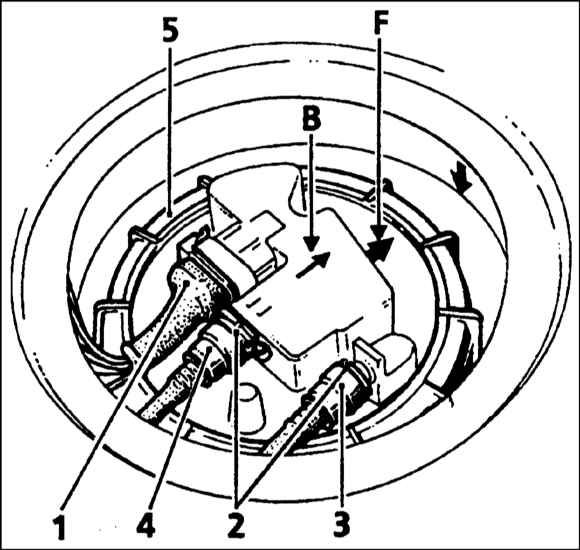

5c. Соединения топливоподкачивающего насоса:
1 — Разъем электропроводки;
2 — Фиксаторы;
3 — Шланг подачи топлива;
4 — Шланг возврата топлива;
5 — Блокирующее кольцо;
В — Стрелка указывает поток возврата топлива;
F — Стрелка должна указывать назад и быть параллельной продольной
оси автомобиля.
|
|
|

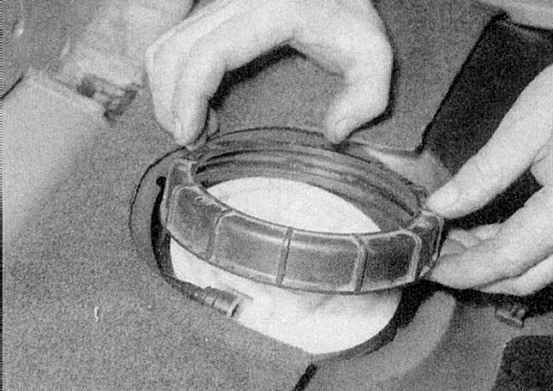

6a. Отверните блокирующее кольцо и снимите его с бака (обратитесь
к иллюстрациям).
|
|
|

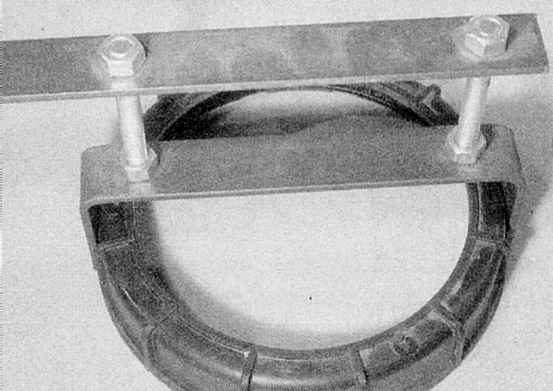

6b. Самодельный инструмент для снятия блокирующего кольца
топливоподкачивающего насоса.
|
|
|

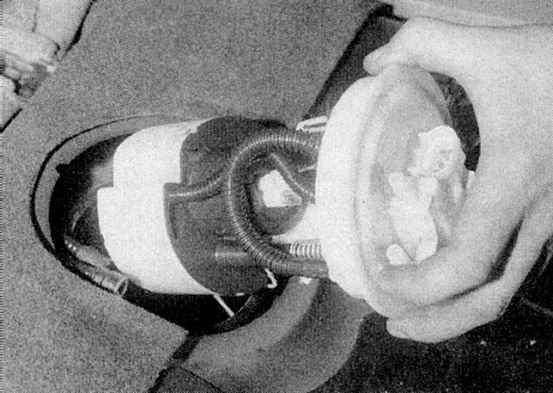

7a. Аккуратно извлеките сборку топливоподкачивающего насоса
из топливного бака, стараясь не повредить рычаг датчика указателя
запаса топлива.
|
|
|

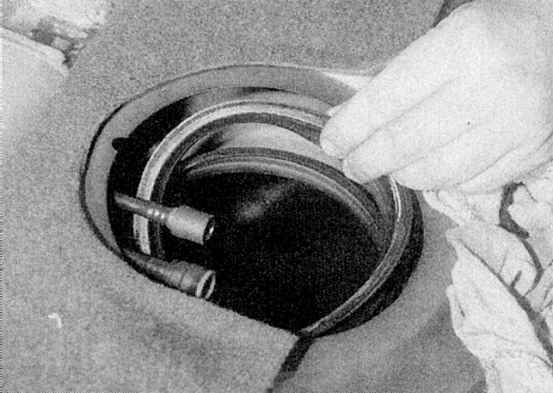

7b. Снимите резиновое уплотнительное кольцо и проверьте его
состояние. Если уплотнительное кольцо непригодно к эксплуатации,
приобретите новое (обратитесь к иллюстрациям).
|
8. Обратите внимание, что датчик указателя запаса топлива/топливоподкачивающего
насоса доступен только как полная сборка - отдельные компоненты
не продаются.
|
|
|
|
|
1. Убедитесь, что фильтр приемной трубки топливоподкачивающего
насоса не засорен. Установите уплотнительное кольцо на верхней части
топливного бака.
2. Аккуратно введите сборку насоса в топливный бак.
3. Совместите стрелку на крышке топливоподкачивающего насоса со
стрелкой на топливном баке (стрелка должна быть направлена к задней
части автомобиля), затем установите блокирующее кольцо. Надежно
затяните блокирующее кольцо, затем повторно проверьте, чтобы метки
на крышке насоса и бак оставались совмещенными.
|
Если имеется подходящая головка, затяните блокирующее кольцо приведенным
в Спецификациях усилием.
|
4. Подсоедините подающий и возвратный шланги к верхней части топливоподкачивающего
насоса.
5. Подсоедините электропроводку
6. Подключите аккумулятор и запустите двигатель. Проверьте подающий
и возвратный шланги топливоподкачивающего насоса на утечки.
7. Установите пластмассовую крышку в подушку заднего сиденья.
|
|
|
|
