5.1.1. Снятие и установка - сборка воздушного фильтра и впускные воздуховоды

ДВИГАТЕЛИ E7J

СНЯТИЕ

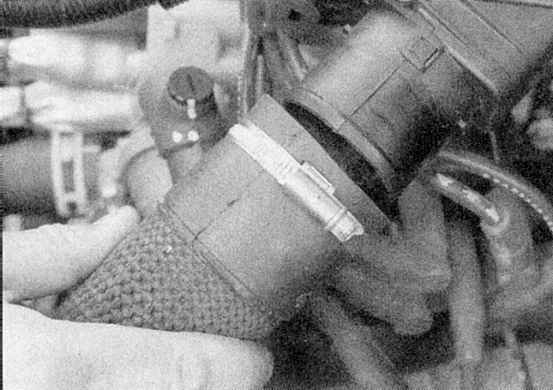

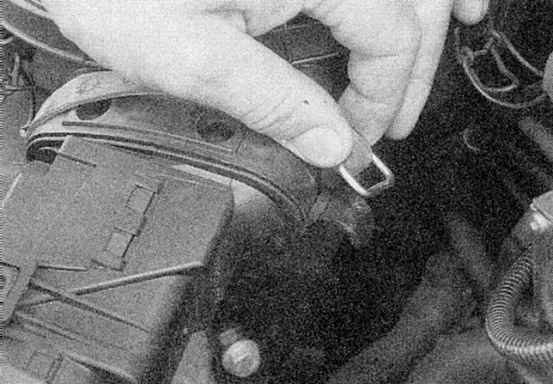

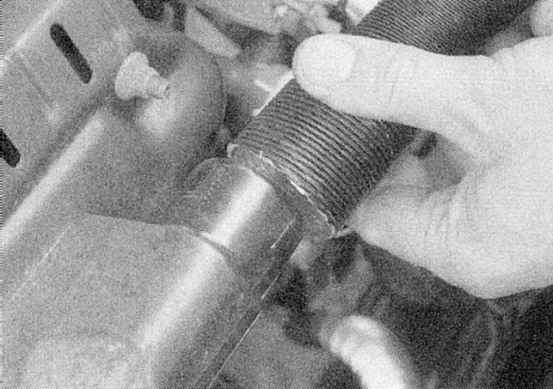

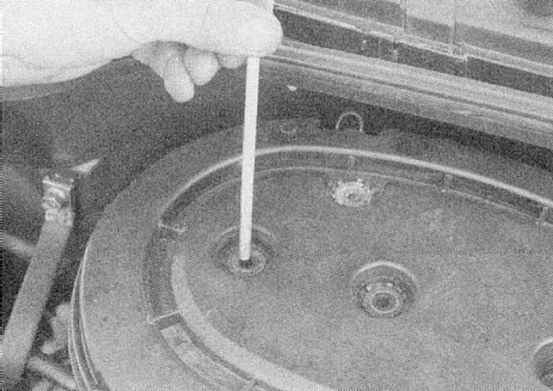

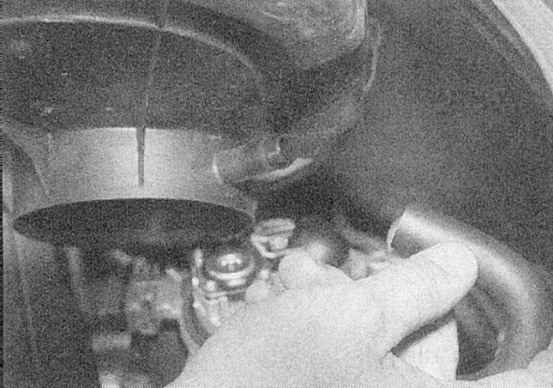

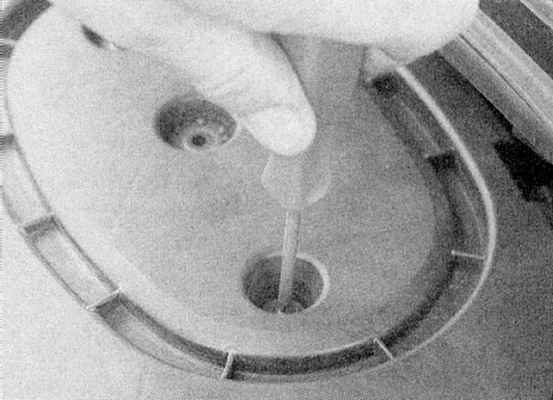

1a. Отверните и снимите болты. 1b. Снимите винт крышки с верхней части воздушного фильтра, затем выпустите скобы и снимите крышку. Извлеките фильтрующий элемент (обратитесь к иллюстрациям). 2a. Отсоедините шланг теплого воздуха от кожуха выпускного коллектора. 2b. Ослабьте скобу. 2c. Затем отсоедините окружающий воздушный шланг от входного коленчатого патрубка на воздушном фильтре (обратитесь к иллюстрациям). 3a. Выпустите резиновый ремень. 3b. Затем поднимите корпус фильтра с корпуса дросселя и отсоедините шланг вентиляции картера (обратитесь к иллюстрациям). 4. Если необходимо, отверните болты и снимите кронштейн. Снимите шланг и отверните впускной воздуховод от передней части двигательного отсека.

ДВИГАТЕЛИ К7М И F3R

СНЯТИЕ

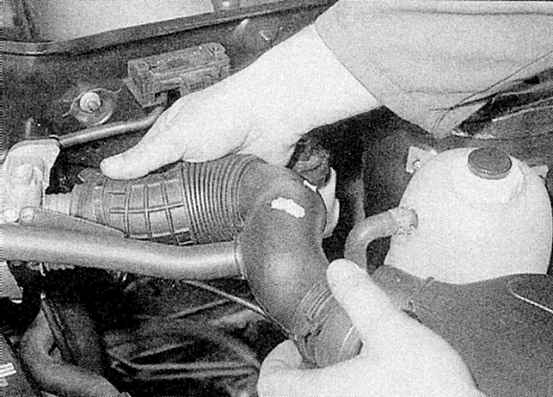

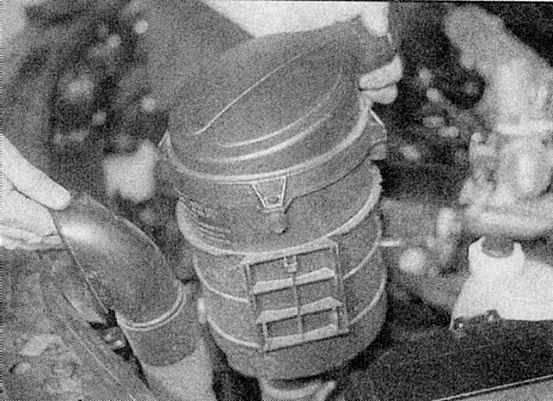

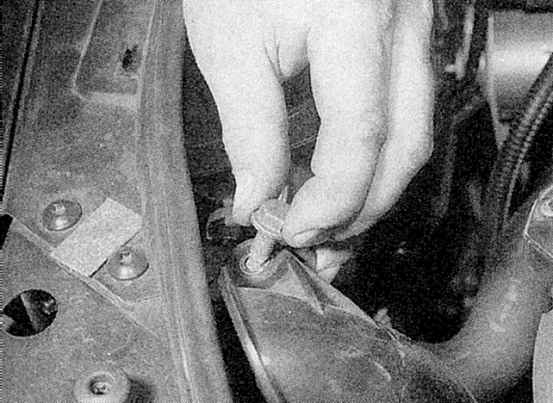

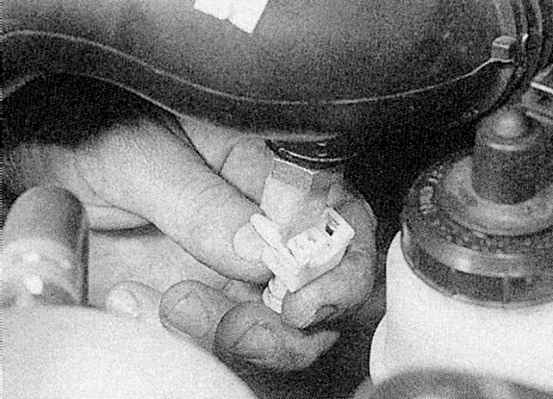

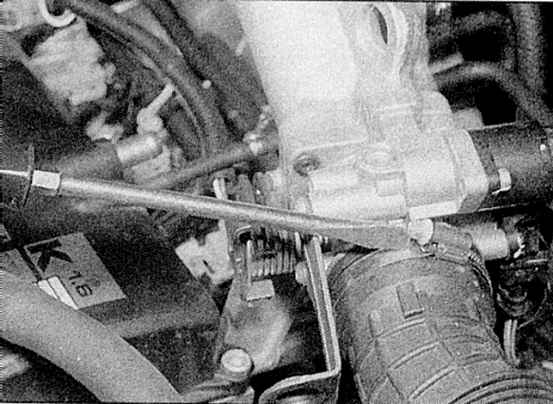

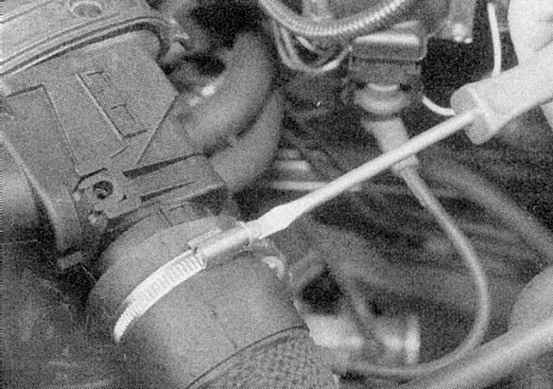

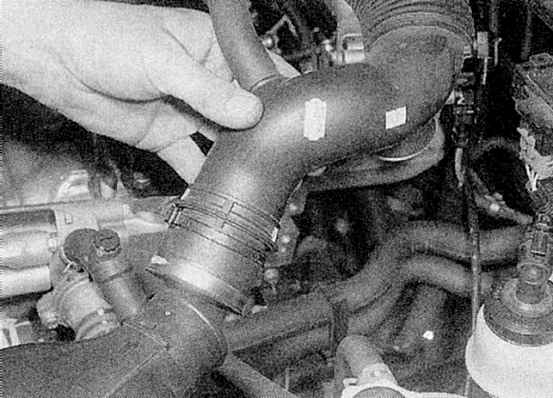

1. Отверните усиливающий стержень, где применяется, между куполами стойки передней подвески. 2. Отключите проводку от датчика температуры входного воздуха на промежуточном воздуховоде (обратитесь к сопроводительной иллюстрации). 3a. Разъединение промежуточного воздуховода от воздушного фильтра - двигатель К7М. 3b. Ослабьте скобу и отсоедините промежуточный воздуховод от воздушного фильтра, затем ослабьте скобу и отсоедините канал от корпуса дросселя. 3c. Отсоедините шланг вентиляции картера и снимите воздуховод (обратитесь к иллюстрациям). 4. Отверните и снимите болт, крепящий коленчатый патрубок входного воздуха к передней части двигательного отсека (обратитесь к сопроводительной иллюстрации). 5. Снимите корпус воздушного фильтра и первичный шланг с держателя в двигательном отсеке (см иллюстрацию). 6. Если необходимо, отсоедините первичный впускной воздуховод от основания корпуса воздушного фильтра, и снимите элемент как описано в Главе Техническое обслуживание.

ДВИГАТЕЛИ F7R

СНЯТИЕ

1. Отключите проводку от датчика температуры входного воздуха на корпусе воздушного фильтра. 2. Отсоедините шланг вентиляции картера и все дополнительные шланги, а также скобы тросика от корпуса воздушного фильтра. 3. Отделите воздуховоды входного воздуха от основания воздушного фильтра с корпуса дросселя.

УСТАНОВКА

1. Производите установку в обратной последовательности.
