13.6. Снятие и установка блоков внешних фонарей

Перед снятием любого блока отсоединяйте кабель массы от батареи, и подсоединяйте провод после установки блока.

Фара

СНЯТИЕ

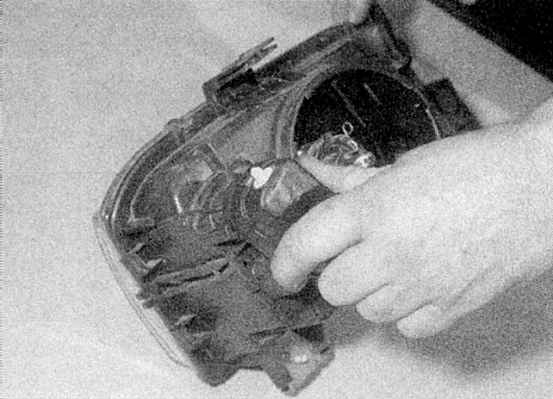

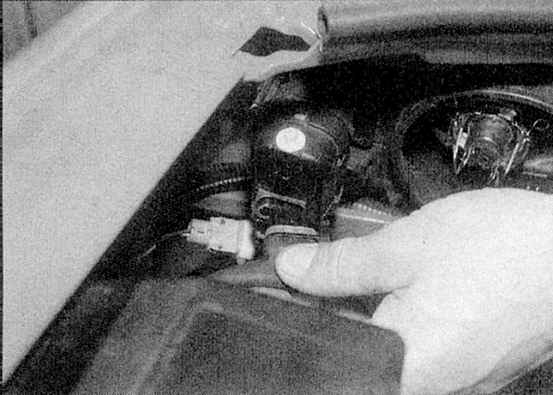

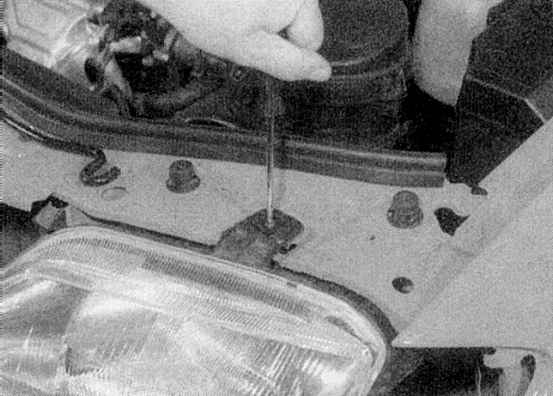

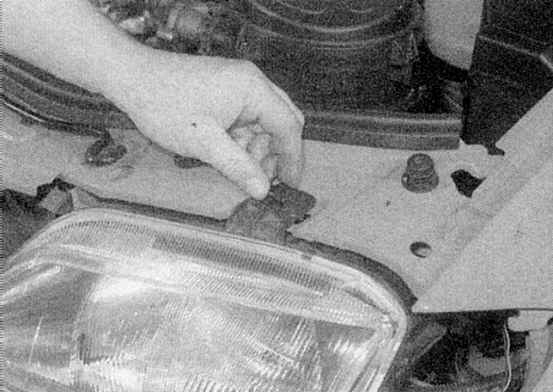

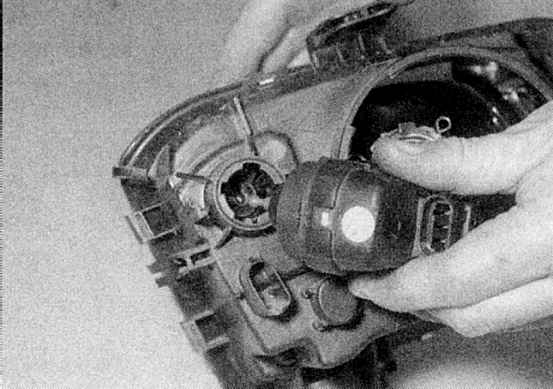

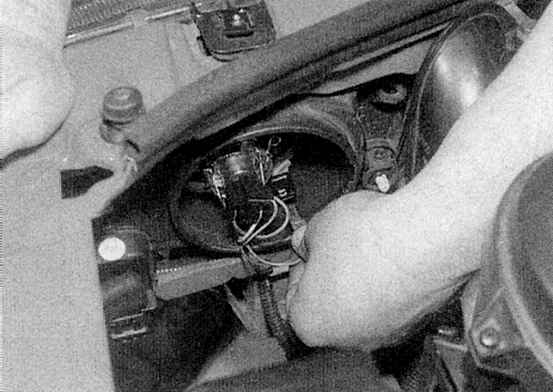

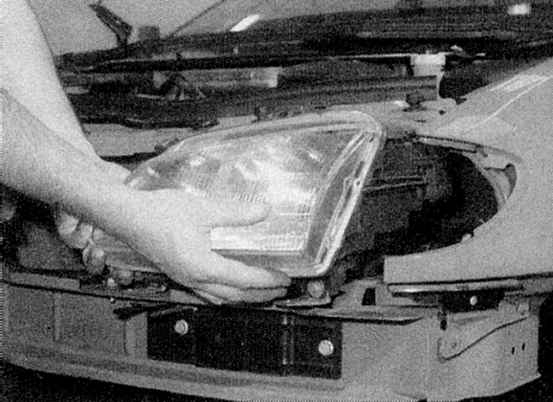

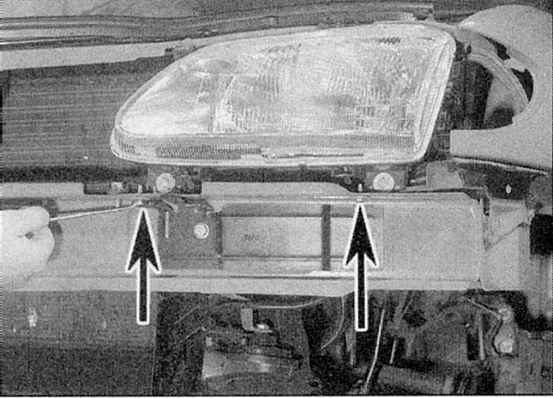

1. Снимите бампер как описано в Главе Кузов. 2. Снимите передний указатель поворота как будет описано ниже в этом Разделе. 3. Откройте капот, отверните винт крепления в центре решетки радиатора и снимите фиксирующую пластину. 4. Отверните винты крепления, затем при помощи плоской отвертки, освободите нижние крепежные скобы и снимите соответствующую половину решетки радиатора с автомобиля (обратитесь к сопроводительной иллюстрации). 5. На фарах с круглой крышкой, поверните крышку против часовой стрелки и снимите ее с задней части блока фонаря. Отсоедините разъемы электропроводки и вытяните жгут проводов с блока фонаря (обратитесь к сопроводительной иллюстрации). 6. На фарах с прямоугольной крышкой, нажмите крепежную скобу и отсоедините разъем электропроводки от задней части блока фары. 7. На моделях, оборудованных системой регулировки фары, отсоедините разъем электропроводки от мотора (обратитесь к сопроводительной иллюстрации). 8a. Отверните болты, крепящие кронштейны нижнего крепления блока фары к кузову. 8b. Cнимите верхний винт крепления и скобу. 8c. Вытяните блок фонаря вперед. 8d. Cнимите его с автомобиля (обратитесь к иллюстрациям). 9a. На моделях, оборудованных системой регулировки фары, если необходимо, поверните мотор против часовой стрелки (обратитесь к иллюстрациям). 9b. Cнимите мотор от задней части блока. 10. Установка проводится в обратном порядке. В заключение отрегулируйте направление оптической оси света фар.

Противотуманная фара

МОДЕЛИ ХЭТЧБЕК, СЕДАН И SCANIC

СНЯТИЕ И УСТАНОВКА

1. Отсоедините внутреннюю крышку с боку противотуманной фары, чтобы получить доступ к крепежным винтам. 2. Отверните крепежные винты противотуманной фары и извлеките блок из бампера. Отсоедините разъемы электропроводки. 3. Производите установку в обратном порядке.

МОДЕЛИ КУПЕ

СНЯТИЕ И УСТАНОВКА

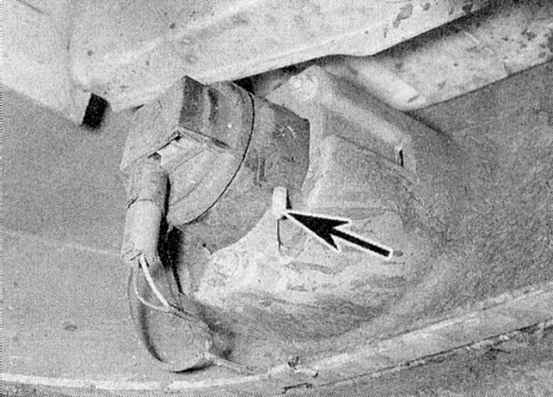

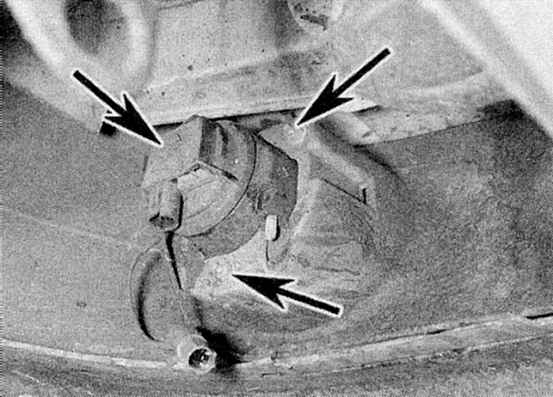

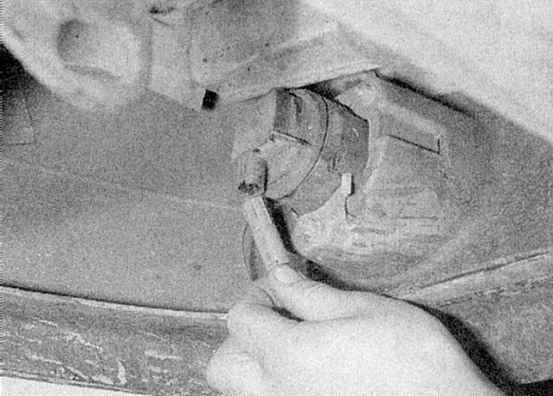

1. Чтобы облегчить доступ, взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. 2a. Отсоедините разъем электропроводки. 2b. Отверните крепежные гайки и снимите блок фонаря с бампера (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке. Если необходимо, отрегулируйте направление оптической оси света противотуманной фары, поворачивая регулятор на задней части блока фонаря (обратитесь к сопроводительной иллюстрации).

Передний указатель поворота

СНЯТИЕ И УСТАНОВКА

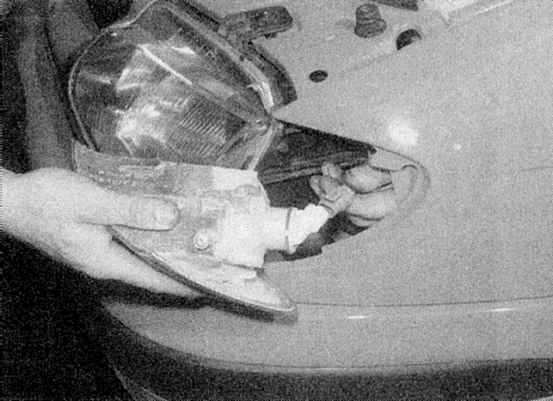

1a. Ослабьте винт крепления указателя поворота на несколько оборотов. 1b. Вытяните блок фонаря вперед и отсоедините разъем электропроводки (обратитесь к иллюстрациям). 2. Производите установку в обратном порядке.

Передний боковой указатель поворота

СНЯТИЕ И УСТАНОВКА

1. Аккуратно отсоедините блок фонаря и снимите его с крыла. Освободите держатель лампы, повернув его против часовой стрелки, затем снимите фонарь с автомобиля. 2. Производите установку в обратном порядке.

Блок заднего фонаря

СНЯТИЕ И УСТАНОВКА

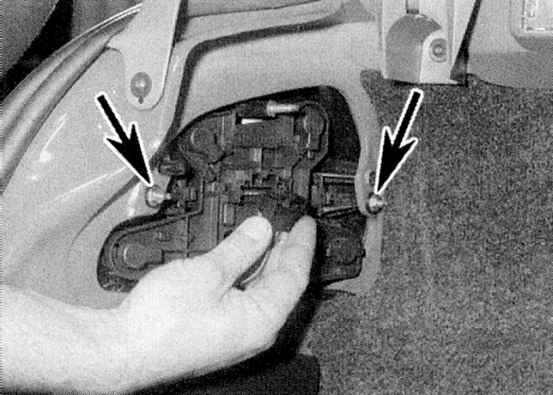

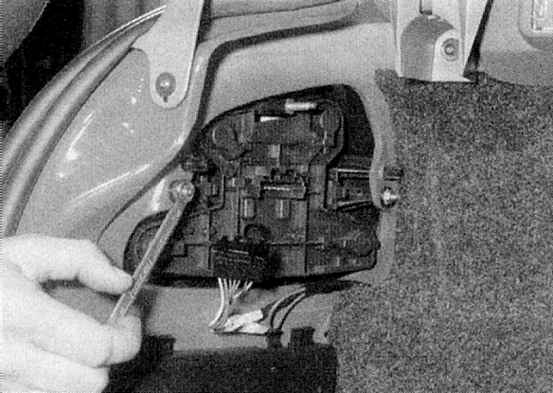

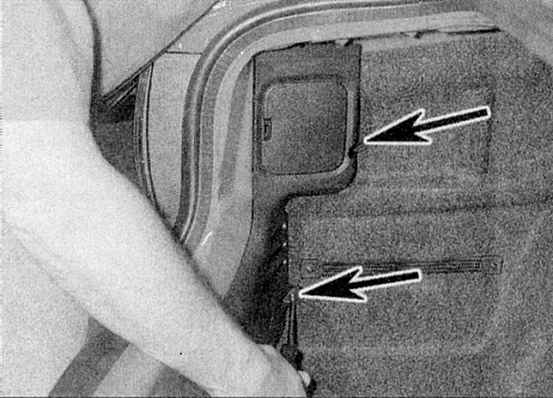

1. На моделях Хэтчбек и Купе, работая в багажном отсеке, отверните верхнюю крепежную гайку и снимите крышку от задней части блока фонаря. На моделях Scenic крышка находится внутри панели отделки вкладыша арки колеса. Чтобы улучшить доступ, на моделях Седан отверните винты крепления, и отсоедините облицовку (обратитесь к сопроводительной иллюстрации). 2a. Отсоедините разъем электропроводки. 2b. Затем отверните крепежные гайки и снимите блок фонаря с задней части автомобиля (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

Задний фонарь, установленный в крышке багажника

МОДЕЛИ КУПЕ И СЕДАН

СНЯТИЕ И УСТАНОВКА

1. Откройте крышку багажника, затем отсоедините крышку для доступа к задней части фонаря. 2. Отсоедините разъем электропроводки, затем отверните крепежные гайки и снимите блок фонаря. 3. Производите установку в обратном порядке.

МОДЕЛИ SCENIC

СНЯТИЕ И УСТАНОВКА

1. Откройте заднюю дверь и отверните четыре болта крепления панели отделки задней двери. Выпустите крепежные скобы и аккуратно снимите панель отделки задней двери. 2. Снимите два держателя лампы заднего туманного фонаря. 3. Отверните семь гаек, крепящих корпус фонаря к задней двери. 4. Аккуратно освободите крепежные скобы корпуса, затем извлеките его с задней двери и отсоедините разъемы электропроводки. 5. Производите установку в обратном порядке.

Дополнительный стоп-сигнал

МОДЕЛИ ХЭТЧБЕК

СНЯТИЕ И УСТАНОВКА

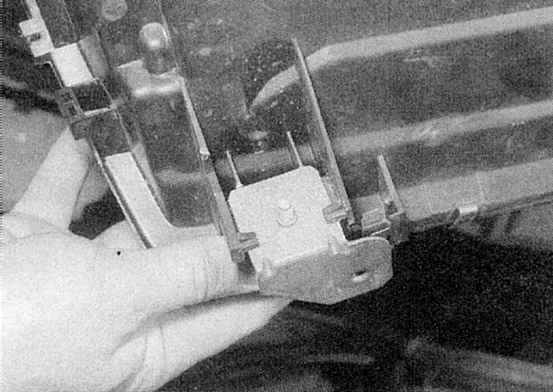

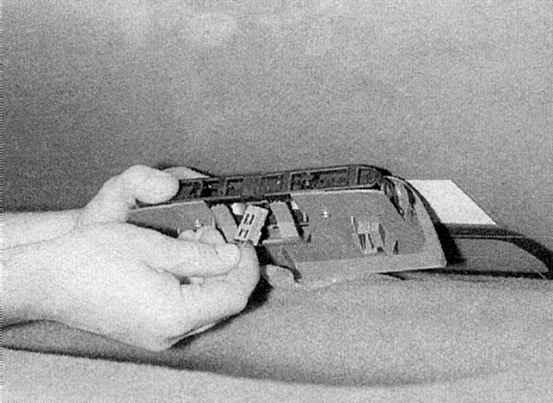

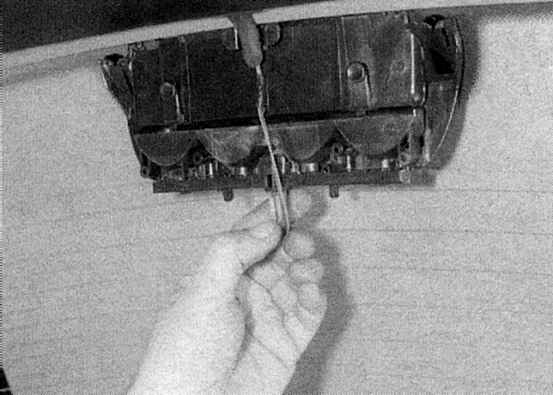

1. Нажмите крепежные скобы и снимите крышку от задней части блока фонаря. 2a. Отсоедините разъем электропроводки. 2b. Выпустите крепежные скобы и сдвиньте фонарь с кронштейна (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

МОДЕЛИ КУПЕ

СНЯТИЕ И УСТАНОВКА

1. Откройте крышку багажника и отсоедините разъем электропроводки от задней части блока фонаря. 2. Аккуратно выпустите крепежные скобы и снимите блок фонаря с крышки багажника. 3. Производите установку в обратном порядке.

МОДЕЛИ СЕДАН

СНЯТИЕ И УСТАНОВКА

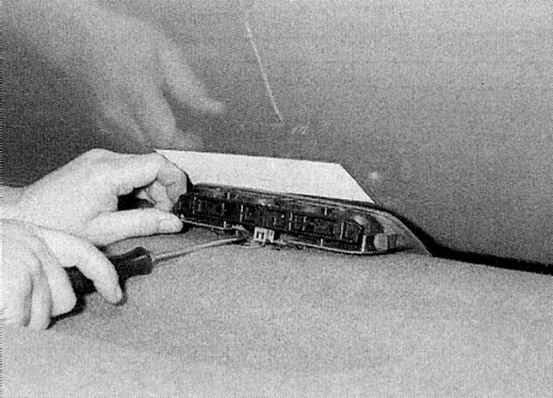

1. Нажмите крепежные скобы и снимите крышку с задней части блока фонаря. 2a. С помощью отвертки аккуратно поднимите нижние крепежные скобы. 2b. Cдвиньте блок фонаря вперед и отсоедините разъем электропроводки (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

МОДЕЛИ SCENIC

СНЯТИЕ И УСТАНОВКА

1. На моделях Scenic, откройте заднюю дверь и снимите две пробки в отверстиях позади блока фонаря. Вставьте отвертку в каждое отверстие, освободите блок фонаря от скоб. Извлеките блок фонаря с внешней стороны задней двери. 2. Выпустите крепежные скобы и снимите держатель лампы с задней части блока фонаря. 3. Установка проводится в обратном порядке.

Подсветка номерного знака

СНЯТИЕ И УСТАНОВКА

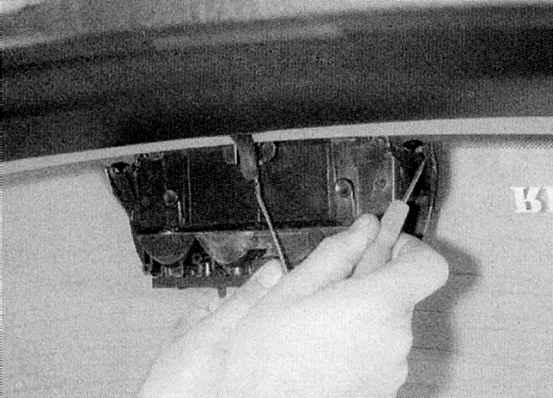

1. Аккуратно снимите с помощью отвертки блок фонаря с задней двери, открывающейся вверх, и отсоедините разъем электропроводки. 2. При установке, подсоедините разъем электропроводки и вдавите блок фонаря на место.
