13.3. Снятие и установка выключателей

Перед снятием любого выключателя отсоедините кабель массы от батареи, и восстановите соединение после установки выключателя.

Замок зажигания/блокиратор рулевой колонки

СНЯТИЕ И УСТАНОВКА

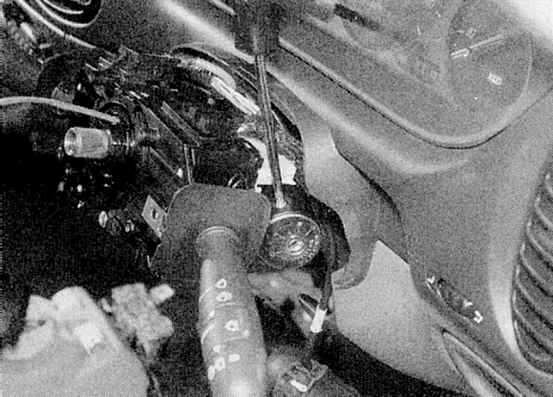

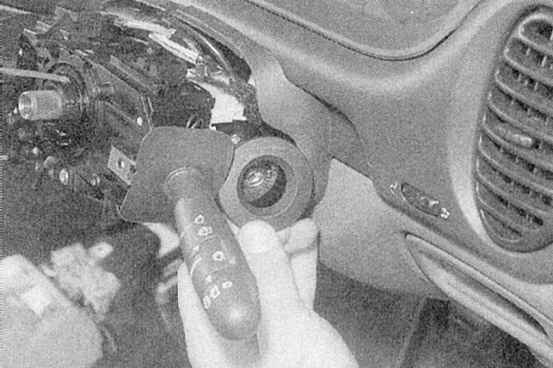

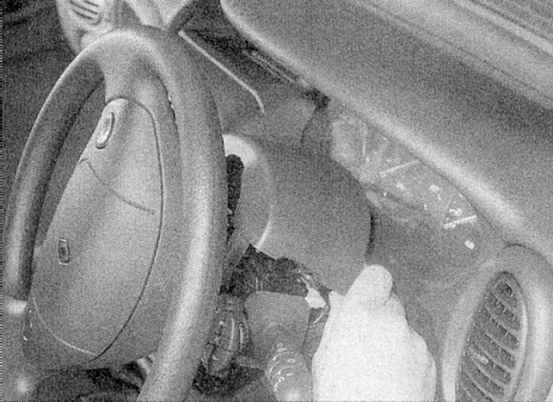

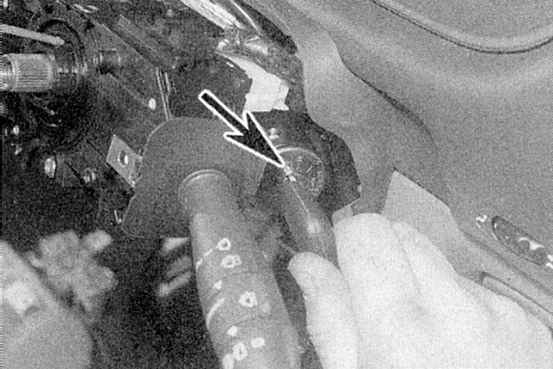

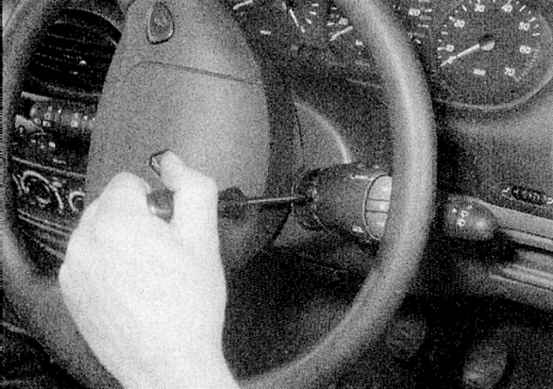

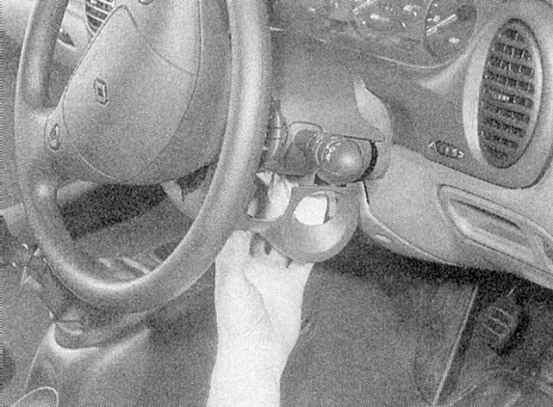

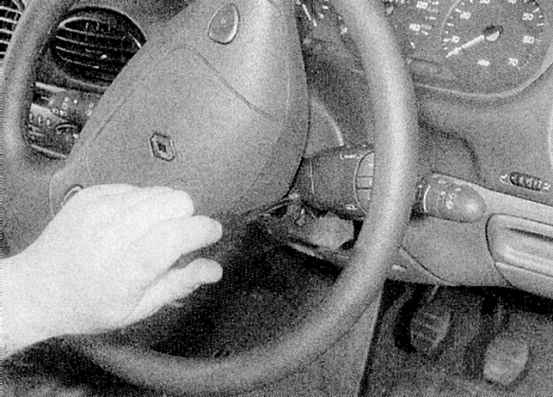

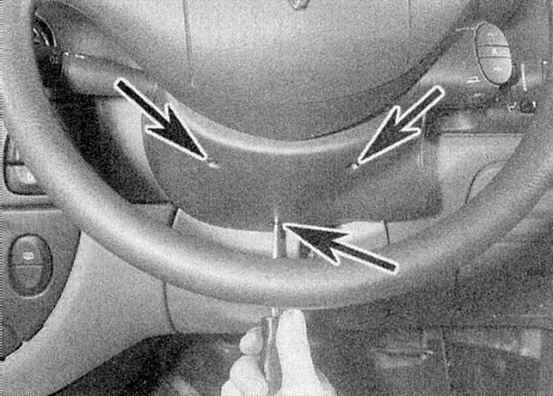

1. Вставьте ключ в замок зажигания так, чтобы заблокировать рулевое колесо. 2. Поверните рулевое колесо так, чтобы иметь доступ к переключателю радио. Отсоедините крышку с внутренней стороны выключателя и ослабьте винт крепления выключателя на несколько оборотов (обратитесь к сопроводительной иллюстрации). 3a. Отверните винты крепления. 3b. Cнимите нижний кожух рулевой колонки. 3c. Отверните два винта крепления, поверните рулевое колесо по мере необходимости. 3d. Cнимите верхний кожух рулевой колонки (обратитесь к иллюстрациям). 4. Отверните винты крепления и снимите нижний кожух под рулевой колонкой. 5. Проследите электропроводку от выключателя и отсоедините ее от главного жгута. 6a. Снимите отделку с замка. 6b. Отверните винт крепления (обратитесь к иллюстрациям). 7a. Вставьте ключ зажигания и поворачивайте его, пока он не совместится с меткой между положениями выключателя “А” и “М”. 7b. Удерживайте ключ в этом положении, затем нажмите крепежную скобу с снимите замок (обратитесь к иллюстрациям). 8. Производите установку в обратном порядке.

Комбинированные переключатели на рулевой колонке

СНЯТИЕ И УСТАНОВКА

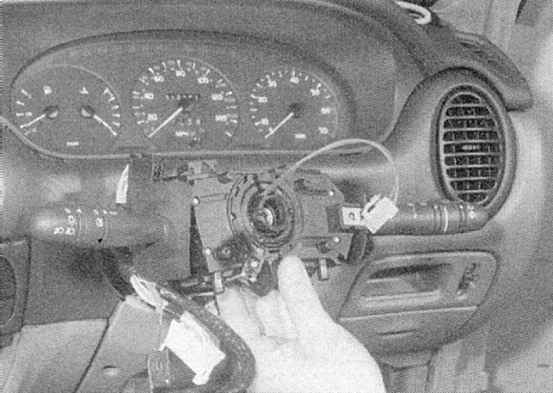

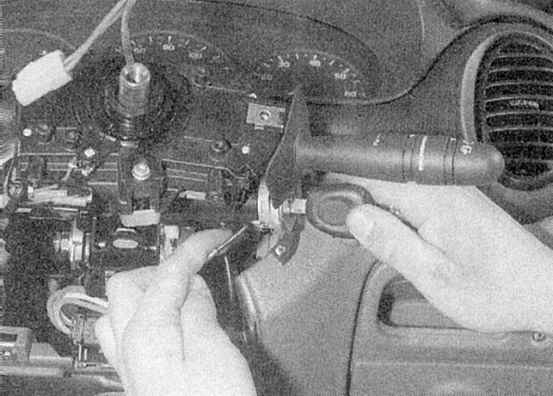

1. Снимите кожухи рулевой колонки как описано в параграфах 1 и 3 выше. 2. Для снятия одного переключателя, отсоедините электропроводку, затем отверните винты крепления и сдвиньте переключатель с крепежного кронштейна (обратитесь к сопроводительной иллюстрации). 3. Перед снятием полной сборки переключателя и крепежного кронштейна необходимо снять рулевое колесо (обратитесь к Главе Подвеска и рулевое управление); на моделях с подушкой безопасности снимите также контактный блок. На всех моделях, отверните крепежный винт переключателя радио и переместите его в сторону. Отсоедините электропроводку от выключателей, затем ослабьте зажимной винт на несколько оборотов и выпустите зажима выключателя. Снимите сборку переключателя с рулевой колонки (обратитесь к сопроводительной иллюстрации). 4. Производите установку в обратном порядке. Надежно подсоедините все разъемы электропроводки. Перед установкой рулевого колеса убедитесь, что рычаги выключателя правильно установлены относительно кожухов; если необходимо, ослабьте крепежный затяни, поместите правильно выключатель и надежно затяните винт (обратитесь к сопроводительной иллюстрации).

Выключатели на боковой панели водителя

СНЯТИЕ И УСТАНОВКА

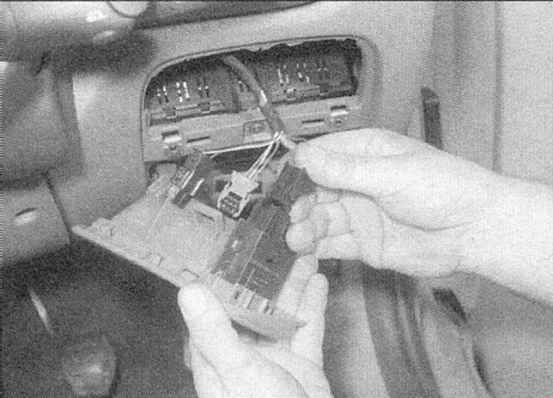

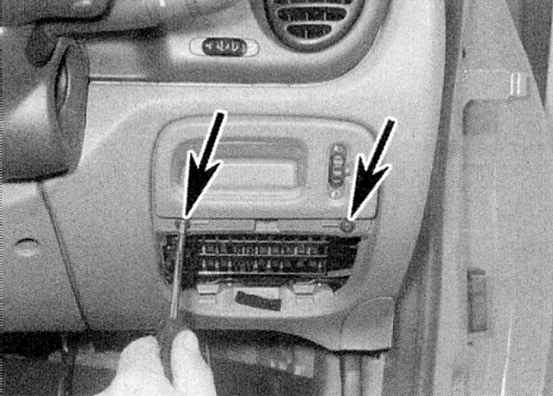

1. Снимите крышку блока предохранителей, затем отверните винты крепления панели выключателя (обратитесь к сопроводительной иллюстрации). 2a. Снимите панель выключателя. 2b. Oтсоедините разъемы электропроводки (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

Выключатели на центральной панели

СНЯТИЕ И УСТАНОВКА

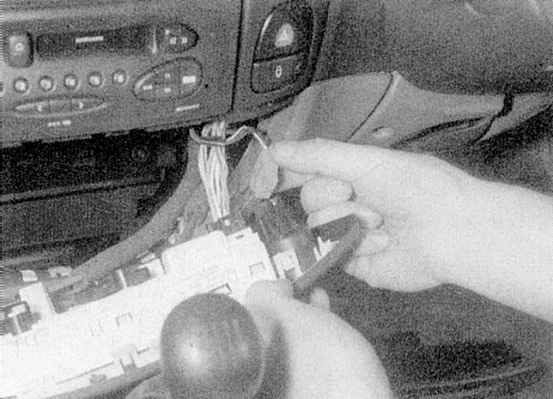

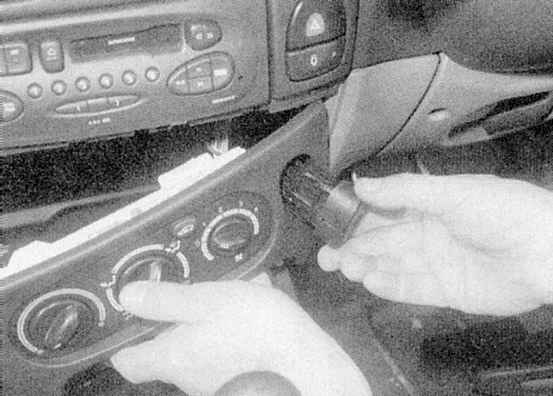

1. Снимите панель управления отопителем (обратитесь к Главе Система охлаждения, отопления). 2a. Нажмите крепежные скобы. 2b. Вытолкните соответствующий выключатель и отсоедините разъем электропроводки (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

Передние выключатели центральной консоли

ВСЕ МОДЕЛИ КРОМЕ SCENIC

СНЯТИЕ

1. Аккуратно отсоедините панель выключателя и снимите ее с центральной консоли, затем отсоедините разъемы электропроводки. 2. Отверните винты крепления выключателя и снимите его с панели. 3. Производите установку в обратном порядке.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Отверните болт, крепящий панель правой ниши для ног под центральной частью приборной панели. Опустите перед панели вниз, чтобы освободить установочный штифт, затем переместите ее вперед, чтобы расцепить задние фиксаторы. Аналогичным образом снимите левую панель. 2. Снимите панель выключателя с центральной консоли, отвернув два винта. Поднимите панель вверх, чтобы освободить скобы и центрирующие штифты, затем извлеките блок. Отсоедините разъемы электропроводки и снимите панель выключателя. 3. Чтобы снять выключатели заднего стеклоподъемника, нажмите четыре язычка и вытолкните выключатель из панели. Чтобы снять оставшиеся выключатели, отверните два крепежных болта. 4. Производите установку в обратном порядке.

Задние выключатели центральной консоли

СНЯТИЕ И УСТАНОВКА

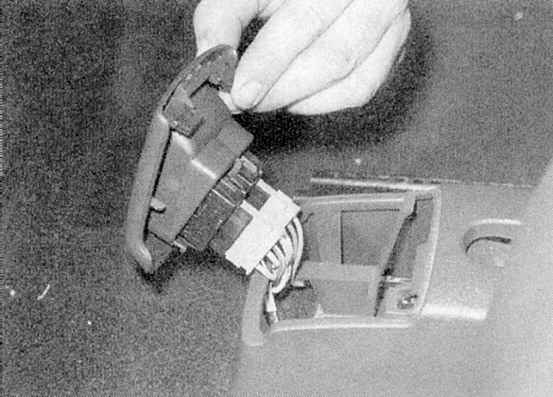

1. Аккуратно отсоедините панель выключателя от задней части центральной консоли и отсоедините разъемы электропроводки (обратитесь к сопроводительной иллюстрации). 2. Нажмите скобы и снимите выключатель, отмечая его расположение. 3. Производите установку в обратном порядке.

Выключатели установленные в двери

СНЯТИЕ И УСТАНОВКА

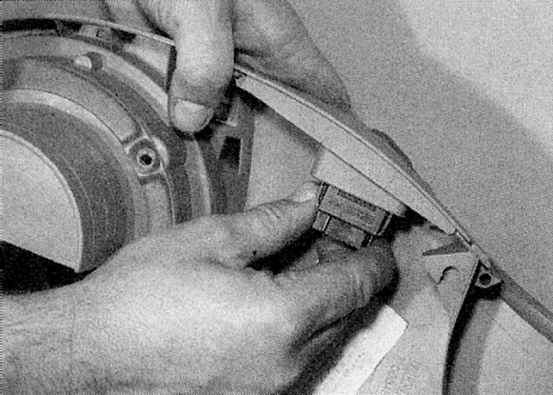

1. Снимите динамик с двери. 2. Отверните винты крепления и снимите отсек для хранения мелких вещей в основании двери. Отсоедините разъемы электропроводки. 3. Нажмите крепежные скобы и снимите выключатель (обратитесь к сопроводительной иллюстрации). 4. Производите установку в обратном порядке.

Выключатели на верхней консоли

СНЯТИЕ И УСТАНОВКА

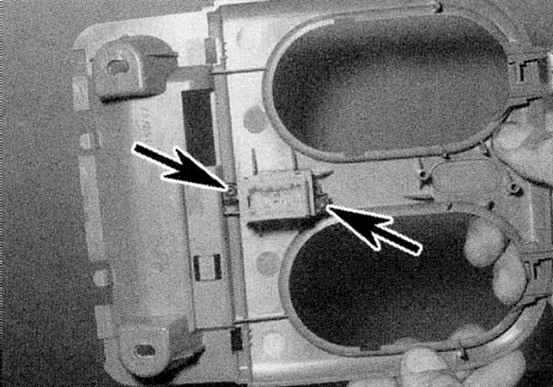

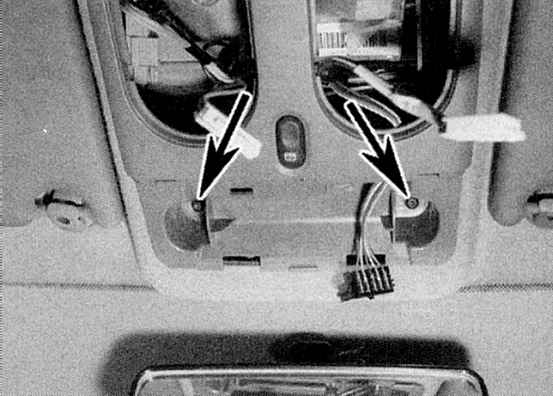

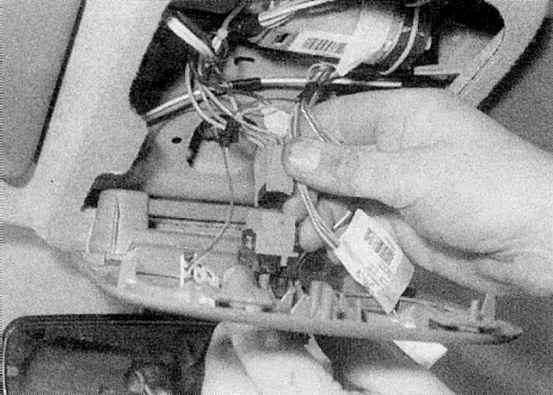

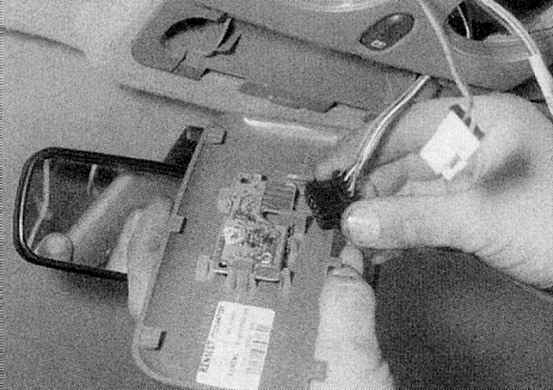

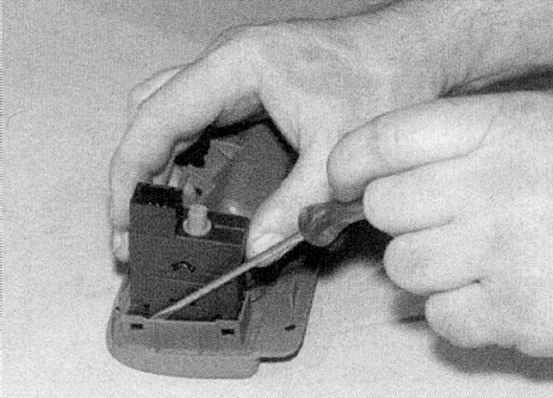

1. Выключатели освещения встроены в фонари внутреннего освещения (обратитесь к Разделу Замена ламп (фонари освещения салона)). Выключатель пока может быть снят следующим образом. 2. Сдвиньте вперед пластмассовую крышку с верхней консоли (обратитесь к сопроводительной иллюстрации). 3a. Отверните винты крепления. 3b. Cнимите сборку выключателей с крыши. Отсоедините разъемы проводки (обратитесь к иллюстрациям). 4. Отверните винты крепления и снимите выключатель с консоли (обратитесь к сопроводительной иллюстрации). 5. Производите установку в обратном порядке.

Выключатели на сиденьях

СНЯТИЕ И УСТАНОВКА

1. Аккуратно снимите с помощью отвертки панель выключателя с боку сиденья и отсоедините ее от разъема электропроводки. 2. Подсоедините разъем электропроводки и установите выключатель на место.

Выключатель стоп-сигнала

СНЯТИЕ И УСТАНОВКА

1. Обратитесь к Главе Тормозная система.

Выключатель подсветки салона

СНЯТИЕ И УСТАНОВКА

1. Откройте дверь и снимите резиновую оболочку с выключателя. 2. При помощи маленькой плоской отвертки нажмите крепежные скобы выключателя, затем аккуратно вытяните его из стойки. Отсоедините разъем электропроводки. Приклейте липкой лентой электропроводку к стойке, чтобы предотвратить ее падение в проем выключателя. 3. Производите установку в обратном порядке. Установите резиновую оболочку на выключатель и вдавите его на место.

Выключатель подсветки багажника

СНЯТИЕ И УСТАНОВКА

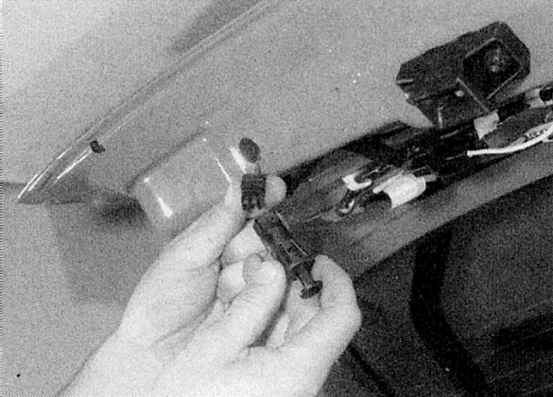

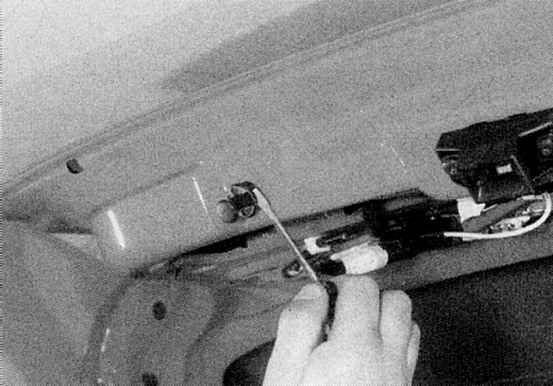

1a. Откройте крышку багажника/заднюю дверь, открывающуюся вверх. 1b. Аккуратно снимите с помощью отвертки выключатель и отсоедините разъем электропроводки (обратитесь к иллюстрациям). 2. Производите установку в обратном порядке.
