13.15. Снятие и установка мотора стеклоочистителя и тяги
ВСЕ МОДЕЛИ КРОМЕ SCENIC
|
|
|
1. Снимите аккумулятор.
2. Работая через проем аккумулятора, отсоедините разъем электропроводки
от мотора стеклоочистителя.
|
|

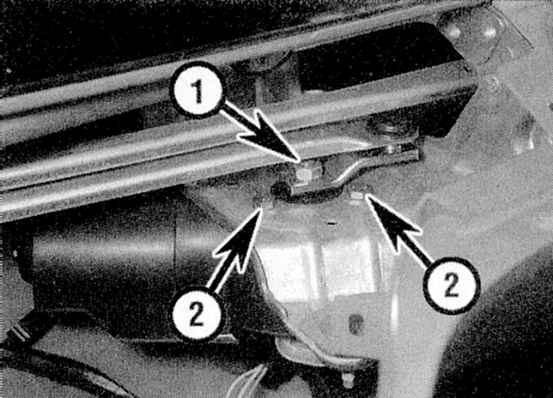

3. Отметьте положения вала мотора и кривошипа, затем отверните
крепежную гайку и шайбу. Отсоедините тягу стеклоочистителя
от вала мотора. Отверните болты крепления мотора и снимите
его с автомобиля (обратитесь к сопроводительной иллюстрации).
|
|
|
МОДЕЛИ SCENIC
|
|
|
1. Отсоедините отрицательный провод от аккумулятора.

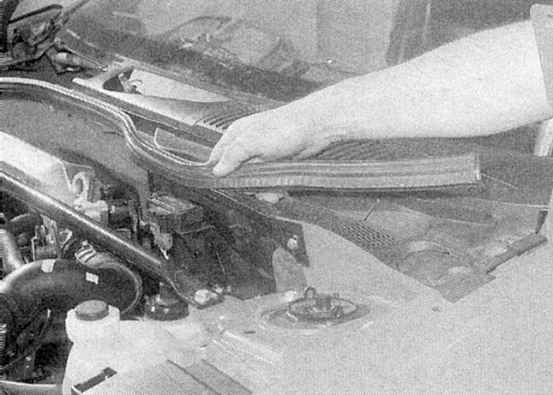

2. Снимите уплотнительную полосу на верхней части переборки двигательного
отделения.

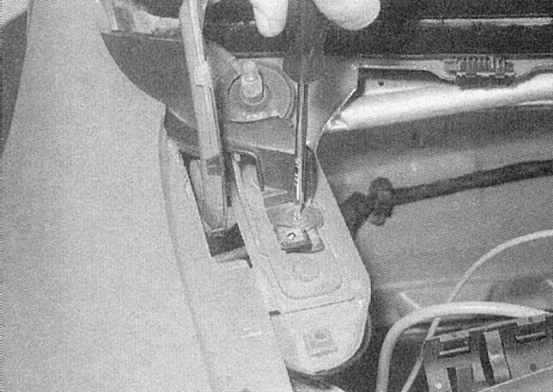

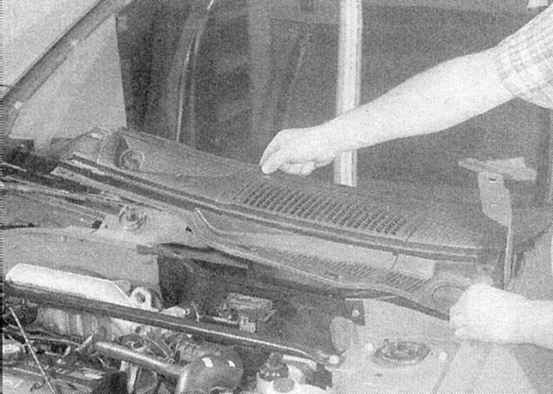

3. Отверните винты крепления и снимите две вентиляционные панели.

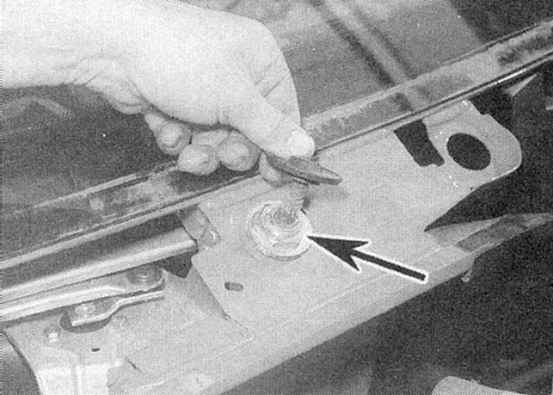

4. Отверните болты крепления и поднимите снимаемую часть панели
переборки, находящуюся перед механизмом стеклоочистителя.

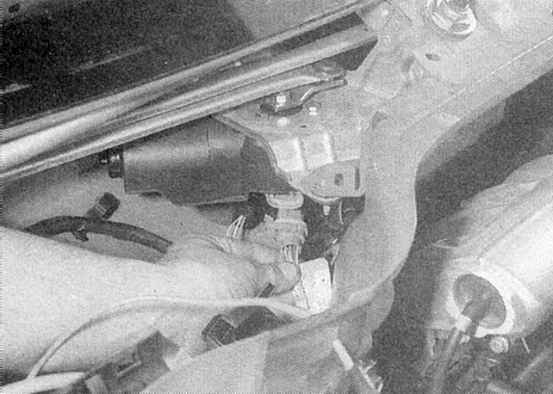

5. Отсоедините разъем электропроводки от мотора стеклоочистителя.
|
|

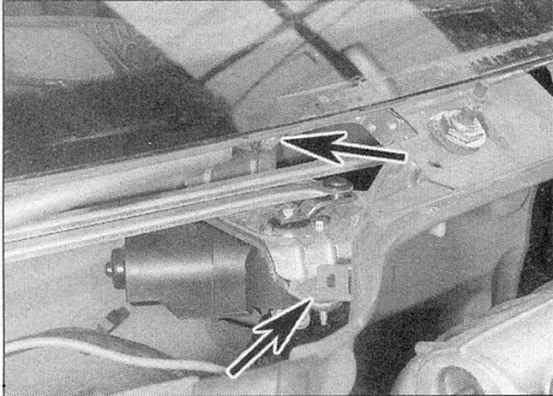

6. Отметьте положения вала мотора и кривошипа, затем отверните
крепежную гайку и шайбу. Отсоедините тягу стеклоочистителя

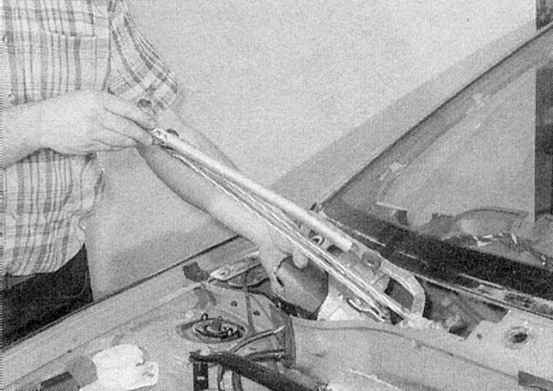

от вала мотора. Отверните болты крепления мотора и снимите
его с автомобиля.
|
|
|
|
|
|
|
1a. Установите мотор на место.
|
|
|
1b. Надежно затяните крепежные болты.
|
|
|
2. Совместите кривошип с валом мотора и надежно затяните
гайку оси.
|
|
|
3a. Подсоедините разъем электропроводки мотора.
|
|
|
3b. Установите и подключите аккумулятор.
|
|
|
3с. На моделях Scenic, установите панель коробки воздухопритока
и компоненты вентиляционной панели.
|
|
|
|
|
