13.2. Общее описание плавких предохранителей и реле

Большинство плавких предохранителей установлено в блоке предохранителей, расположенном в салоне автомобиля со стороны водителя. Дополнительные плавкие предохранители и некоторые реле установлены в блоке предохранителей/реле с левой стороны двигательного отсека.

На всех моделях кроме Scenic, предохранители высокого тока находятся в блоке предохранителей питания, установленного в правой части двигательного отсека, рядом с аккумулятором, на моделях Scenic главный предохранитель на 60А установлен под пассажирским сиденьем, рядом с аккумулятором (обратитесь к иллюстрациям).

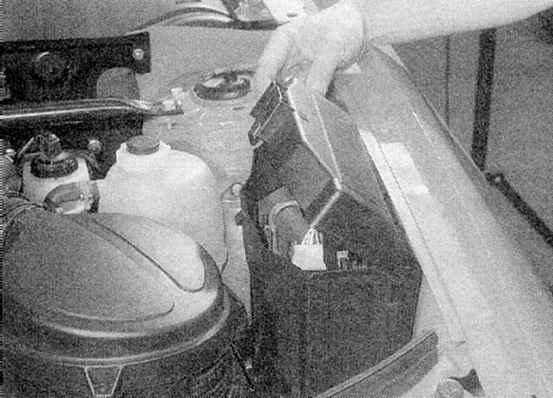

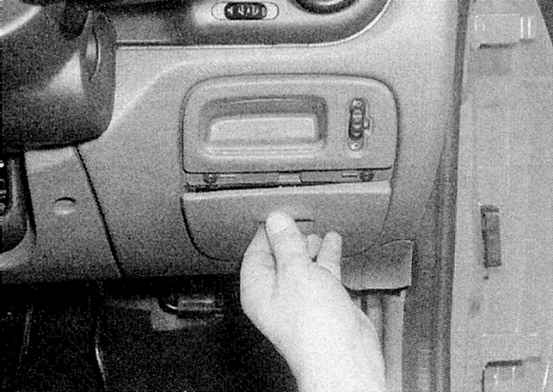

Получить доступ к главному блоку предохранителей, откройте крышку. Для доступа к плавким предохранителям, установленным в двигательном отсеке просто отсоедините крышку. Для доступа к предохранителям высокого тока снимите крышку аккумулятора или снимите панель ветрового стекла и рычаги стеклоочистителя.

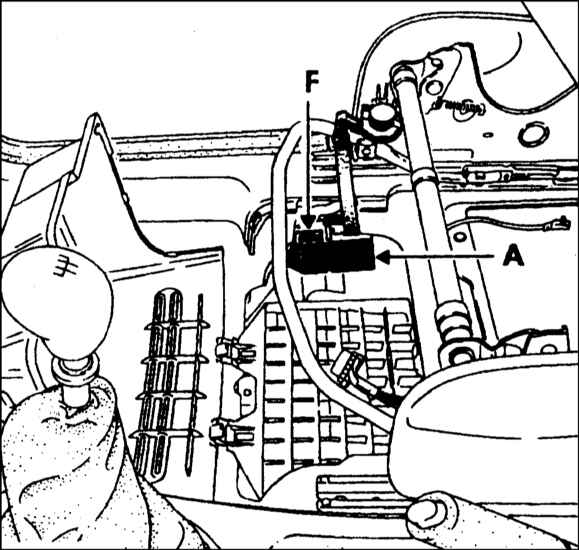

Плавкий предохранитель, установленный под сиденьем — Scenic

А — Разъем блока питания F — Плавкий предохранитель 60А

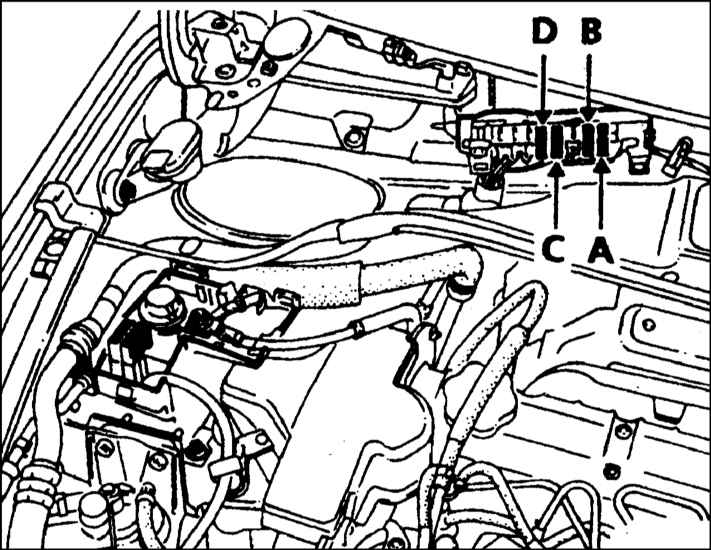

Расположение блока предохранителей питания — Scenic

А — Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке В — Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке С — Черный, 40А — кондиционер воздуха D — Красный, 60А — подогрев лобового стекла	Дополнительный блок предохранителей питания: 30А — система впрыска топлива (бензин) 70А — система преднакала (дизель) 40А — ABS

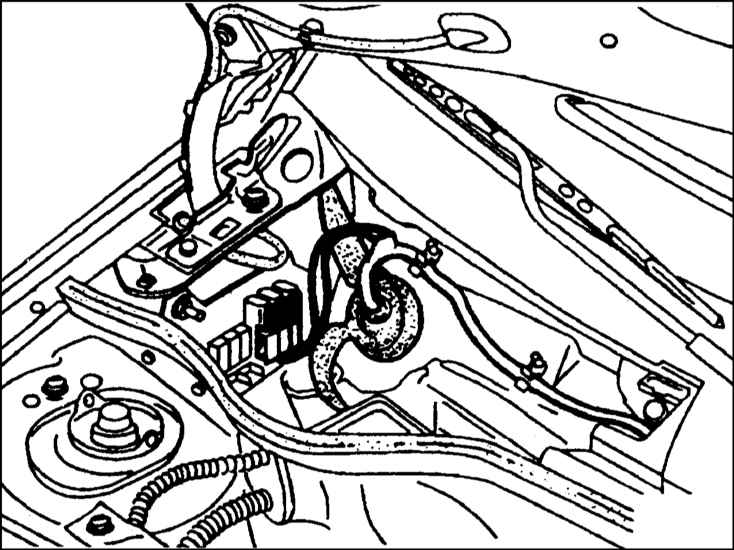

Расположение блока предохранителей питания — кроме Scenic

Коричневый, 30А — система впрыска топлива (бензин) Коричневый, 70А — система преднакала (дизель) Черный, 40А — кондиционер воздуха Зеленый, 60А — разъем блока питания	Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке и мотор стеклоочистителя

Список цепей, которые защищают плавкий предохранитель, находится на крышке блока предохранителей.
Перед снятием плавкого предохранителя, сначала выключите соответствующую цепь (или зажигание), затем вытяните плавкий предохранитель из зажимов. Инструмент для снятия предохранителя прикреплен к задней части крышки. В предохранителе должен быть видим провод; если плавкий предохранитель сгорел, провод будет сломан или оплавлен.
При замене используйте предохранитель с идентичной характеристикой. Никогда не заменяйте плавкий предохранитель более одного раза без выявления и устранения причины неисправности. Характеристика плавких предохранителей напечатана на задних частях и дополнительно они закодированы цветом.
Где плавкий предохранитель защищает более одной цепи, проверьте каждую цепь. Всегда имейте на автомобиле запасные плавкие предохранители каждой характеристики.

Реле

Большинство реле установлено в блоке предохранителей, расположенном в салоне автомобиля со стороны водителя. Дополнительные реле установлены в блоке предохранителей/реле с левой стороны двигательного отсека.

Чтобы получить доступ к блоку реле, снимите панель выключателя со стороны водителя как описано в Разделе Снятие и установка выключателей.

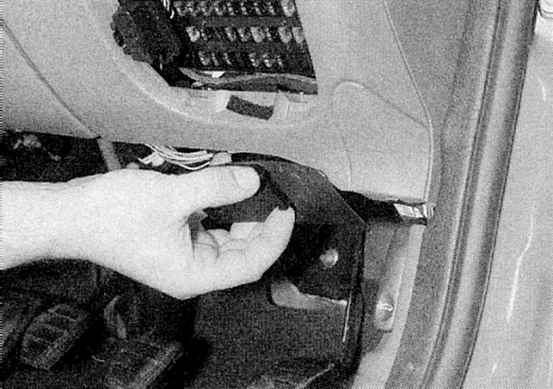

Отверните винт крепления, затем отсоедините пластмассовую защитную пластину с основания на блоке предохранителей.

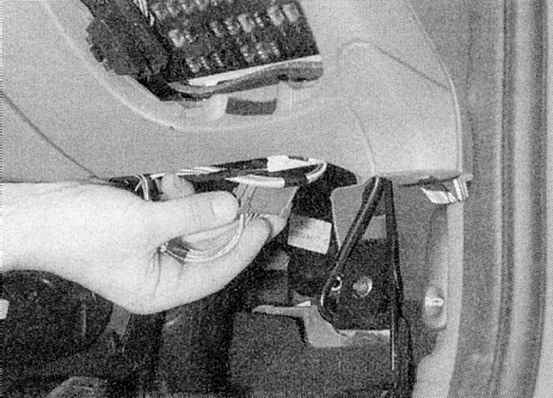

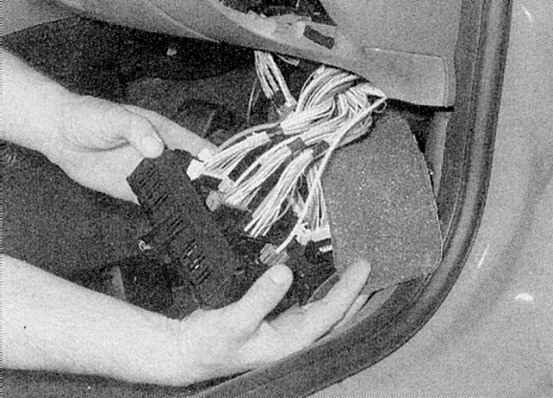

Выпустите крепежные скобы и отсоедините четыре разъема электропроводки от основания блока предохранителей. Освободите блок предохранителей от боковых крепежных скоб, затем аккуратно опустите сборку вниз.

Выпустите крепежные скобы и снимите крышку, чтобы получить доступ к различным реле (обратитесь к иллюстрациям).

Производите установку в обратном порядке.
Если не работает управляемая реле цепь или система, и предполагается неисправность реле, включите систему. Если реле функционирует, при его включении должен быть слышен щелчок. В этом случае неисправны компоненты или электропроводка системы. Если не слышно, что реле включается, то к реле не поступает питающее напряжение, напряжение переключения или реле неисправно. Проверка реле сводится к замене на заведомо исправное, но будьте осторожны — некоторые реле могут быть похожи внешне и функционально, а другие выглядят одинаково, но исполняют различные функции.
Перед заменой реле выключите зажигание. Затем реле просто вытяните из зажимов и вставьте новое.
