13.5. Замена ламп (фонари освещения салона)

Руководствуйтесь Разделом Замена ламп (внешние осветительные приборы), параграф 1.

Фонарь освещения передней части салона и фонарь для чтения

МОДЕЛИ С ОБЪЕДИНЕННЫМ БЛОКОМ ФОНАРЯ

ЗАМЕНА

1. При помощи плоской отвертки, аккуратно отсоедините крышку блока фонаря с верхней консоли. 2. Снимите соответствующую лампу. 3. Производите установку в обратном порядке.

МОДЕЛИ С ОТДЕЛЬНЫМИ ФОНАРЯМИ

ЗАМЕНА

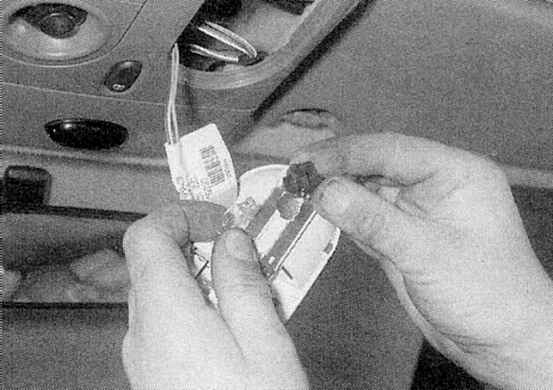

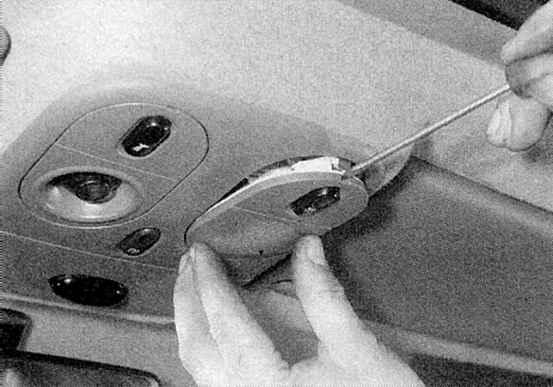

1. При помощи плоской отвертки, аккуратно снимите сборку блока фонаря (обратитесь к сопроводительной иллюстрации). 2. Поверните держатель лампы против часовой стрелки и снимите его с фонаря. Вытяните лампу из держателя (обратитесь к сопроводительной иллюстрации). 3. Производите установку в обратном порядке.

Освещение задней части салона

ЗАМЕНА

1. При помощи плоской отвертки, аккуратно отсоедините рассеиватель, затем освободите лампу и снимите ее с блока фонаря. 2. Производите установку в обратном порядке.

Лампа подсветки багажника

ЗАМЕНА

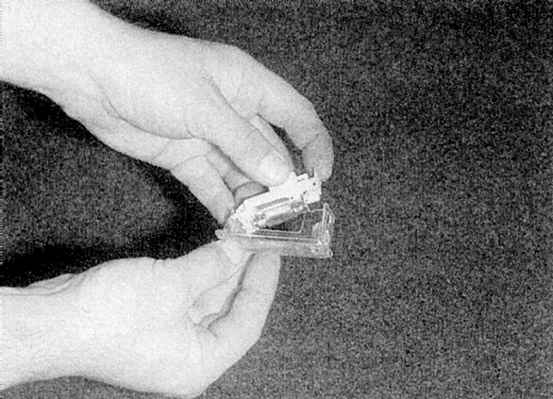

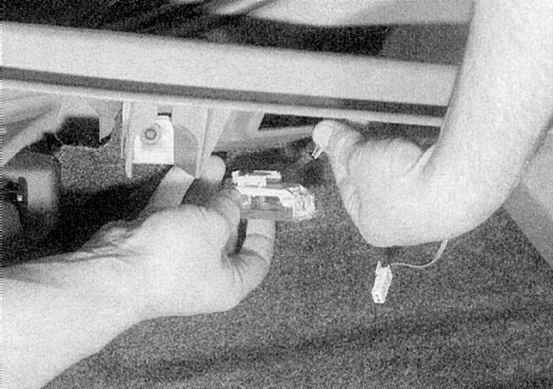

1. При помощи плоской отвертки, аккуратно отсоедините блок фонаря с панели отделки и отсоедините его от разъема электропроводки (обратитесь к сопроводительной иллюстрации). 2. Нажмите крепежную скобу и освободите рассеиватель от блока фонаря, затем снимите лампу (обратитесь к сопроводительной иллюстрации). 3. Производите установку в обратном порядке.

Лампы освещения приборной панели/контрольные лампы

ЗАМЕНА

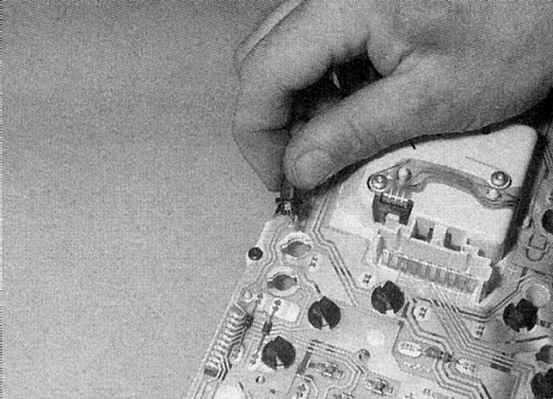

1. Снимите приборную панель как описано в Разделе Снятие и установка приборной панели. 2. Поверните соответствующий держатель лампы против часовой стрелки и извлеките его с задней части панели (обратитесь к сопроводительной иллюстрации). 3. Все лампы встроены в свои держатели. 4. Установите держатель лампы, затем - приборную панель, как описано в Разделе Снятие и установка приборной панели.

Лампа подсветки вещевого ящика

ЗАМЕНА

1. Откройте вещевой ящик и замените лампу как описано выше.

Лампа многофункционального дисплея

ЗАМЕНА

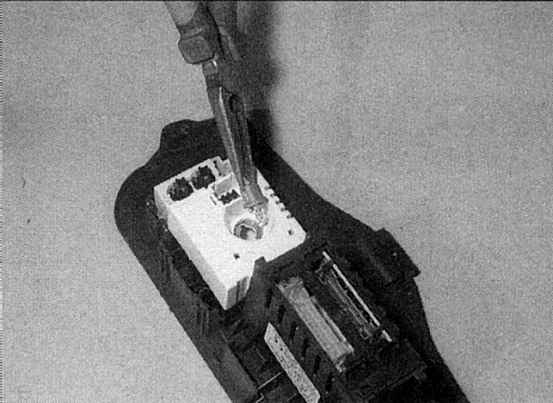

1. Снимите многофункциональный дисплей как описано в Разделе Снятие и установка многофункционального дисплея. 2. Поверните держатель лампы на 90° и снимите его с дисплея (обратитесь к сопроводительной иллюстрации). 3. Производите установку в обратном снятию порядке.

Лампа освещения прикуривателя

ЗАМЕНА

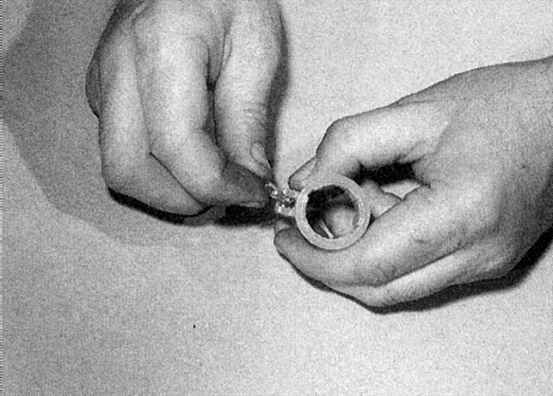

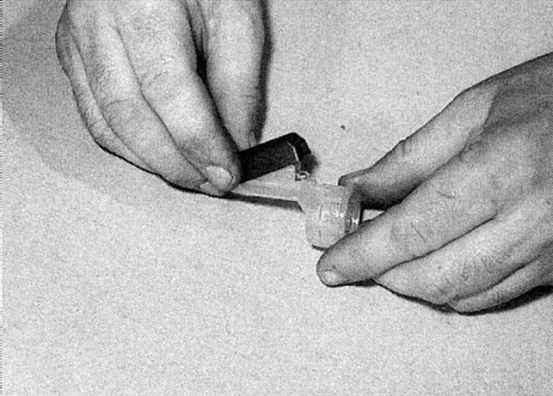

1. Снимите прикуриватель как описано в Разделе Снятие и установка прикуривателя. 2a. Отсоедините крышку лампы. 2b. Вытяните лампу из держателя (обратитесь к иллюстрациям). 3. Производите установку в обратном порядке.

Лампы подсветки выключателей

ЗАМЕНА

1. Все выключатели оснащены лампами освещения. На некоторых выключателях, эти лампы можно снять, повернув их держатель на 90°. Однако некоторые выключатели имеются встроенные лампы. Поэтому для ее замены необходимо заменить выключатель.
