13.48. Снятие и установка центральной консоли

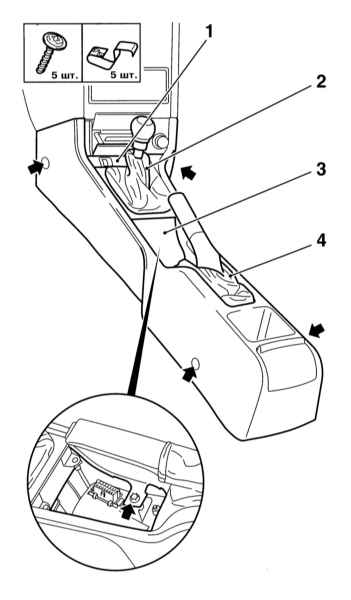

Детали установки центральной консоли

Крепежные винты показаны стрелками


1 — Заглушка 2 — Защитный чехол рычага переключения передач	3 — Вещевой карман центральной консоли 4 — Защитный чехол рычага стояночного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

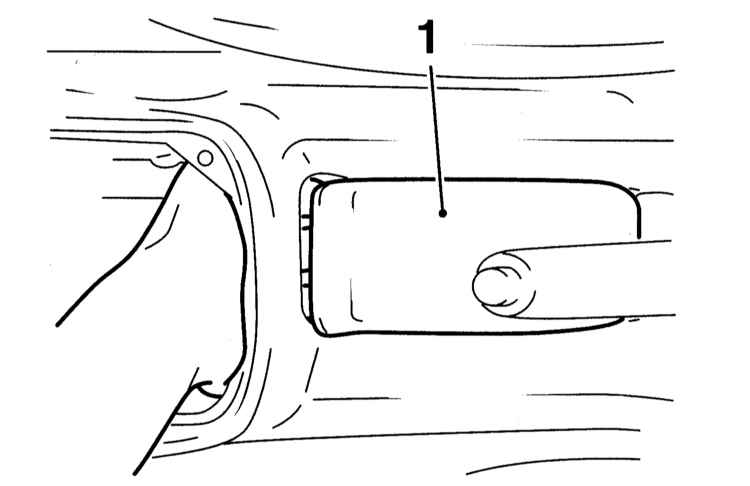

Снимите центральную крышку под рычагом управления стояночного тормоза.

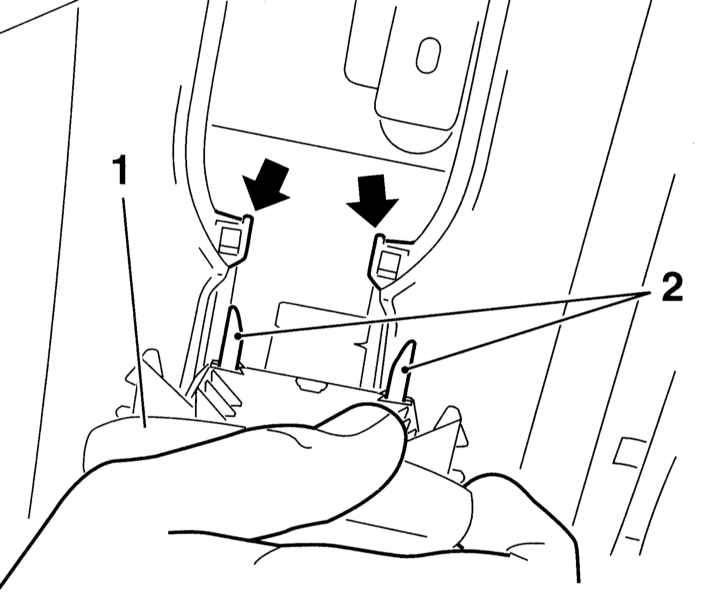

Взведите стояночный тормоз и снимите с центральной консоли защитный чехол рычага его управления (см. иллюстрацию *Детали установки центральной консоли). Высвободите нижний край защитного чехла рычага переключения передач из фиксаторов на центральной консоли (см. иллюстрацию Детали установки центральной консоли*). При соответствующей комплектации, поддев отверткой, высвободите из передней части центральной консоли выключателей подогрева сидений. На моделях, оборудованных антипробуксовочной системой (TCS), действуя в аналогичной манере, снимите выключатель TCS.
Отпустите фиксаторы, выверните крепежные винты с консоли и снимите пепельницу. A — Винты крепления пепельницы (модели Astra) 1 — Облицовочная панель B — Винты крепления пепельницы (модели Zafira) C — Винты крепления центральной консоли	A. B. C.

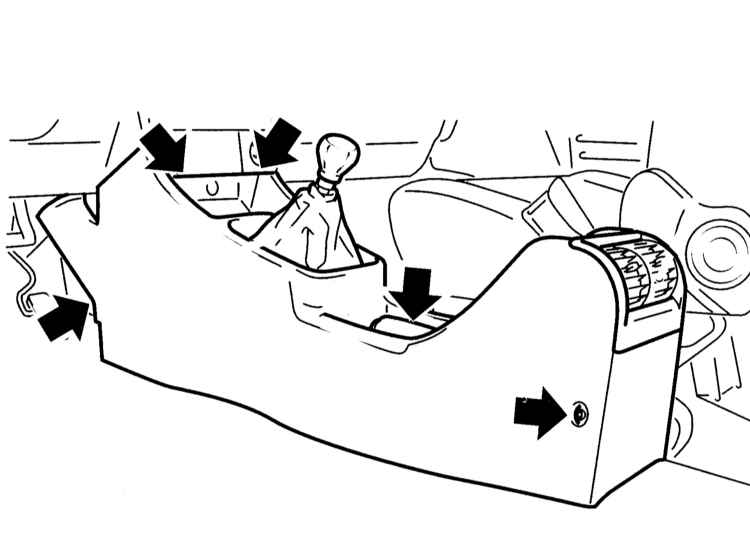

Отсоедините электропроводку от прикуривателя. Снимите заглушки (где установлены) и выверните винты крепления консоли, - два винта установлены по бокам сборки, один - под рычагом стояночного тормоза, и еще один - в передней части консоли. Поднимите центральную консоль с пола и вынесите ее из салона.
Установка производится в обратном порядке.
