13.45. Снятие и установка ремней безопасности

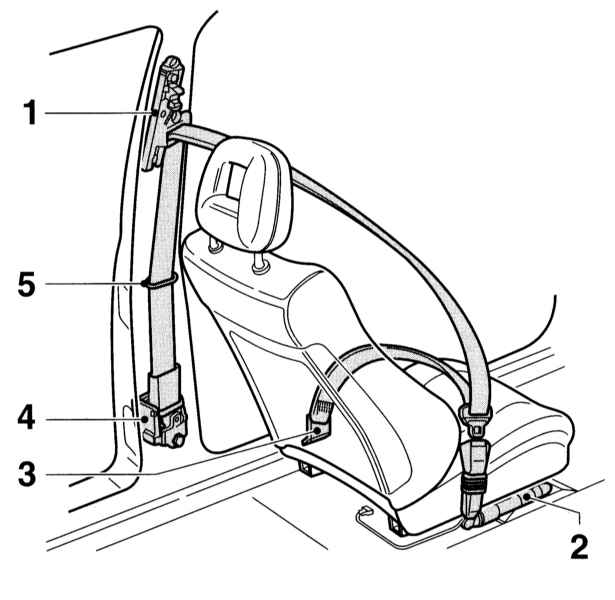

Схема крепления ремня безопасности переднего сиденья
Передний ремень и возвратное устройство
|
|
- Снимите переднее сиденье (см.
Снятие и установка
передних сидений).
- Отпустите крепеж и снимите катушку с нижней части стойки В.
Снимите конец ремня с катушки.
|
- Стяните резиновое уплотнение со стойки В и снимите верхнюю и
нижнюю декоративные накладки стойки. Накладки крепятся фиксаторами,
для снятия которых потребуется шлицевая отвертка с широким жалом,
- постарайтесь запомнить установочное положение панелей.
|
|

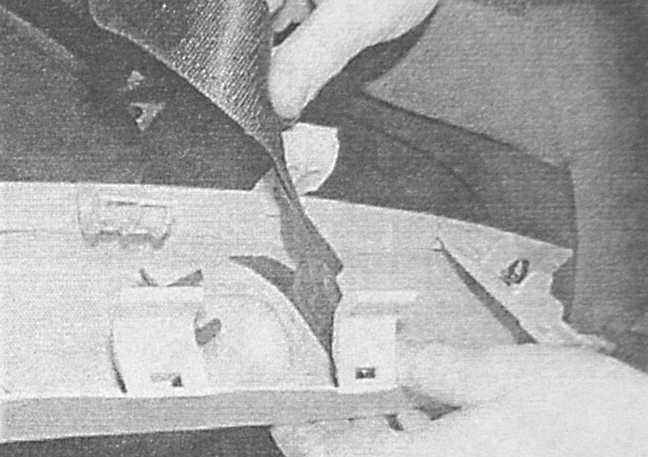

- Продев через паз, высвободите ремень из верхней отделочной панели.
|
|

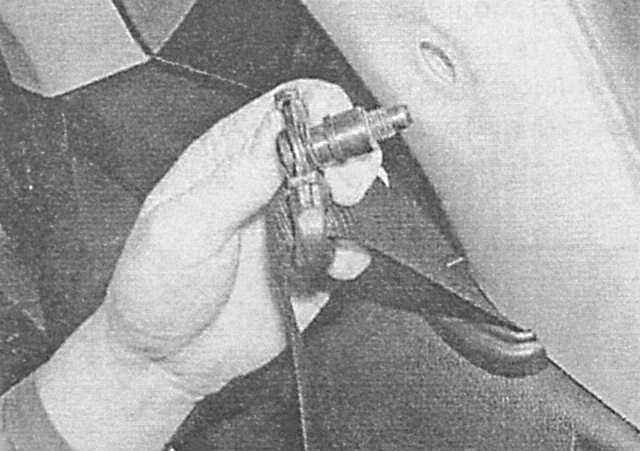

- Выверните крепежный болт и снимите петлю ремня с верхнего регулируемого анкерного
узла (см. иллюстрацию Схема
крепления ремня безопасности переднего сиденья).
- В случае необходимости отсоедините наружную декоративную панель, выверните
крепежные винты и снимите верхний регулируемый анкерный узел со
стойки В (см. иллюстрацию Схема
крепления ремня безопасности переднего сиденья).
- Высвободите ремень из направляющей скобы на стойке В (см. иллюстрацию
Схема крепления ремня безопасности
переднего сиденья).
|

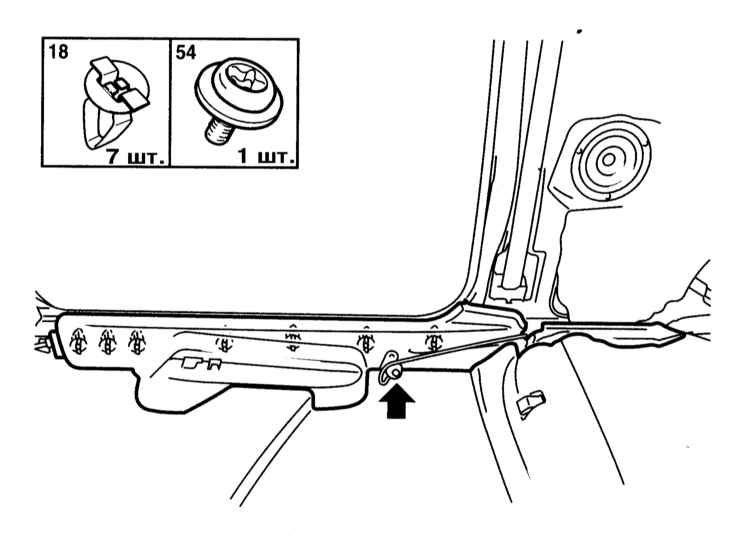

- С целью обеспечения доступа к нижней части стойки В снимите
внутреннюю декоративную накладку порога.
|
|

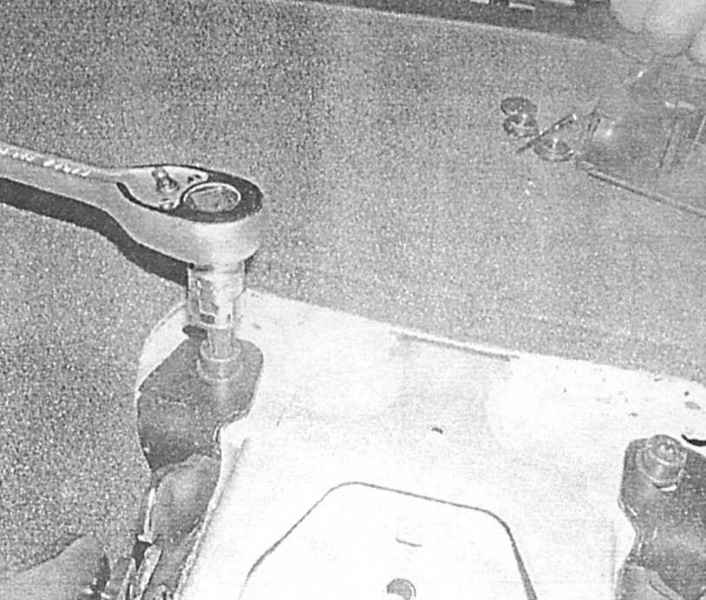

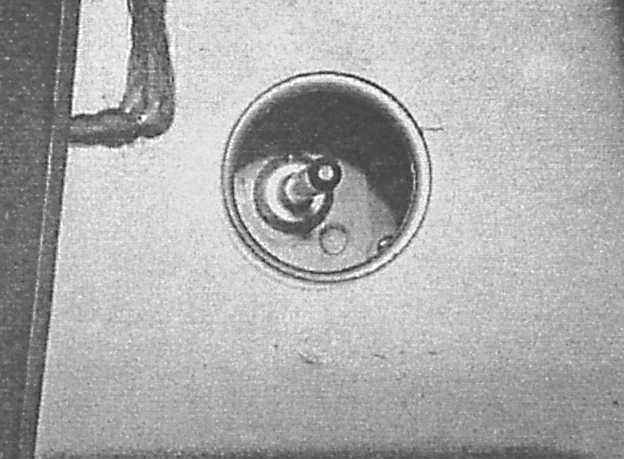

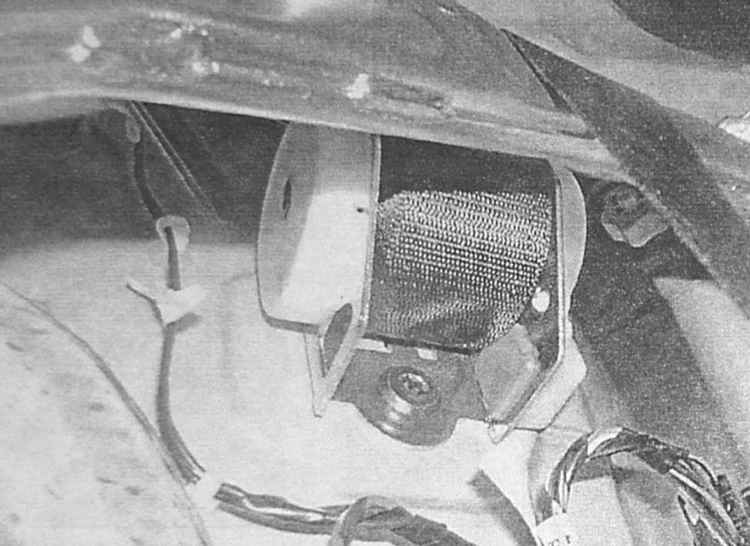

- С целью обеспечения доступа к гайке крепления возвратного устройства, извлеките
пробку, установленную с наружной стороны стойки В. Для отворачивания
гайки от вваренной в стойку шпильки потребуется глубокая торцевая
головка. Шпилька установлена для того, чтобы гайка не проваливалась
в стойку и под порог. Отдайте гайку и снимите со стойки барабан
возвратного устройства вместе намотанным на него ремнем (см. иллюстрацию
Схема крепления ремня
безопасности переднего сиденья).
|
|

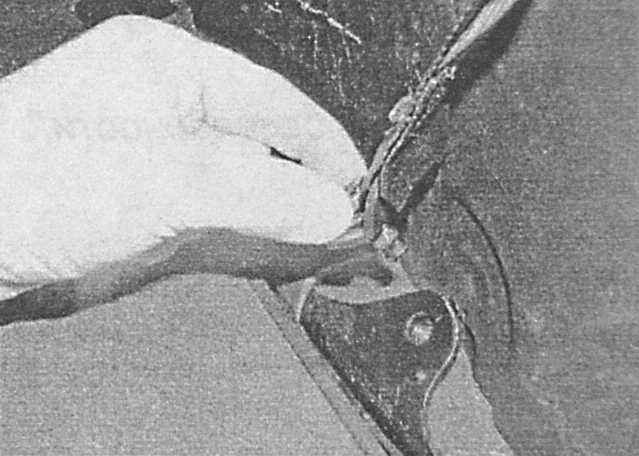

- Анкерный узел ремня безопасности привернут болтом к внутренней
части сиденья, - тот же болт используется также для крепления
модуля аварийного натяжителя ремня.
- Установка производится в обратном порядке. Перед вворачиванием
крепежных болтов смажьте их резьбовую часть фиксирующим анаэробным
герметиком. Проследите, чтобы весь крепеж был затянут с требуемым
усилием.
|
|
Задний ремень безопасности и катушка
|
|
- Снимите заднюю панель внутренней отделки салона (см.
Снятие
и установка панелей внутренней отделки салона), - одним из
составляющих элементов данной процедуры является отворачивание
болта крепления нижней петли ремня.
- Выверните крепежный болт и снимите верхнюю петлю, - на
моделях
Zafira
она привернута к регулятору высоты.
- На
моделях Zafira
снимите накладку и выверните
болт крепления ремня к нижней боковой панели.
- На
моделях Zafira
отсоедините направляющую
от стойки С и снимите ее с ремня.
- Выверните крепежный болт и снимите катушку с кузовного элемента
барабан возвратного устройства.
- На
моделях Zafira
выверните крепежные винты
и снимите со стойки С верхний регулируемый анкерный узел ремня.
- Нижний анкерный узел снимается путем отдавания болта его крепления
после снятия задней подушки сиденья.
- Установка производится в обратном порядке. Перед вворачиванием
крепежных болтов смажьте их резьбовую часть фиксирующим анаэробным
герметиком. Проследите, чтобы весь крепеж был затянут с требуемым
усилием.
|
|
Ремень безопасности третьего ряда сидений и катушка (Zafira)
|
|
- Снимите покрытие пола багажного отделения.
- Снимите верхнюю секцию боковой отделки багажного отделения.
|
- Снимите заглушку и отдайте винт крепления анкерного узла ремня
безопасности к стойке С.
|
|
- Также снимите нижнюю петлю.
|
|
- Выверните крепежные винты и снимите со стойки С направляющую
ремня.
- Снимите нижнюю секцию боковой отделки багажного отделения.
|
- Выверните крепежный болт и снимите с кузовной панели барабан
возвратного устройства ремня.
|
|
- Для снятия нижнего анкерного узла необходимо демонтировать
центральную накладку.
|
|
- Установка производится в обратном порядке. Перед вворачиванием
крепежных болтов смажьте их резьбовую часть фиксирующим анаэробным
герметиком. Проследите, чтобы весь крепеж был затянут с требуемым
усилием.
|
|
Центральный ремень третьего ряда сидений (Zafira)
|
|
- Снимите подушку и спинку заднего сиденья (см.
Снятие
и установка задних сидений).
- С целью обеспечения доступа к анкерным узлам центрального ремня
безопасности выверните крепежные винты и снимите крышку.
- Выверните крепежные болты и снимите анкерные узлы с панели
пола.
- Отсоедините от катушки трос и выверните болт крепления катушки
к спинке.
- Установка производится в обратном порядке, - проследите, чтобы
весь крепеж был затянут с требуемым усилием.
|
|
|
