13.43. Снятие и установка задних сиденийПодушка сиденья
|
|

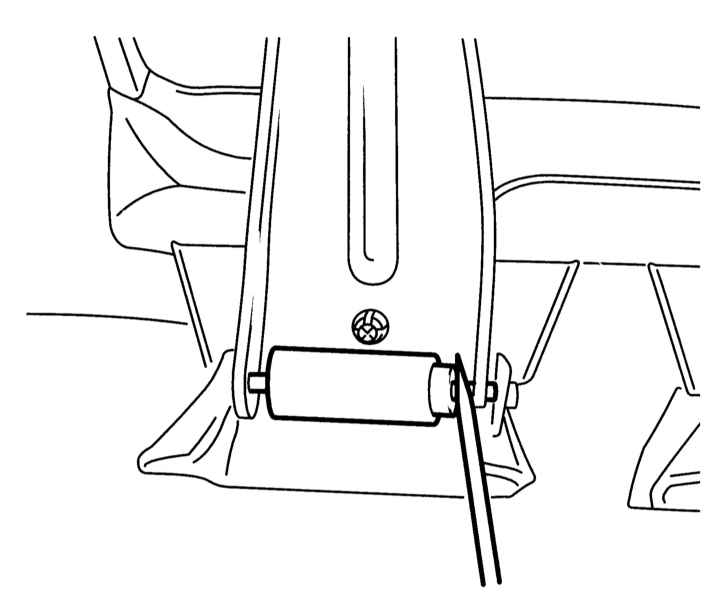

- Если сиденье раздельное, отожмите подпружиненные кнопки в его
передней части и освободите сиденье от поворотных кронштейнов.
|
|

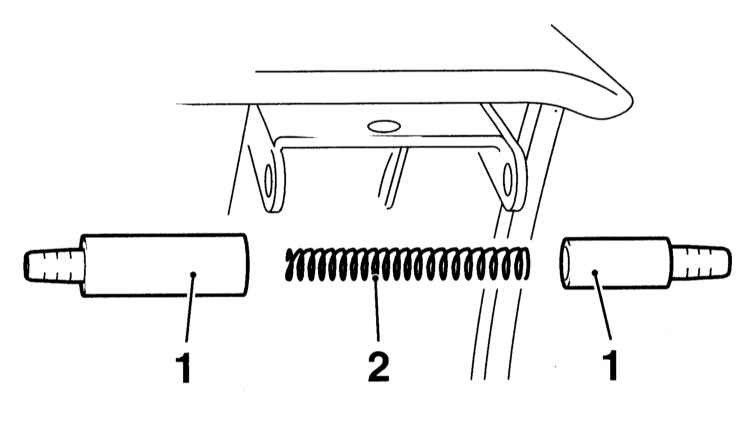

- Извлеките кнопки (1) и пружины (2).
|
|
- Поднимите подушку сиденья с пола и уберите ее из салона.
|
- Если сиденья нераздельные, сначала поднимите заднюю часть сиденья,
затем отцепите передние петли от крюков, надавив сиденье вниз
над крюками. Снимите подушку с пола и выньте ее из салона.
|
A.
B.
|
- Установка производится в обратном порядке, - проследите, чтобы
фиксаторы ремней прошли верху сиденья.
|
|
Спинка сиденья (модели Astra)
Снятие
|
|
- Снимите подушку сиденья (см. выше).
|

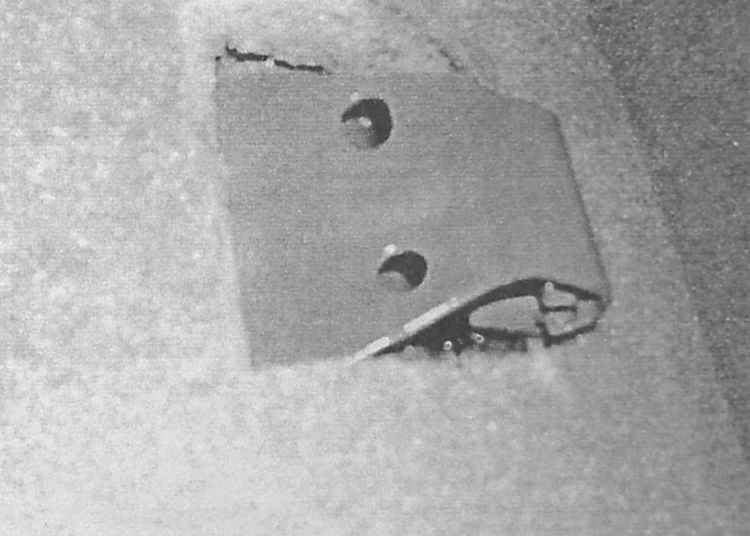

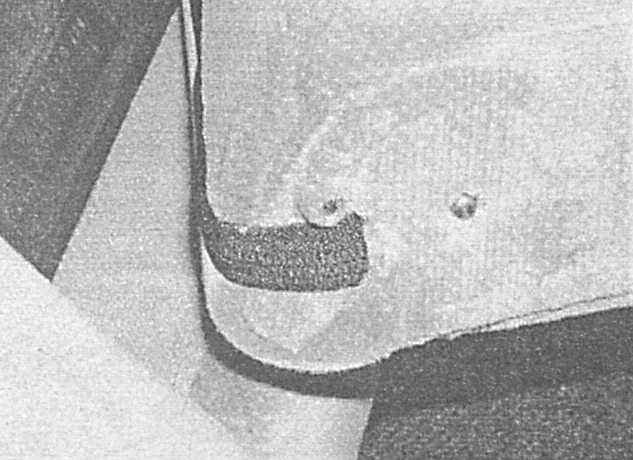

- Отклоните спинку вперед, выньте пластиковые заглушки и отогните
фетровые клапаны с углов спинки.
|
|

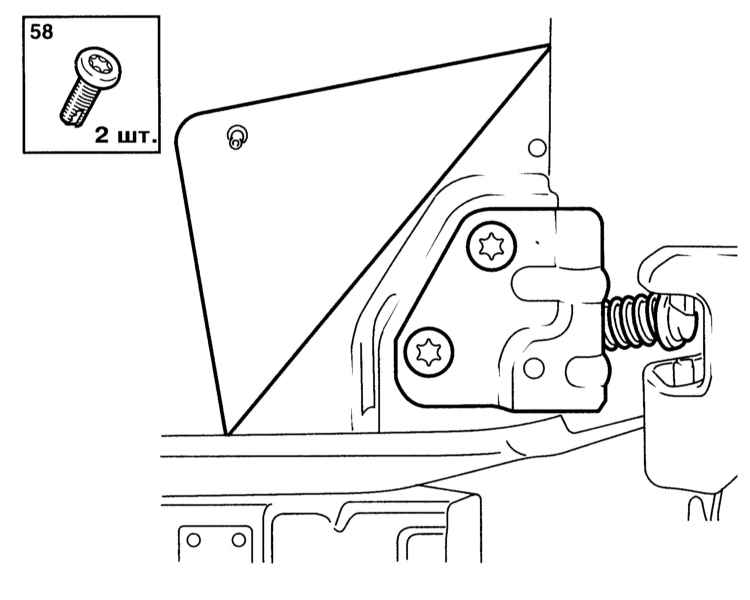

- Ключом TORX выверните болты крепления спинки к петлям и высвободите
петли из кузовных пазов. При необходимости, сожмите пружины отверткой.
|

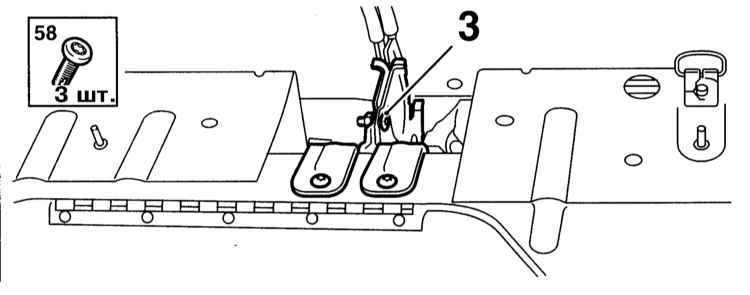

- Выверните болты крепления центральных петель, включая скрепляющий
петли болт.
|
|
- Поднимите переднюю часть спинки и выверните болты крепления
переднего кронштейна петли и анкерных узлов ремней безопасности.
|
|
- Поднимите спинку и извлеките ее из автомобиля.
|
- Для снятия подлокотника аккуратно отделите каждую его сторону
от корпуса.
|
|
|
Установка
|
|
- Устанавливая спинку, разумнее прежде собрать раздельные секции
и наружные кронштейны петель вне автомобиля. Сначала установите
кронштейны на наружные нижние углы спинок и затяните болты.
- Соберите спинки вместе, вверните болты и надежно их затяните.
- Вдвоем с помощником занесите сиденье в салон автомобиля, уложив
наружные штыри петель над пазами в панели пола, надавите на края
спинок так, чтобы подпружиненные защелки вошли в пазы.
- Вверните болты крепления центрального кронштейна и анкеров
ремней безопасности и надежно их затяните.
- Закрепите войлочные накладки пластиковыми заглушками.
- Установите подушку сиденья (см. выше).
|
|
Спинка сиденья (модели Zafira)

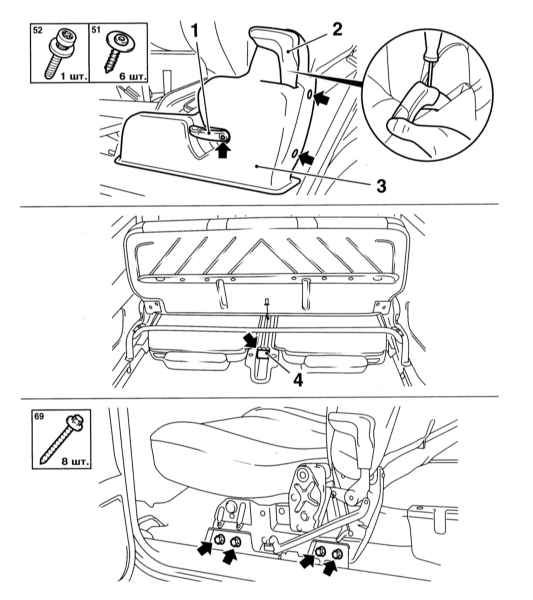

Снятие заднего сиденья на моделях Zafira
|
|
- Снимите покрытие пола в багажном отделении.

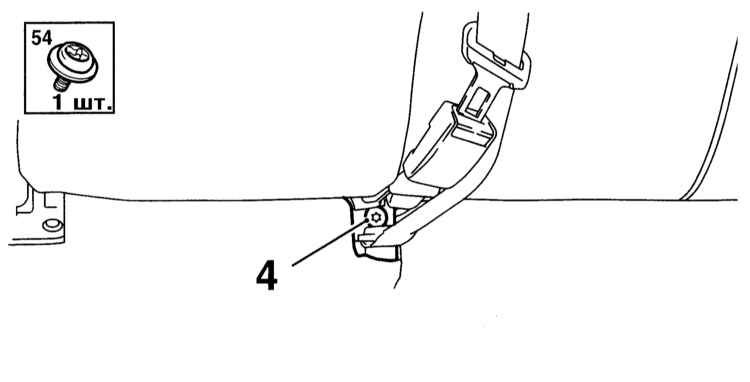

- Выверните крепежные винты и снимите с пола анкерный кронштейн
ремня безопасности.
- Выверните винты от кронштейна центральной петли.
- Отцепите заднюю защелку (4) (см. иллюстрацию Снятие
заднего сиденья на моделях Zafira), снимите
спинку и извлеките ее из салона.
- Установка производится в обратном порядке.
|
|
|
