13.47. Снятие и установка панелей внутренней отделки салона

Перед началом каких-либо работ с передними сиденьями ознакомьтесь с предупреждением в начале Снятие и установка передних сидений.

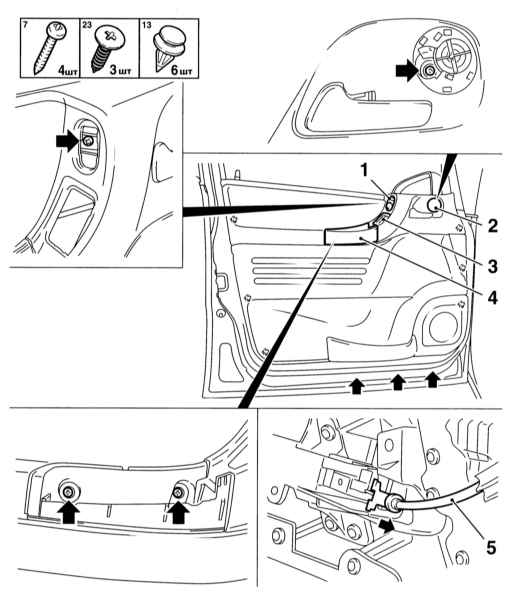

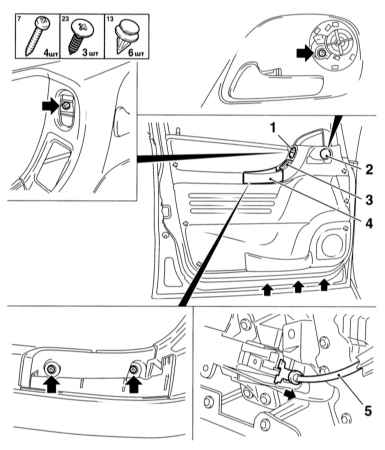

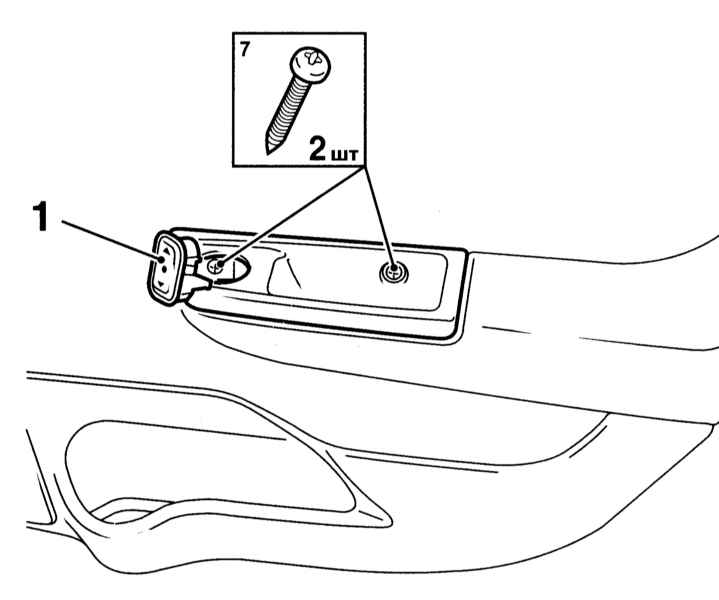

Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)

1 — Переключатель управления функционированием электропривода зеркала заднего вида 2 — Высокочастотный громкоговоритель	3 — Переключатель управления функционированием электропривода стеклоподъемника 4 — Рукоятка 5 — Трос рукоятки двери

Обивка передних дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

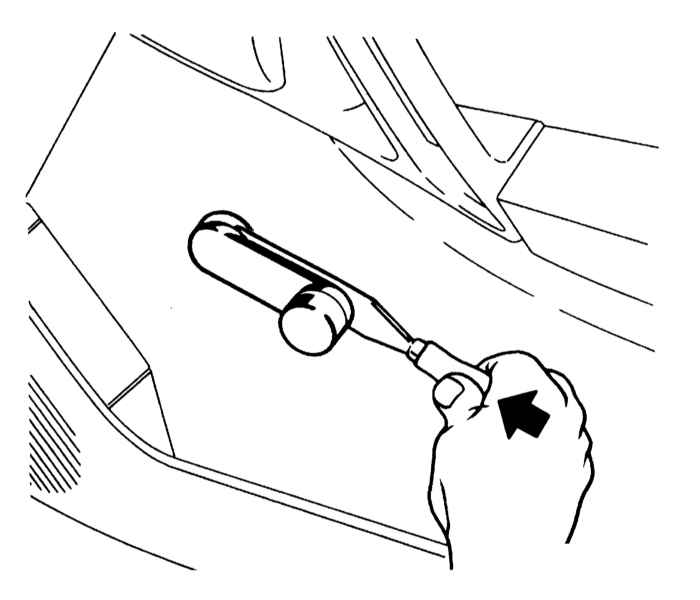

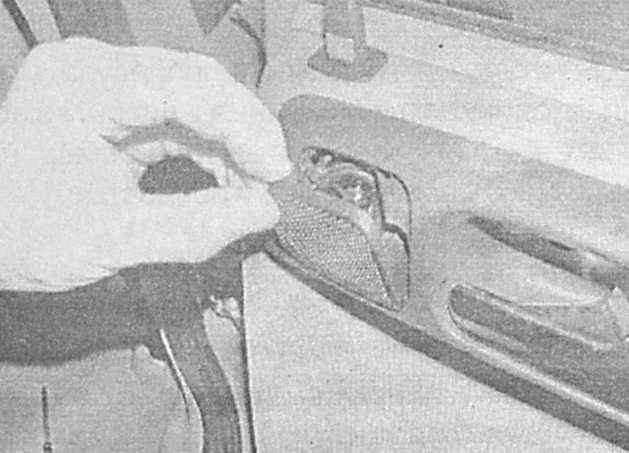

Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS. На моделях с электроприводными наружными зеркалами заднего вида аккуратно подденьте отверткой и высвободите из выньте из накладки переключатель управления функционированием электропривода, - отсоедините от переключателя электропроводку, на моделях с электроприводными стеклоподъемниками проделайте аналогичную процедуру с соответствующим переключателем (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)). На моделях с ручным приводом стеклоподъемников извлеките фиксирующую скобу и снимите ручку стеклоподъемника, - постарайтесь не повредить панель обивки. Снимите с панели защитную шайбу-накладку. Снимите защитный чехол с ручки регулировки положения дверного зеркала, затем снимите треугольную декоративную накладку. Отсоедините электропроводку от высокочастотного громкоговорителя, - если данный громкоговоритель установлен в накладке обивки, высвободите его оттуда и отсоедините проводку (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)). На моделях Astra аккуратно снимите накладку внутренней ручки двери (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)) и снимите ручку двери. Выверните винты крепления в нижней секции обивки, - на некоторых моделях винты находятся под накладкой, которую можно снять, вынув заглушку и отдав винт. Теперь необходимо высвободить пластмассовые фиксаторы крепления панели внутренней обивки из дверной рамы, - воспользуйтесь отверткой с плоским жалом, а лучше - специальным вильчатым приспособлением, позволяющим избежать повреждения фиксаторов. Фиксаторы расположены по всему периметру панели обивки. Во избежание повреждения лакокрасочного покрытия подложите под край панели картон. Высвободив фиксаторы, отсоедините приводной трос от внутренней ручки двери. Отделите от двери верхний край панели и снимите последнюю с дверной рамы. Наклеенная изоляционная пластиковая мембрана в случае необходимости может быть отклеена от двери, - действуйте крайне осторожно, постарайтесь не порвать мембрану. Установка производится в обратном порядке. Заменяйте сломанные пластмассовые фиксаторы. Если снимали мембрану, проследите за надежностью приклеивания ее на место.

Обивка задних дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

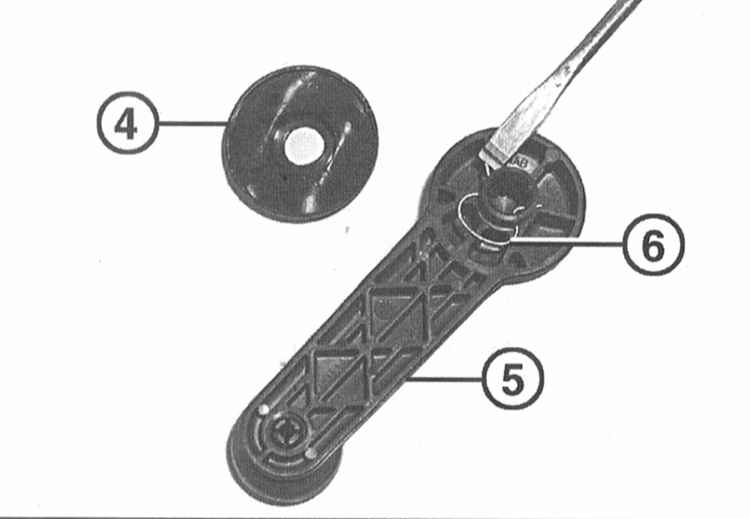

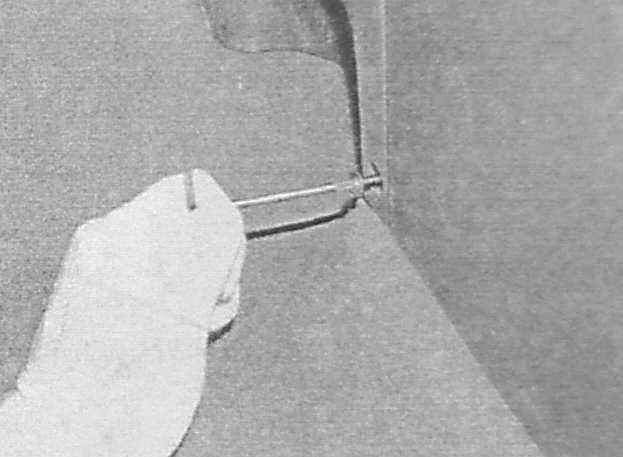

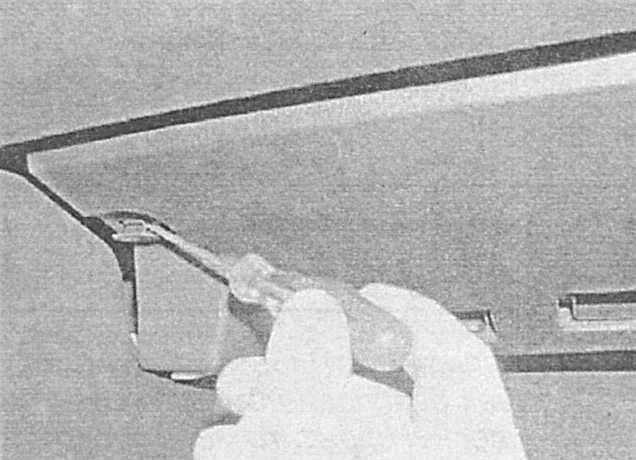

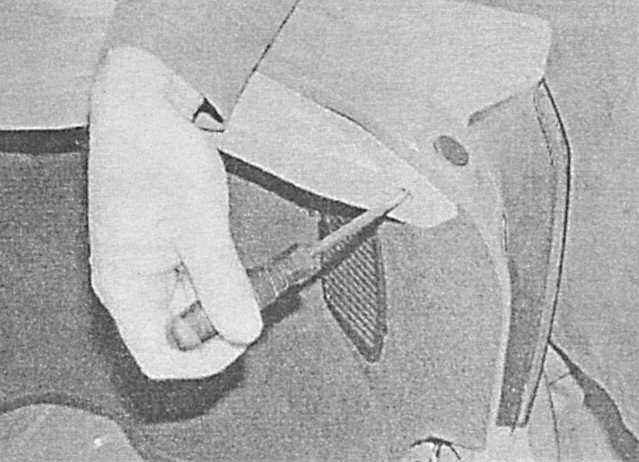

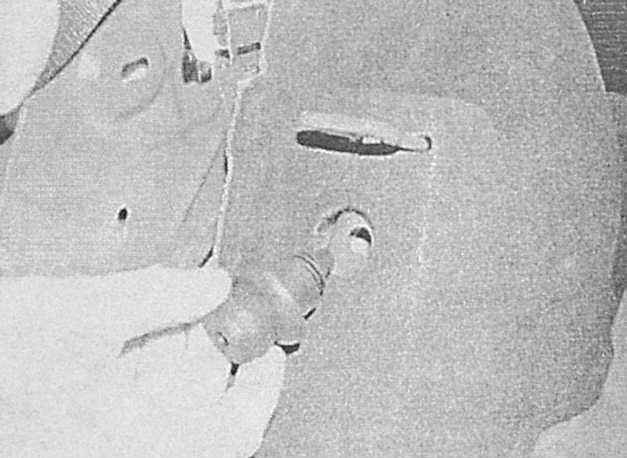

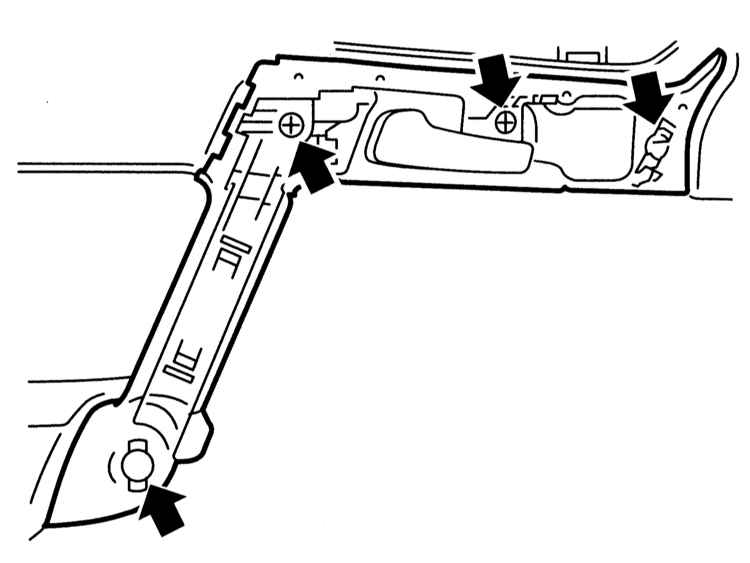

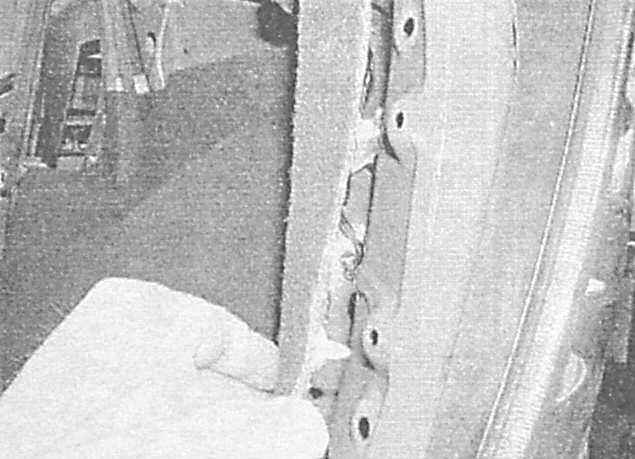

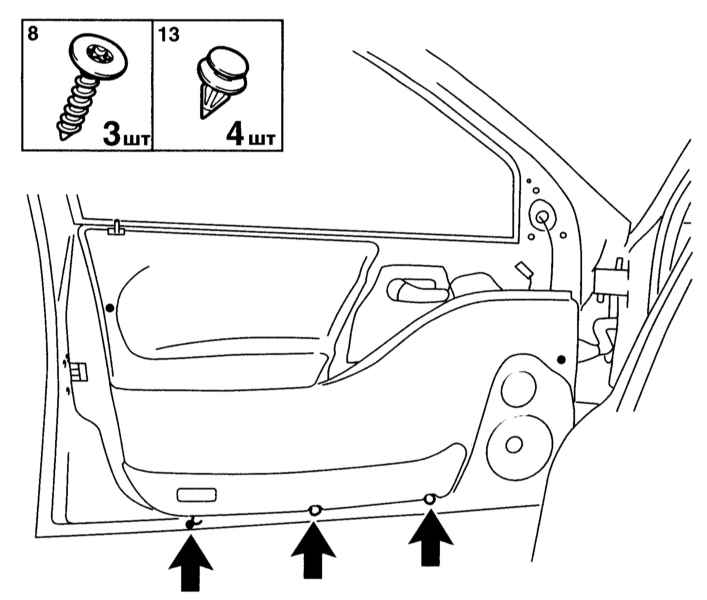

Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS. На моделях с электроприводными стеклоподъемниками аккуратно подденьте отверткой и высвободите из накладки переключатель управления функционированием электропривода, - отсоедините от переключателя электропроводку. На некоторых моделях переключатель крепится винтами. На моделях с ручным приводом стеклоподъемников извлеките фиксирующую скобу и снимите ручку стеклоподъемника, - постарайтесь не повредить панель обивки. Снимите с панели защитную шайбу-накладку. 4 — Защитная шайба-накладка 5 — Ручка привода стеклоподъемника 6 — Фиксирующая скоба В случае необходимости снимите пластмассовую крышку, выверните крепежные винты и снимите с панели обивки карман. Снимите пепельницу, в случае необходимости высвободите и снимите декоративную решетку высокочастотного громкоговорителя. Выверните винты крепления нижней секции панели обивки к дверной раме. Поддевая панель шлицевой отверткой, а лучше - специальным вильчатым захватом, отпустите расположенные по ее периметру пластмассовые фиксаторы. Отпустив фиксаторы, отсоедините приводной трос от внутренней ручки двери и электропроводку от высокочастотного громкоговорителя. Снимите панель обивки. В случае необходимости снимите пластиковую изолирующую мембрану, предварительно убрав приводные трос и тягу, - постарайтесь повредить мембрану. Установка производится в обратном порядке. Не забудьте заменить поврежденные при снятии фиксаторы. Проследите за надежностью фиксации изолирующей мембраны.

Дверь задка

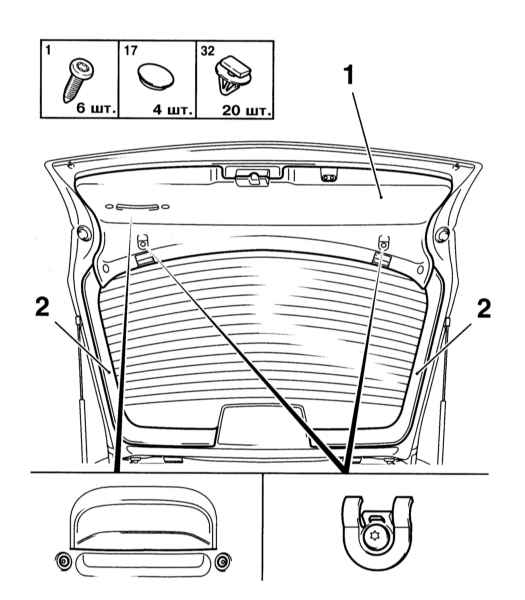

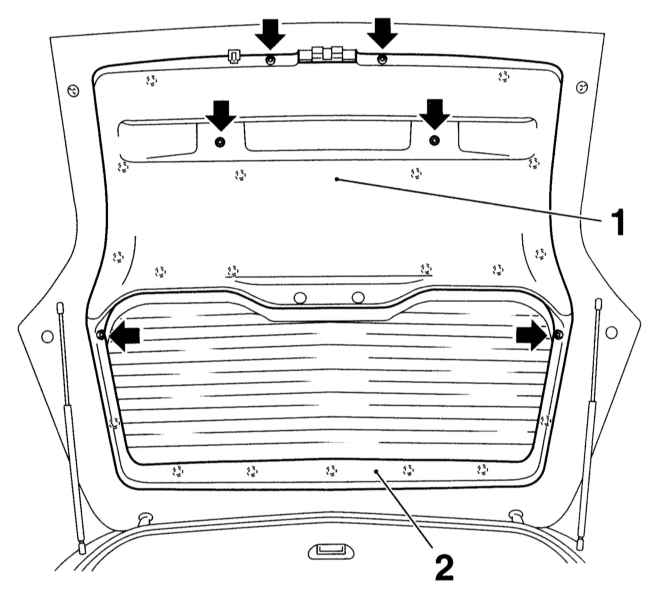

Схема расположения элементов крепежа панелей внутренней обивки двери задка (модели Хэтчбэк)

1 — Нижняя секция панели обивки	2 — Верхняя секция панели обивки

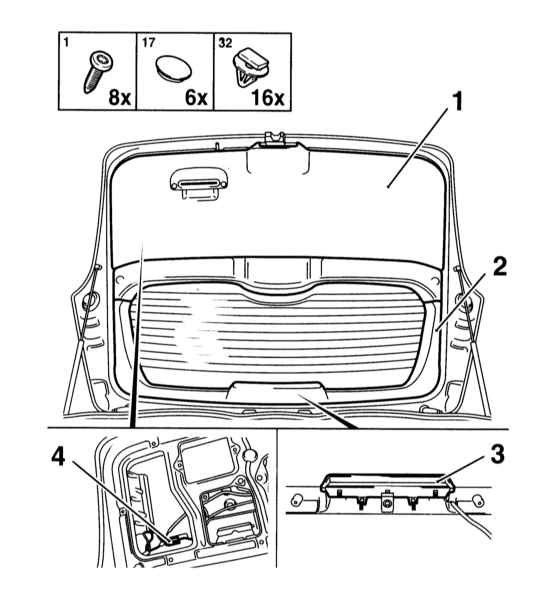

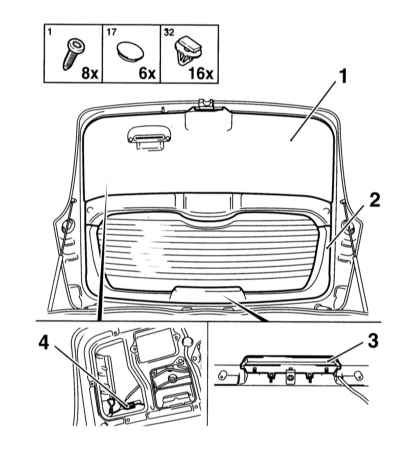

Схема расположения элементов крепежа панелей внутренней обивки двери задка (модели Универсал)

1 — Нижняя секция панели обивки 2 — Верхняя секция панели обивки	3 — Стоп-сигнал верхнего уровня 4 — Контактный разъем электропроводки стоп-сигнала верхнего уровня

Схема расположения элементов крепежа панелей внутренней обивки двери задка (модели Zafira)

1 — Нижняя секция панели обивки	2 — Верхняя секция панели обивки

Задняя боковая панель обивки салона (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите спинку заднего сиденья (см. Снятие и установка задних сидений). Широкой шлицевой отверткой отпустите фиксаторы и отделите панель от кузовного элемента. Действуйте осторожно, - постарайтесь не ломать фиксаторы. Установка производится в обратном порядке.

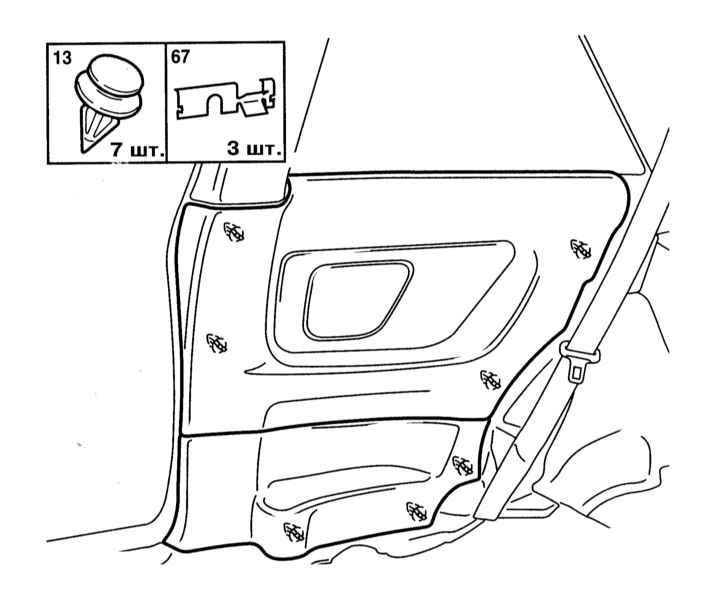

Задняя боковая панель обивки салона (модели Хэтчбэк)

ПОРЯДОК ВЫПОЛНЕНИЯ

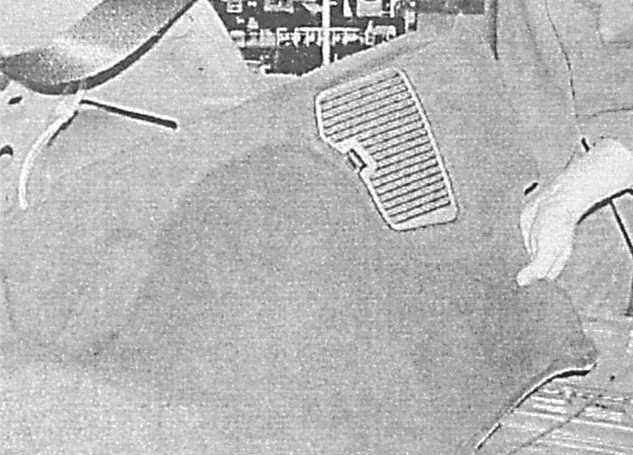

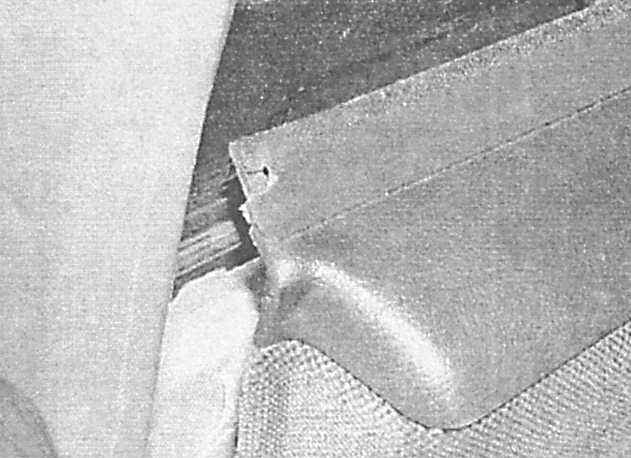

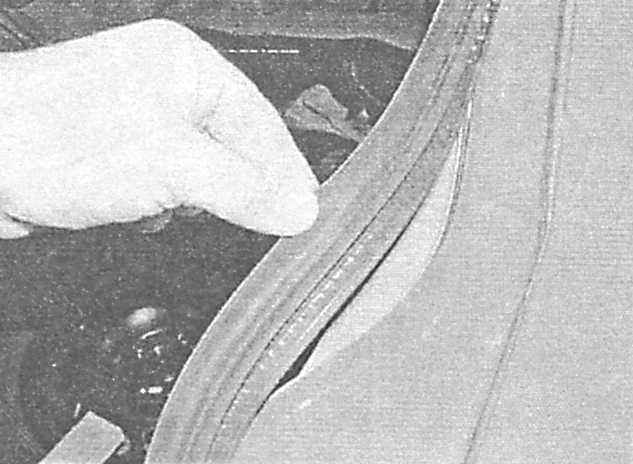

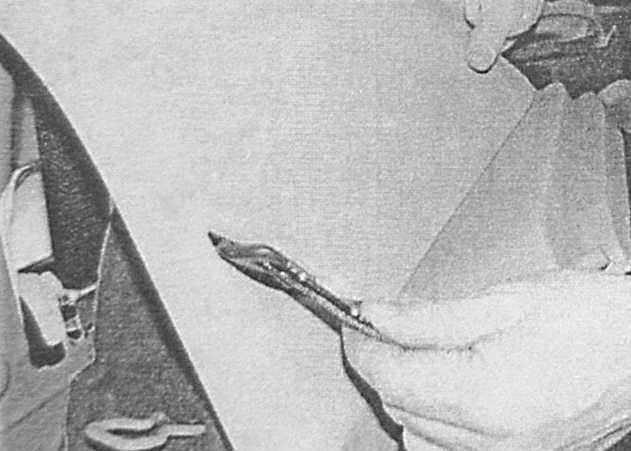

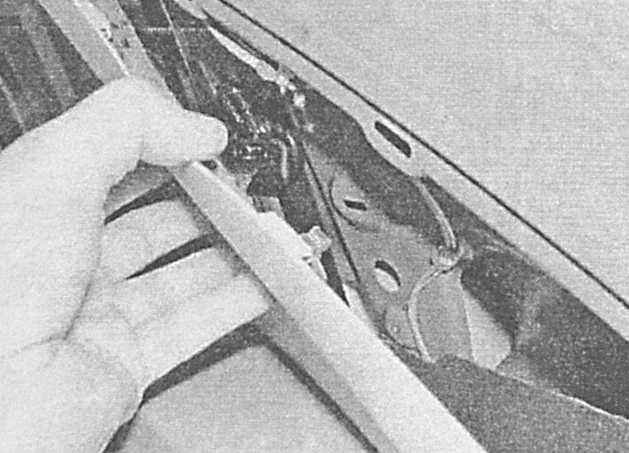

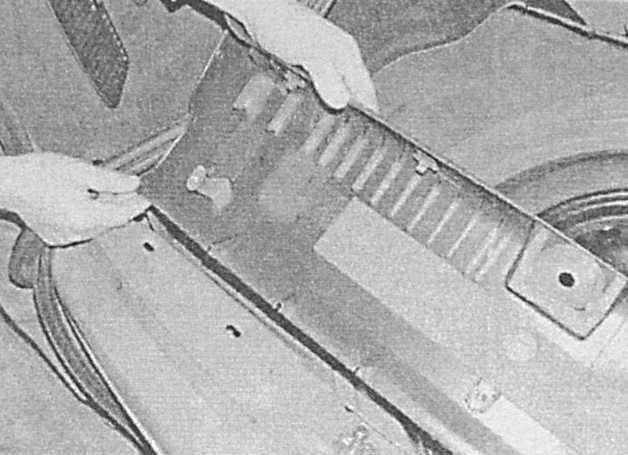

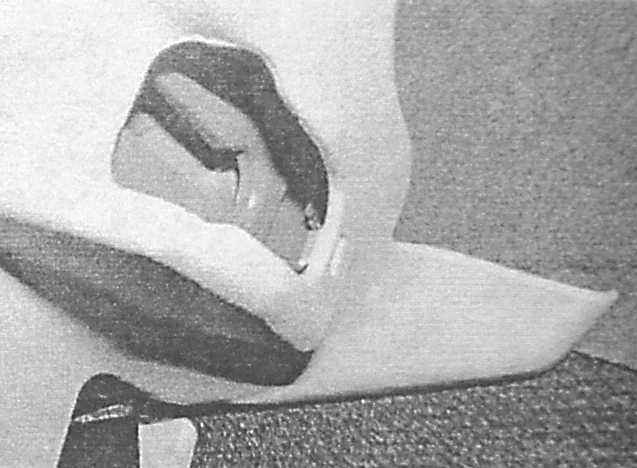

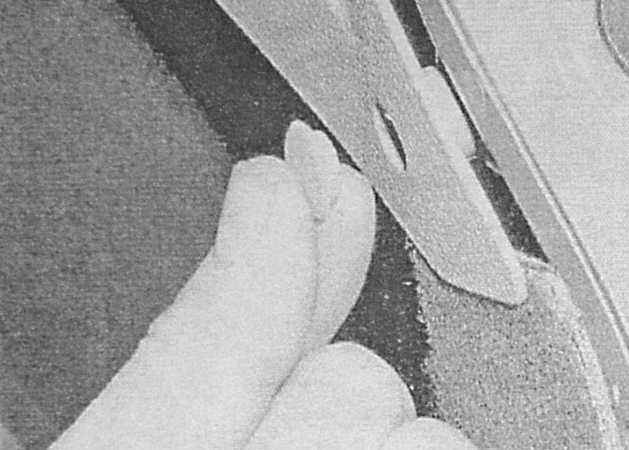

Откройте заднюю дверь и дверь задка, снимите резиновое уплотнение кузовного проема вблизи панели боковой обивки и декоративной накладки дивана, снимите заднюю полку. Снимите внутреннюю боковую накладку с соответствующей стороны. Снимите подушку заднего сиденья (см. Снятие и установка задних сидений), затем опустите спинку заднего сиденья вперед. Выверните крепежные винты и снимите пластмассовую накладку с подушки заднего сиденья. Отпустите пластмассовые фиксаторы. . Выверните винты крепления верхней секции боковой накладки к кузову. Выверните болт крепления нижней анкерной скобы ремня безопасности к панели пола. Отпустите фиксаторы и снимите верхнюю накладку, - высвободите ремень безопасности из паза в накладке. A — Отпускание фиксаторов крепления панели задней боковой обивки B — Снятие нижней секции панели задней боковой обивки A. B. Снимите резиновый буфер спинки заднего сиденья. Отпустите фиксаторы. Снимите нижнюю секцию боковой обивки. Установка производится в обратном порядке. При посадке уплотнения в кузовной проем воспользуйтесь киянкой.

Панели отделки стойки С (модели Купе)

Нижние секции отделки панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

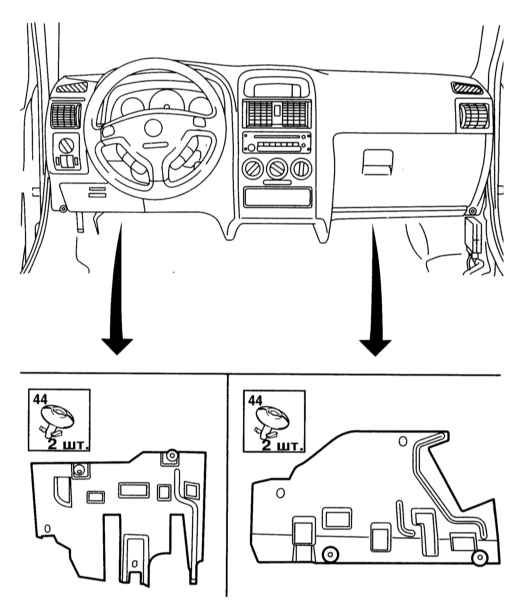

Нижние секции отделки панели приборов крепятся в ногах у водителя и переднего пассажира. В первую очередь следует отдать винты крепления секций к боковине отопителя. Выверните наружные винты и снимите нижние секции отделки с панели приборов. A — Выворачивание наружных винтов крепления нижней секции отделки панели приборов B — Схема установки нижних секций отделки панели приборов A. B. Установка производится в обратном порядке.

Прочие панели

Большинство мелких декоративных накладок крепятся пластмассовыми фиксаторами, в просторечье именуемыми «клопами». При отпускании такие фиксаторы легко ломаются. С целью минимизации потерь старайтесь использовать для отпускания фиксаторов специальный вильчатый захват, который следует заводить непосредственно под фланец фиксатора, а не под панель обивки.
