13.38. Снятие и установка компонентов верхнего люка
|
Сборка верхнего люка
относится к числу достаточно сложных компонентов, включающим в себя множество
деталей. Составители настоящего Руководства настоятельно не рекомендуют
без особой надобности производить попытки его разборки. Если люк неисправен,
или нуждается в ремонте, разумнее будет всего обратиться за помощью к
специалистам автосервиса.
|
|

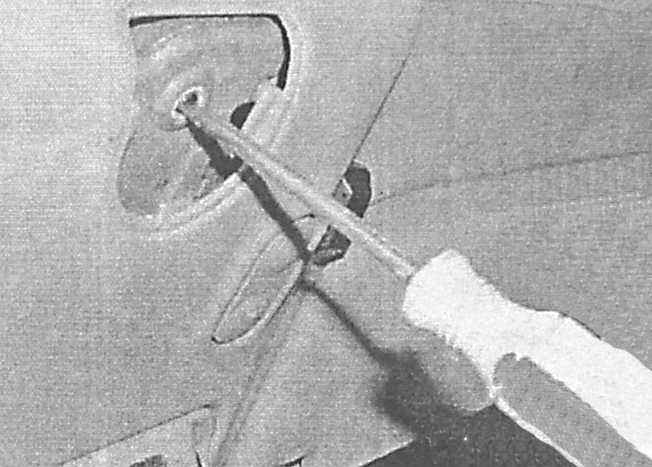

В аварийной ситуации люк может быть открыт
вручную, путем снятия крышки с переднего салонного светильника и вращения
приводного электромотора отверткой вращая мотор.
|
Ветроотбойник (дефлектор)
|
|
- Откройте панель стекла люка и выверните болты. Установленные
с двух сторон ручки.
- Отсоедините от штифта пружину поднимите дефлектор вверх.
- Повернув, высвободите пружину из направляющих.
- Установка производится в обратном порядке.
|
|
Электропривод
Электропривод установлен в крыше за потолочной обивкой салона. Снятие потолочной
обивки сопряжено с демонтажем переднего салонного светильника, солнцезащитных
козырьков и потолочных рукояток, требует особой аккуратности и внимания. Разумнее
всего будет поручить выполнение данной работы специалистам автосервиса.
|
|
- Сняв секцию потолочной обивки, отсоедините электропроводку
от приводного электромотора.
|
|

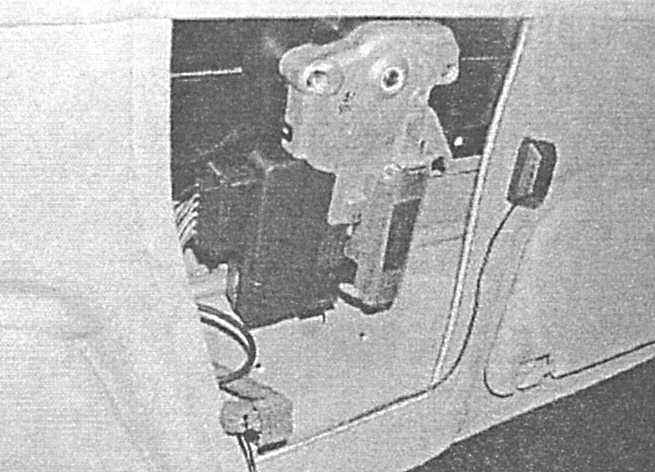

- Выверните крепежные винты и снимите сборку электропривода
с панели крыши.
- Перед установкой электропривода, установите переключатель
в исходное положение, - сверление внутри зубчатого привода должно
оказаться расположенным между двумя наружными выступами.
- Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов.
|
|
Трос управления - регулировка
|
|
- Снимите электропривод (см. выше).
- Ослабьте передний и задний направляющие винты. Совместите
передний и задний направляющие штифты с отверстиями на направляющих.
- Проденьте сверло диаметром 4.0 мм сквозь заднюю направляющую,
заправьте его в кронштейн и вверните винты.
- Установите электропривод (см. выше).
|
|
Переключатель управления
|
|
- Снимите передний салонный светильник (см. Главу
Бортовое
электрооборудование).
- Аккуратно поддев подходящим инструментом через отверстие
под установку светильника, высвободите переключатель из потолочной
обивки.
- Отсоедините электропроводку и снимите переключатель.
- Установка производится в обратном порядке.
|
|
Механический привод
|
|
- Полностью откройте люк.
- На
люках с механическим приводом
выверните
крепежный винт и снимите ручку со шлицевой части оси.
- На
люках с электроприводом

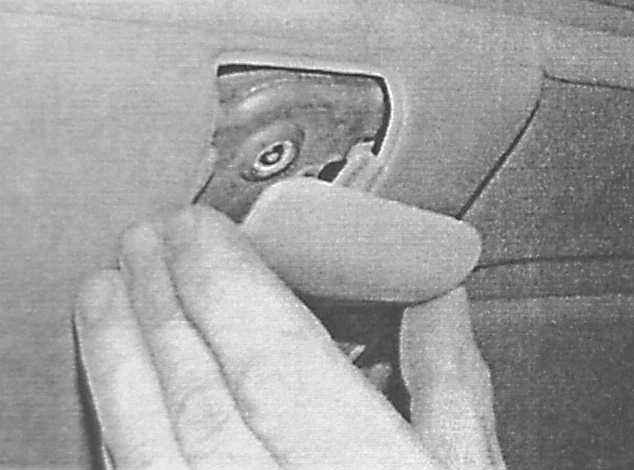

, поддев маленькой
отверткой, снимите аварийную крышку в задней части корпуса переднего
салонного светильника.
- Снимите линзу светильника и отсоедините электропроводку.
- Выверните крепежные винты и опустите вниз с потолка декоративную
накладку люка.
- Выверните два винта и опустите привод с крыши вниз.
- Установка производится в обратном порядке, - прежде проведите
регулировку. Поверните привод полностью по часовой стрелке,
не совмещая стопорный штифт (если штифт совместить, привод полностью
не повернется, - в случае необходимости извлеките штифт).
|
|
|
