13.19. Снятие и установка дверных замковПередние двери
|
|
- Снимите панель внутренней обивки двери и изолирующую пластиковую
мембрану (см.
Снятие и установка панелей внутренней
отделки салона).
|
- Поднимите стекло, высверлите заклепки крепления направляющего
желоба к внутренней панели двери и извлеките желоб через отверстие

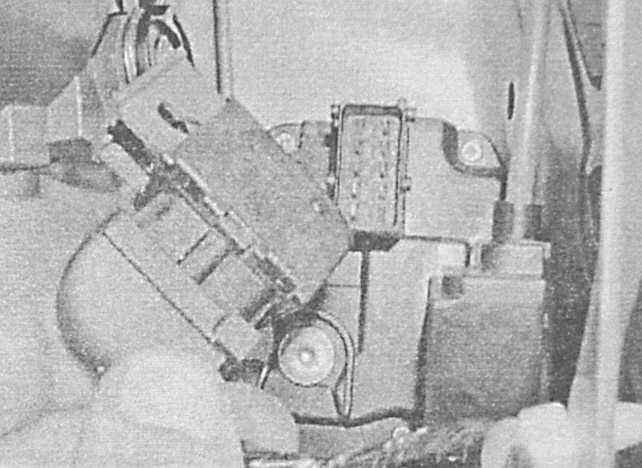

в панели. Через отверстие в двери вытяните красную кнопку и рассоедините
контактный разъем электропроводки единого замка.
|
|

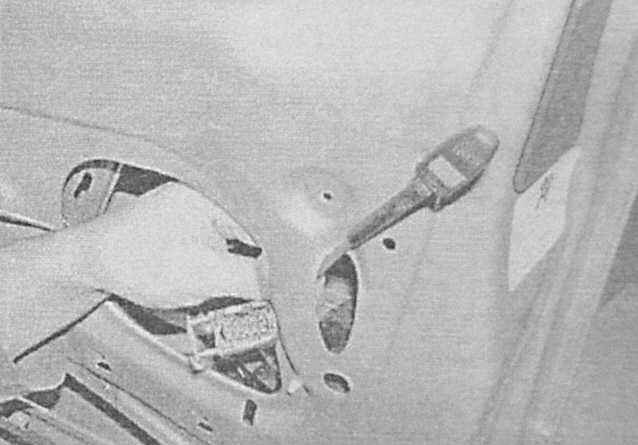

- Через отверстие в двери отсоедините от замка тяги управления,
- тяги крепятся пластмассовыми фиксаторами.
|

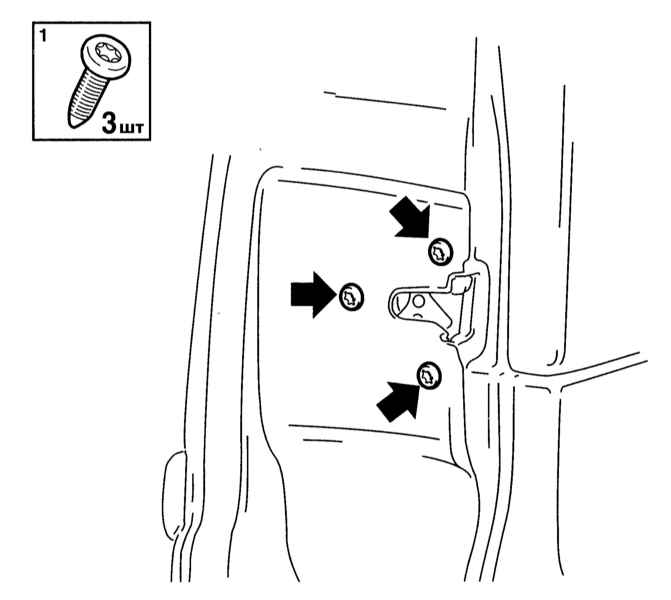

- На заднем крае двери выверните три винта крепления замка к дверной
панели.
|
|

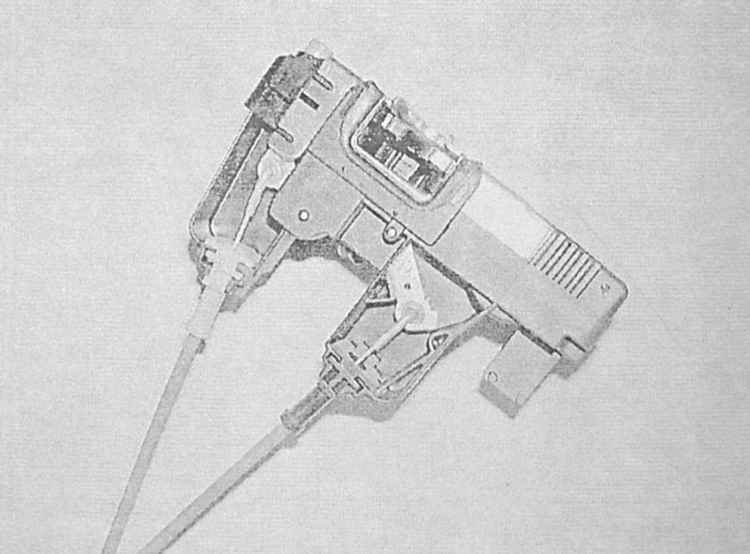

- Опустите замок вниз и извлеките его из дверной рамы, одновременно
освобождая кнопку выключения замка и направляющую через отверстие
в дверной панели.
|
|

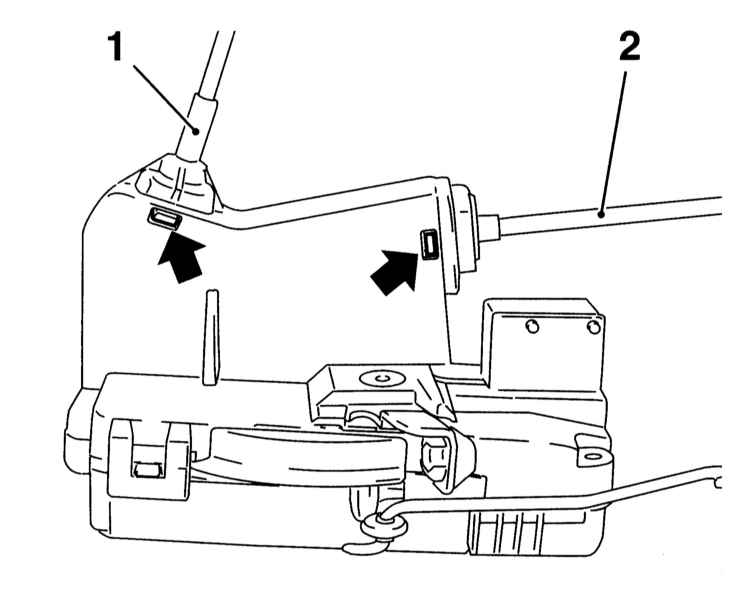

- Отпустите фиксатор крепления оболочки троса к внутренней ручке
двери и кнопке выключения замка и отсоедините тросы от замка.
|
|
- Установка производится в обратном порядке. Проверьте исправность
функционирования замка, имитируя палец ударника отверткой. Если
замок плохо открывается ручкой, произведите соответствующую корректировку
длины тяги, путем вращения пластмассового зубчатого колесика на
ее конце.
|
|
Задние двери
|
|
- Полностью опустите стекло. Снимите панель внутренней обивки
двери и изолирующую пластиковую мембрану (см.
Снятие
и установка панелей внутренней отделки салона).
- Выверните крепежные винты и отделите оболочку приводного троса
кнопки выключения замка от дверной панели, отсоедините наконечник
троса от промежуточного рычага.
- Отпустив пластмассовый фиксатор, отсоедините тягу ручки.
- На заднем крае двери выверните три винта крепления замка к
дверной панели.
- Через отверстие в двери сдвиньте замок вперед с целью обеспечения
возможности отсоединения электропроводки, - вытяните красную кнопку.
|
- Отсоедините трос замка от крепления и извлеките замок из дверной
рамы в сборе с ручкой и приводным тросом кнопки его выключения,
одновременно высвобождая последнюю.
|
|
- Отсоедините наконечник крепления оболочки троса от внутренней
ручки двери и кнопки выключения замка и отсоедините тросы от замка.
- Установка производится в обратном порядке. Проверьте исправность
функционирования замка, имитируя палец ударника отверткой.
|
|
|
|
