13.27. Снятие и установка двери задка (модели Хэтчбэк и Универсал)

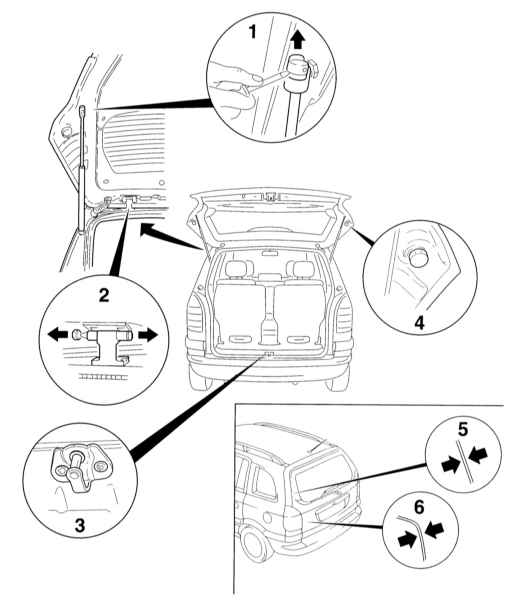

Детали установки двери задка (модели Хэтчбэк и Универсал)
Снятие
|
|
- Откройте дверь задка, снимите заглушки, отверните крепежные
винты и снимите верхнюю и нижнюю секции панели внутренней обивки,
- обратите внимание, что нижняя секция оснащена выступами, входящими
в зацепления с пазами в верхней секции.
- Выверните крепежные винты, отпустите фиксаторы и снимите стоп-сигнал
верхнего уровня.
|

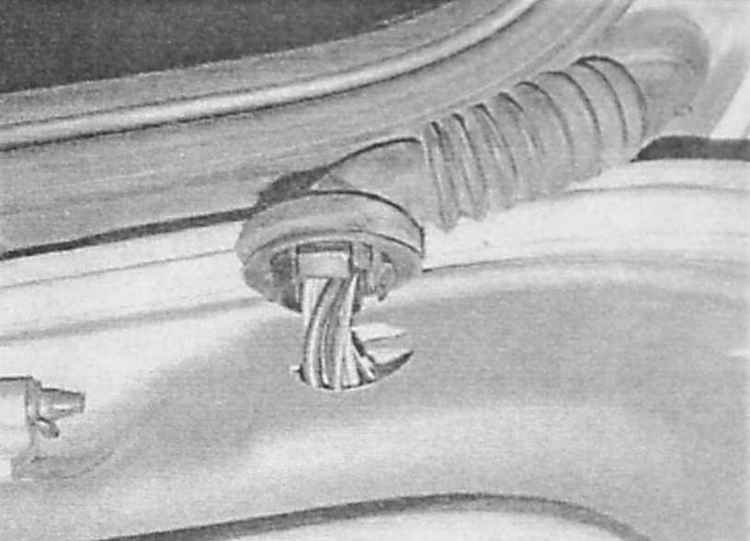

- С внутренней стороны двери отсоедините провод заземления и подвяжите
к жгуту электропроводку отрезок проволоки. Высвободите из дверной
рамы резиновую проходную втулку и вытяните электропроводку наружу,
- проволоку оставьте продетой сквозь отверстие.
|
|
- Продев отвертку в отверстие, отожмите фиксаторы и снимите сопло
подачи жидкости омывания заднего стекла. Отсоедините от сопла
шланг подачи жидкости и подвяжите к нему кусок проволоки. Вытяните
шланг из двери, оставив проволоку продетой в отверстие.
- Попросите помощника придержать дверь и, поддевая отверткой, отпустите пружинные
фиксаторы (1) телескопических стоек (см. иллюстрацию
Детали установки двери задка (модели
Хэтчбэк и Универсал)). Отсоедините стойки от
шарниров и опустите их на кузов.
- Снимите фиксаторы и аккуратно, с помощью небольшой выколотки выбейте осевые
пальцы петель (2) (см. иллюстрацию Детали
установки двери задка (модели Хэтчбэк и Универсал)).
- Снимите дверь с автомобиля.
|
|
Установка
|
|
- При замене двери перенесите на нее все съемные компоненты (резиновые
подушки, механизм замка и пр.).
- Установка производится в порядке, обратном порядку демонтажа
компонентов. Перед установкой осевых пальцев петель смажьте их
слоем смазки. Проследите, чтобы зазоры посадки двери задка в кузовном
проеме (5 и 6) (см. иллюстрацию Детали
установки двери задка (модели Хэтчбэк и Универсал))
были одинаковыми по всему периметру двери, - в случае необходимости
отпустите болты крепления петель, предварительно сняв заднюю секцию
потолочной обивки, и произведите соответствующую корректировку.
При закрытии двери ударник (3) должен входить в замок строго посередине,
- в случае необходимости подкорректируйте положение ударника.
В закрытом положении пятая дверь должна прочно опираться на резиновые
подушки (4) (см. иллюстрацию Детали
установки двери задка (модели Хэтчбэк и Универсал)),
положение которых в случае необходимости также может быть отрегулировано.
|
|
|
|
