13.14. Снятие и установка компонентов замка капота

Страховочный крюк

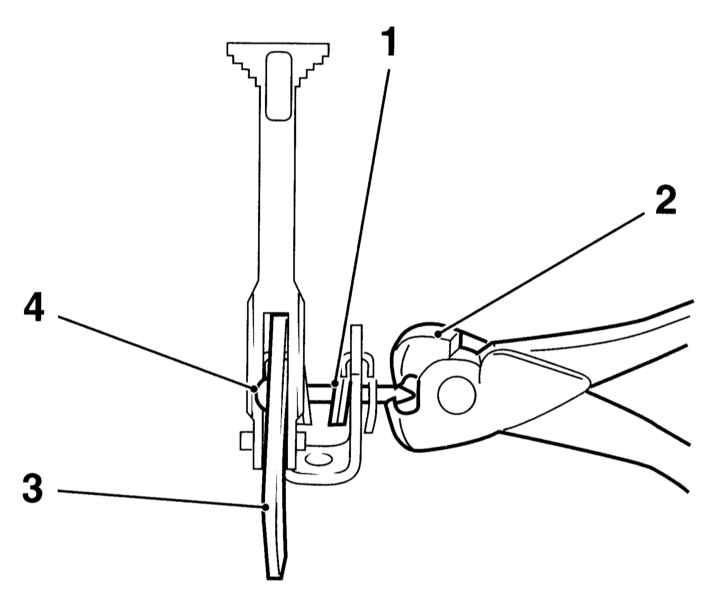

Схема крепления страховочного крюка замка капота


1 — Пружина 2 — Щипцы	3 — Крюк 4 — Расклепанный осевой палец

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорный кронштейн крюка приклепан к капоту, - в случае необходимости высверлите заклепки.
Для снятия крюка без кронштейна извлеките его осевой палец (см. иллюстрацию Схема крепления страховочного крюка замка капота), - палец также расклепан и при установке подлежит замене.
Установка производится в обратном порядке.

Защелка замка

Регулировка высоты положения защелки замка капота


1 — Защелка 2 — Шайба 3 — Пружина	4 — Контргайка Х = 40—50 мм

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте контргайку, выверните защелку, снимите шайбу и пружину.
Установка производится в обратном порядке, - прежде чем затягивать контргайку, отрегулируйте высоту защелки (см. иллюстрацию Регулировка высоты положения защелки замка капота).

Пружина замка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от пружины наконечник троса замка капота, затем высвободите конец пружины из паза в передней панели, - постарайтесь не повредить лакокрасочное покрытие.
Установка производится в обратном порядке.
