12.18. Снятие и установка рулевой колонкиСнятие
|
|
- Опустите рулевое колесо в крайнее нижнее положение и выдвиньте
его до упора. Зафиксируйте колонку в этом положении, вынув ключ
из замка зажигания.
- Снимите рулевое колесо (см.
Снятие и установка
рулевого колеса).
|

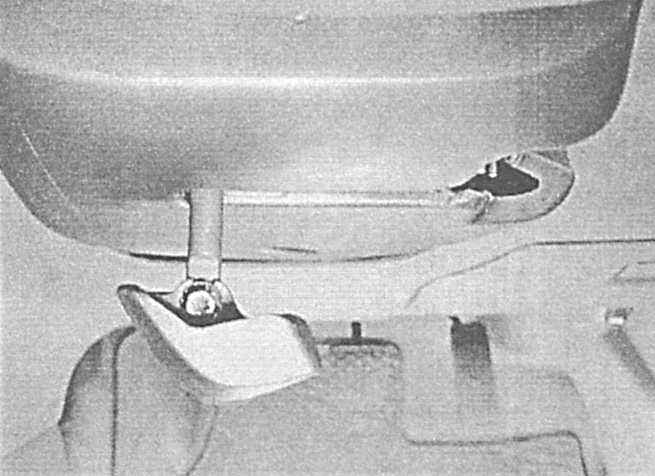

- Выверните крепежный винт и снимите рукоятку с рычага регулировки
положения колонки.
|
|

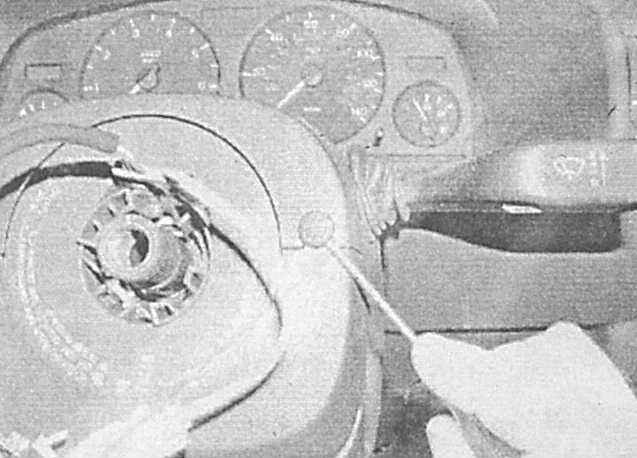

- Снимите декоративные крышки, выверните крепежные винты и снимите
верхнюю секцию кожуха рулевой колонки.
|
|
- Выверните три крепежных винта (два вверху и один внизу) и снимите
нижнюю секцию кожуха колонки.
|
A.
B.
|

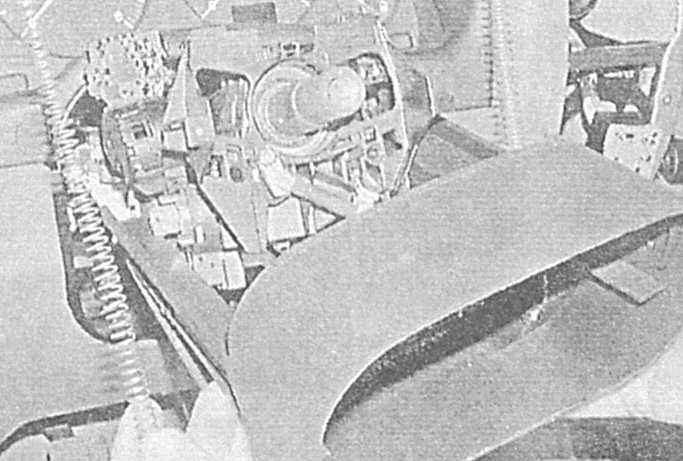

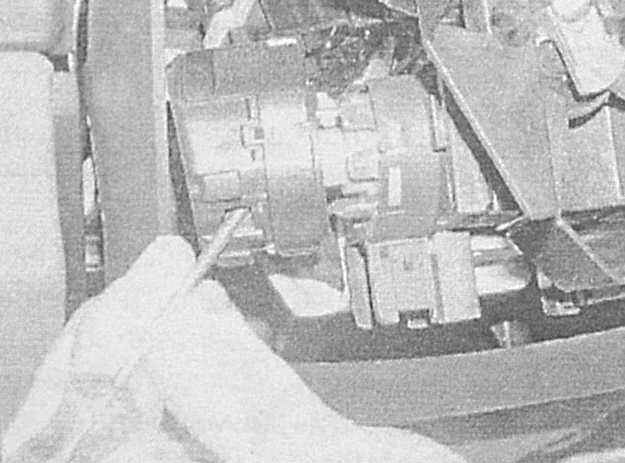

- Поддев отверткой, рассоедините разъем электропроводки контактного
блока подушки безопасности.

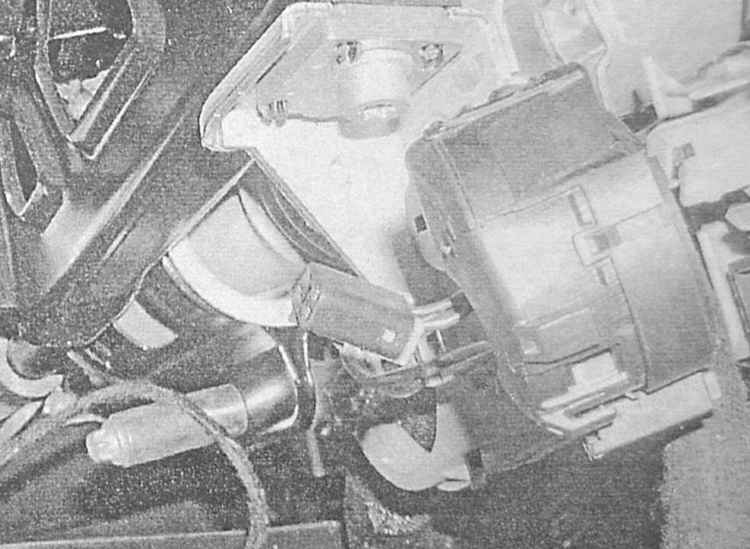

- Отпустите фиксаторы и снимите контактный блок с рулевой колонки.
|
На моделях
последних лет выпуска контактные блоки оборудованы запорным
устройством, удерживающим его в центральном положении, - не
отпускайте это устройство на снятом контактном блоке.
|
- Снимите с рулевой колонки подрулевые переключатели (см. Главу
Бортовое электрооборудование).
- Извлеките ключ зажигания и снимите кольцевую облицовку иммобилизатора/
транспондера.
|
- Вставьте ключ зажигания и поверните его в положение АСС, вставьте
тонкую отвертку в отверстие замка зажигания и отожмите ею запорный
штифт, после чего аккуратно высвободите цилиндр замка из корпуса.
|
|
- При соответствующей комплектации снимите с рулевой колонки блок
иммобилизатора/ блок транспондера, - если блок не оборудован защелками,
то отсоедините электропроводку, затем отделите блок от корпуса
замка зажигания и снимите цилиндр замка зажигания (см. Главу
Бортовое
электрооборудование); на блоках с защелками снимите цилиндр
замка зажигания (см. Главу
Бортовое электрооборудование),
затем отделите блок от корпуса замка. В случае необходимости снимите
защитный колпачок и отсоедините электропроводку.
|
- Аккуратно снимите крышки колонки и пружины.
|
|
- Высвободите жгут проводки из рулевой колонки, затем снимите
нижние секции отделки панели приборов и рукав подачи воздуха в
водительский ножной колодец.
- Пометьте положение верхнего сочленения промежуточного вала
относительно рулевой колонки, затем выверните и снимите стяжной
болт хомута. Снимите вал со шлицов, - обратите внимание, что вал
имеет телескопическую конструкцию.
- На
моделях, оборудованных электронной системой стабилизации
(ESP),
отсоедините электропроводку от датчика угла поворота
рулевого колеса, отверткой отожмите фиксатор и снимите датчик
с переходной насадки. Слегка сдвиньте датчик вниз.
|
- Подоприте рулевую колонку, отпустите нижний хомут колонки и
верхние крепежные болты. В случае необходимости отпустите нижнее
крепление, - постарайтесь не погнуть захват. На
моделях
с ESP
слегка потяните колонку вверх и отсоедините установленный
в ее нижней части датчик. Постарайтесь запомнить посадочное положение
различных шайб и прокладок, устанавливаемых между нижним хомутом
и верхним кронштейном крепления колонки.
|
|
- Снимите колонку с опорного кронштейна на переборке двигательного
отсека и извлеките ее из салона автомобиля.
|
|
Установка
|
|
- Перед установкой рулевой колонки наживите нижний крепежный
хомут и затяните на несколько оборотов его стяжной болт, - не
устанавливайте пока верхний крепежный болт. Аккуратно проденьте
рулевую колонку в нижний хомут, - постарайтесь не повредить проводку.
На
моделях с ESP
установите датчик угла поворота
на нижнюю часть рулевой колонки, - проследите за надежностью защелкивания
фиксатора.
- На
моделях с 2000 г.вып.
установите верхние
болты крепления и затяните их с требуемым усилием.
- На
моделях по 1999 г.вып.
, где были установлены
шайбы, вставьте их между нижним опорным кронштейном и поперечиной,
вставьте нижний хомут и верхние крепежные болты и затяните их
с требуемым усилием.
- На
моделях по 1999 г.вып.
, где шайбы не устанавливались,
приготовьте 4 шайбы толщиной по 0.1 мм и установите их вместе,
как одну 4-миллиметровую между нижним опорным кронштейном и поперечиной,
затем затяните с требуемым усилием стяжной болт хомута. Ухватитесь
за нижнюю часть внутренней колонки и попытайтесь вытолкнуть ее
вверх (по направлению к рулевому колесу), - направляющий рукав
серого цвета на нижнем крепежном узле не должен двигаться, в противном
случае снимите одну из шайб и повторите проверку. Добившись удовлетворительного
результата, вставьте нижние крепежные болты и затяните их с требуемым
усилием. В случае необходимости удостоверьтесь, что стопор установлен
перед нижним рукавом.
- На
моделях с ESP
присоедините электропроводку
к датчику угла поворота рулевого колеса.
- Установите промежуточный вал на шлицы внизу колонки, - проследите
за правильностью совмещения нанесенных в процессе демонтажа посадочных
меток (при неправильном сочленении вставить болт в хомут не удастся).
Вставьте стяжной болт хомута и надежно его затяните.
- Установите воздуховод и нижние секции отделки. Закрепите жгут
электропроводки в промежуточных фиксаторах в колонке.
- Действуя в порядке обратном порядку демонтажа компонентов,
установите на рулевую колонку блок иммобилизатора/транспондера,
- на моделях с блоком без защелок, установите цилиндр замка зажигания
(см. Главу
Бортовое электрооборудование),
затем прикрепите блок к корпусу замка; на моделях с оборудованным
защелками блоком установите его на корпус замка, затем установите
цилиндр (см. Главу
Бортовое электрооборудование).
В случае необходимости подсоедините электропроводку, затем установите
защитный колпачок.
- Установите крышку колонки и пружины.
- Вставьте ключ зажигания в замок, поверните его в положение
АСС, посадите выключатель зажигания на корпус замка, - проследите
за надежностью защелкивания фиксатора.
- Извлеките ключ зажигания и установите кольцевую облицовку иммобилизатора/транспондера.
- Установите на колонку подрулевые переключатели (см. Главу
Бортовое
электрооборудование).
- Установите на рулевую колонку контактный блок подушки безопасности,
- проследите за правильностью попадания направляющих штифтов в
приемные отверстия, надежно защелкните фиксаторы.
|
|
Чрезвычайно
важно правильно защелкнут фиксаторы, - в случае их повреждения
контактный блок подлежит замене в сборе.
|
- Установите сначала нижнюю, затем верхнюю секции кожуха рулевой
колонки, вверните и затяните крепежные винты.
- Установите рукоятку на рычаг регулятора положения колонки и
затяните крепежный винт.
- В заключение установите рулевое колесо (см.
Снятие
и установка рулевого колеса).
|
|
|
|
