12.19. Снятие, проверка состояния и установка промежуточного вала рулевой колонки

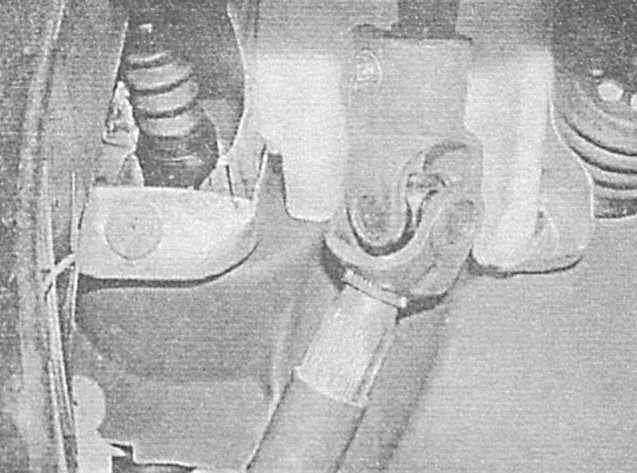

Узел сочленения промежуточного вала с входным валом рулевого механизма
Снятие
|
|
- Приведите передние колеса автомобиля в прямолинейное положение.
Извлеките ключ зажигания и заблокируйте рулевое колесо.
- Снимите нижние секции отделки панели приборов и рукав подачи
воздуха в водительский ножной колодец.
|

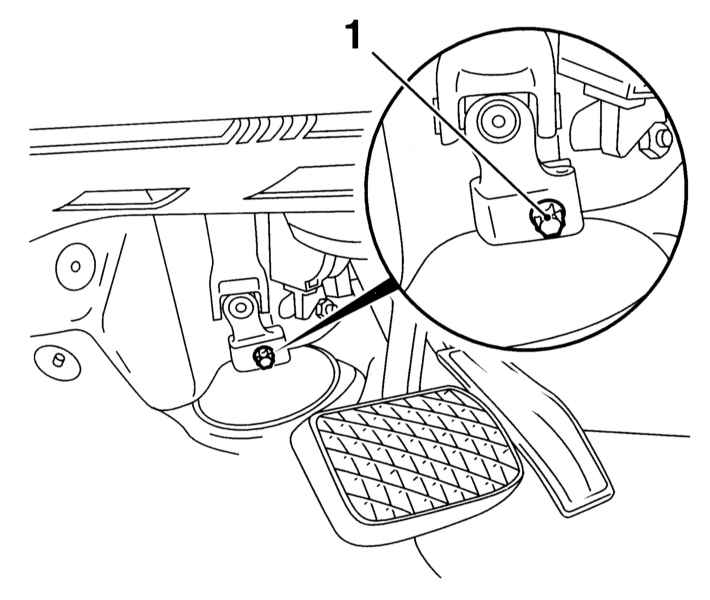

- Пометьте положение верхнего и нижнего крепежных узлов промежуточного вала
относительно рулевой колонки и входного вала рулевого механизма
(см. иллюстрацию Узел
сочленения промежуточного вала с входным валом рулевого механизма).
|
|
- Сожмите телескопический промежуточный вал и снимите его со шлицов
рулевого механизма и колонки. Снимите промежуточный вал с автомобиля.
|
|
Проверка
|
|
- Проверьте вал на наличие признаков механических повреждений
узлов сочленения. В случае выявления дефектов вал подлежит замене
в сборе.
|
|
Установка
|
|
- Удостоверьтесь, что рулевое колесо и передние колеса автомобиля
находятся в прямолинейном положении. Проверьте надежность блокировки
рулевой колонки.
- Посадите промежуточный вал на шлицы входного вала рулевого
механизма, - проследите за правильностью совмещения меток (при
неправильной установке вала вставить болт не удастся). Слегка
смажьте резьбовую часть болта фиксирующим анаэробным герметиком,
заправьте болт в хомут и затяните с требуемым усилием.
- Заправьте верхний конец вала в шлицы колонки (опять проследите
за правильностью совмещения нанесенных в процессе демонтажа компонентов
установочных меток). Вставьте болт хомута и надежно его затяните.
- Установите рукав подачи воздуха в водительский ножной колодец
и нижние секции отделки панели приборов.
|
|
|
|
