12.17. Снятие и установка рулевого колеса
|
Рассматриваемые в настоящем
Руководстве модели автомобилей оборудованы системой дополнительной безопасности
(SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока
подушки безопасности, рулевой колонки или приборной панели, отключайте
SRS во избежание получения травм при случайном ее срабатывании (см. Главу
Бортовое электрооборудование). Электропроводку цепи
SRS легко отличить по желтому цвету изоляции. Во избежание повреждения
системы SRS, Проследите, чтобы рулевой вал не проворачивался после снятия
рулевого колеса. Заблокируйте колонку ключом зажигания при прямолинейном
положении передних колес.
|
Снятие
|
|
- Отсоедините отрицательный провод от батареи и обождите не менее
1 минуты, дав полностью разрядиться конденсатору автономного источника
питания SRS.
- Приведите передние колеса в прямолинейное положение и зафиксируйте
рулевую колонку путем извлечения ключа из замка зажигания.
|
- Снимите кнопку активации звукового сигнала/ модуль подушки безопасности
(см. Главу
Бортовое электрооборудование).
Перенесите модуль подушки безопасности в безопасное место и уложите
ее крышкой вверх.
|
|

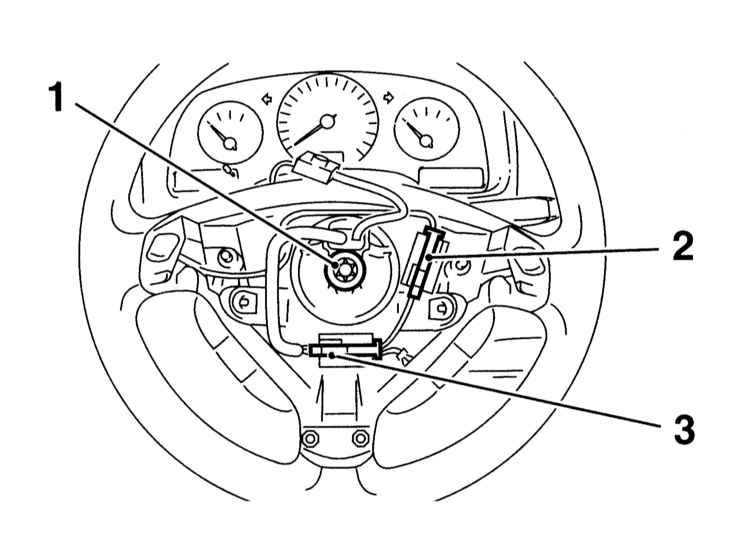

- При соответствующей комплектации отсоедините электропроводку
от выключателей дистанционного управления радиоприемником.
- При помощи ключа типа TORX выверните болт крепления рулевого
колеса к колонке.
|
|

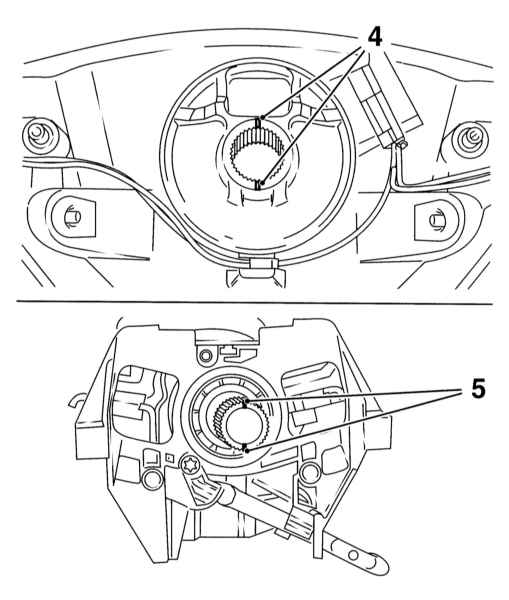

- Пометьте положение рулевого колеса (4) на валу колонки (5).
|
|
- Взявшись за колесо руками с двух сторон и раскачивая из стороны
в сторону, снимите его со шлицов вала. Сняв колесо, высвободите
из его центрального отверстия жгут электропроводки, идущей к контактному
блоку и (при соответствующей комплектации) кнопкам дистанционного
управления радиоприемником.
- Постарайтесь не допустить смещения контактного блока после снятия
рулевого колеса, - в случае необходимости зафиксируйте его скотчем.
|
|
Установка
|
|
- Удостоверьтесь в правильности совмещения стрелок контактного
блока, - в случае необходимости нажмите на держатель, разверните
блок до упора против часовой стрелки, затем верните его в центральное
положение (следуйте приложенной к блоку инструкции).
- Поднесите рулевое колесо к колонке и протяните сквозь его центральное
отверстие жгут электропроводки.
- Установите переключатель указателя поворотов в среднее положение
(Выкл.) и посадите рулевое колесо на шлицы вала, - проследите
за правильностью совмещения нанесенных в процессе демонтажа меток,
а также за тем, чтобы не произошло смещения контактного блока.
- Вверните и прочно затяните крепежный болт.
- При соответствующей комплектации подсоедините электропроводку
к кнопкам дистанционного управления радиоприемником.
- Подсоедините электропроводку и установите на место модуль подушки
безопасности/кнопку клаксона и присоедините проводку. Вверните
два крепежных винта и затяните их с требуемым усилием.
- Подсоедините отрицательный провод к батарее.
|
|
|
|
