4.5. Замена ремней привода вспомогательных агрегатов и промежуточных роликов ремней

Описание проверки состояния, а также регулировки натяжения ремней привода вспомогательных агрегатов приведено в Разделе Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения.

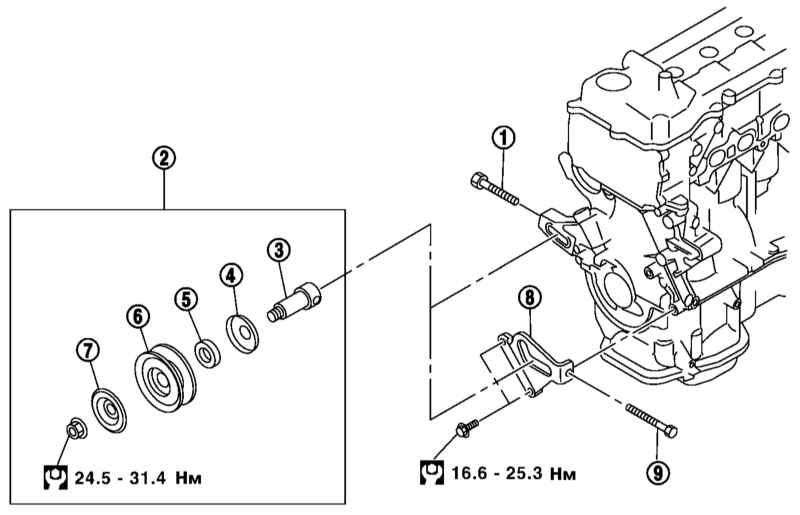

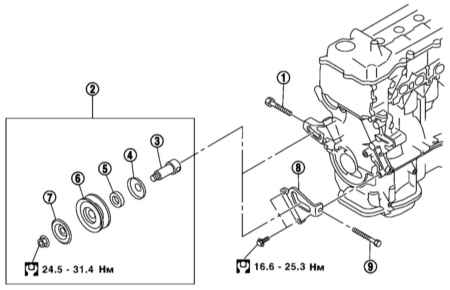

Компоненты установки промежуточных роликов

1 — Регулировочный болт ремня привода водяного насоса 2 — Сборка промежуточного ролика 3 — Ось 4, 7 — Крышка 5 — Втулка	6 — Промежуточный шкив 8 — Кронштейн 9 — Регулировочный болт ремня привода генератора и компрессора К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

Полностью ослабьте натяжение каждого ремня (см. Раздел Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения) и снимите ремни, начиная с переднего. Если ремень снимается не с целью замены, пометьте на нем направление его движения. Компоненты установки промежуточных роликов ремней указаны на иллюстрации выше. Для снятия промежуточного шкива ремня привода генератора и компрессора К/В извлеките регулировочный болт из оси шкива, сдвиньте шкив вдоль паза на кронштейне и снимите, повернув конец оси на широкой части паза. Для снятия промежуточного шкива ремня привода водяного насоса отдайте контргайку и снимите ось, потянув ее в направлении к задней части двигателя. Установка шкивов производится в обратном порядке. Убедитесь, что как на ремнях, так и на шкивах нет следов смазки, масла или ОЖ и установите ремни. Если устанавливается уже использовавшийся ремень, соблюдайте направление его движения. Удостоверьтесь, что ремни правильно располагаются в канавках шкивов. Проверните коленчатый вал не менее, чем на два оборота, чтобы выровнять натяжение ремней на участках между различными шкивами. Проверьте и при необходимости отрегулируйте натяжение ремней (см. Раздел Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения).
