4.9. Снятие и установка крышки головки цилиндров

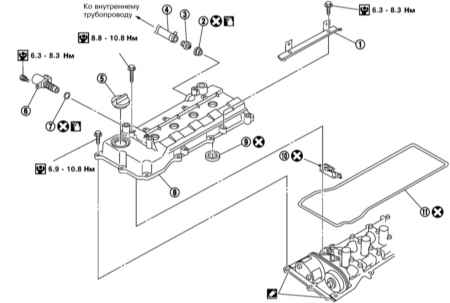

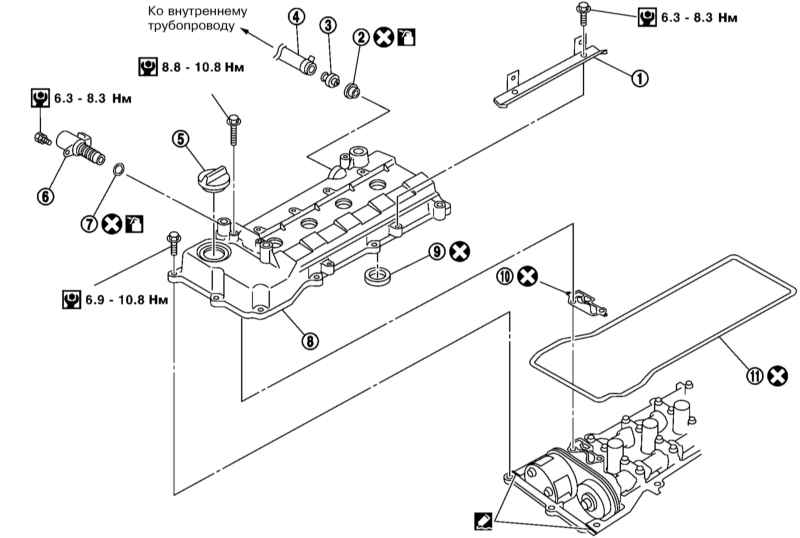

Компоненты установки крышки головки цилиндров
|
|
|
|
|
- Снимите рукав воздухозаборника и сборку крышек воздухоочистителя (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
- Снимите стойку правой опоры двигателя (см. Раздел Снятие и установка силового агрегата).
|
Поддомкрачивать двигатель при этом нет необходимости.
|
- Снимите катушки зажигания (см. Раздел Замена свечей зажигания) и кронштейн крепления их электропроводки.
- Отсоедините шланг PCV и разъедините разъемы электропроводки э/м клапана управления фазами впускных клапанов.
- При необходимости снимите контрольный клапан PCV и э/м клапан управления фазами впускных клапанов.
|
|
Обращайтесь с э/м лапанном аккуратно, не разбирайте его.
|
|
- Выверните болты крепления крышки головки цилиндров в последовательности, обратной указанной на иллюстрации, и снимите крышку.
|
|
|
Расположите снятие болты таким образом, чтобы затем установить их на прежние места.
|
- Аккуратно, стараясь не повредить крышку головки цилиндров, снимите ее уплотнительные при помощи отвертки.
|

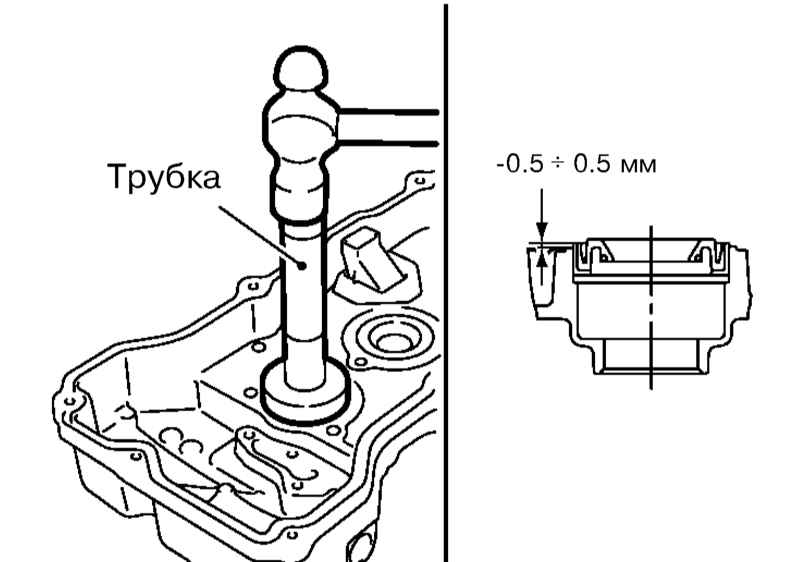

- Установите новые уплотнительные кольца, запрессовав их в крышку при помощи трубки с наружным диаметром 97 мм и внутренним диаметром от 83 до 88 мм.
|
|

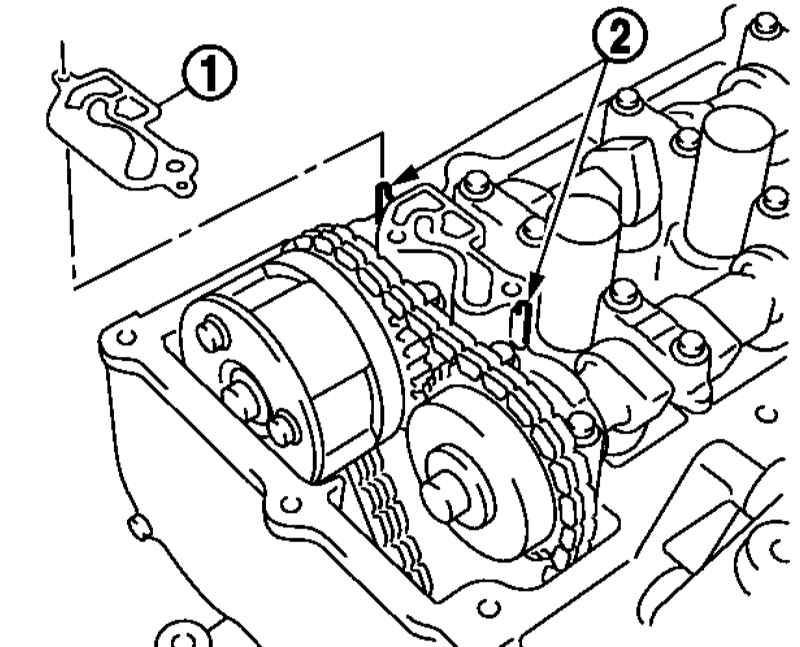

- Установите прокладку (1) на верхнюю поверхность верхней опоры №1 распределительных валов, выровняйте центрирующие штифты (2) с отверстиями в прокладке в соответствии с формой опоры распределительных валов. Установите прокладку на установочную прокладку крышки головки цилиндров.
|
|

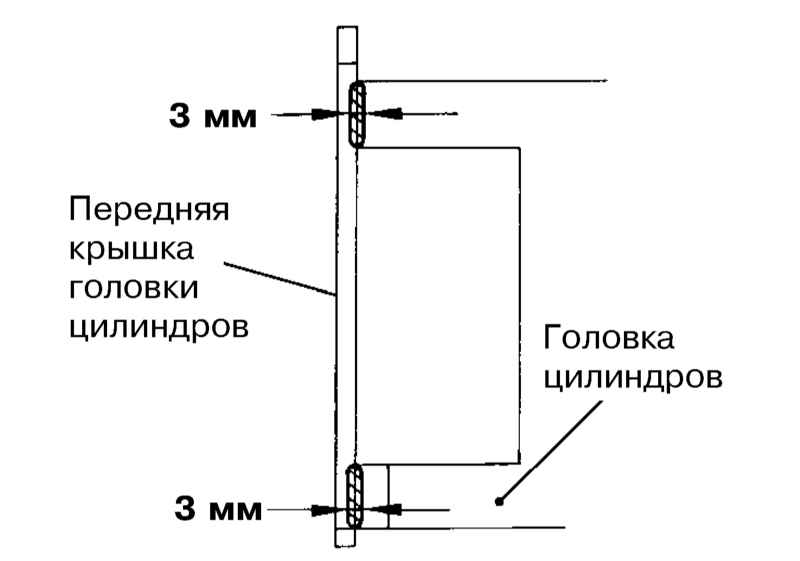

- Нанесите герметик на указанные на иллюстрации поверхности.
|
|
|

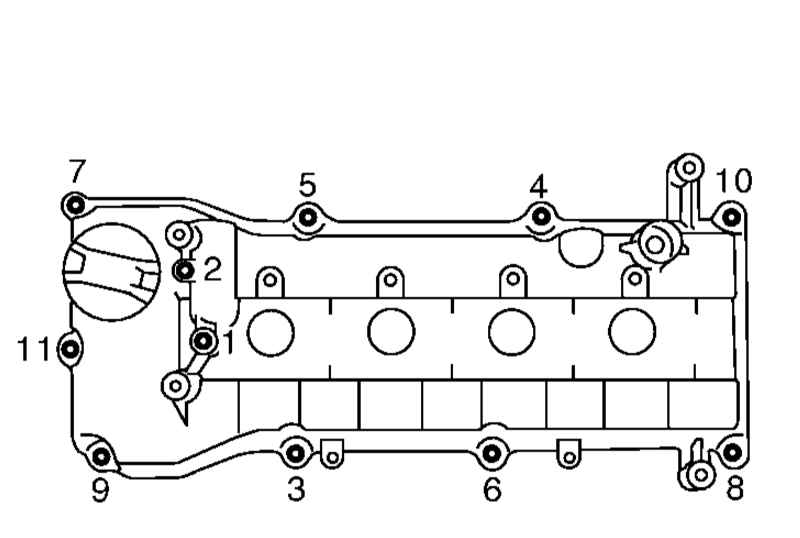

- Равномерно затяните болты крепления крышки головки цилиндров в последовательности, указанной на иллюстрации. Болты имеют разную длину: №1 и №2 – 45 мм, а остальные – 20 мм.
|
- Установите э/м клапан управления фазами впускных клапанов, удостоверившись, что его уплотнительное кольцо и сопрягаемые с ним поверхности чистые.
- Установите контрольный клапан PCV и прочие снимавшиеся компоненты.
|
|
|
