4.10. Снятие, проверка и установка распределительных валов

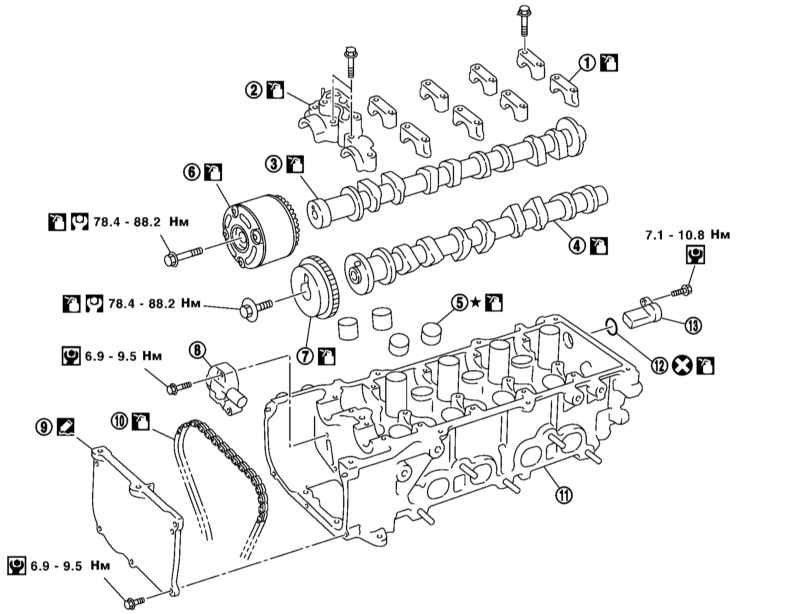

Компоненты установки распределительных валов
Снятие
|
|
- Снимите локер правой передней колесной арки (см. Главу Кузов).
- Зафиксируйте двигатель, установив на него подъемные проушины и вывесив на лебедке. В качестве альтернативы можно подпереть двигатель домкратом. Снимите стойку правой опоры двигателя и верхний кронштейн правой опоры (см. Раздел Снятие и установка силового агрегата).
- Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышки головки цилиндров).
- При необходимости снимите датчик CMP с задней части головки цилиндров.
|
Обращайтесь с датчиком аккуратно; его конец магнитный, поэтому не допускайте налипания на него металлических частиц.
|
- Снимите правую фару (см. Главу Бортовое электрооборудование).
- Снимите переднюю крышку головки цилиндров.
- Установите поршень первого цилиндра в положение ВМТ такта сжатия, как описано в параграфах с 8 по 10.
|
- Проверните шкив коленчатого вала по часовой стрелке на столько, чтобы метка (2) ВМТ на шкиве совпала с индикатором (1) ВМТ на передней крышке блока цилиндров.
|
|
- Удостоверьтесь, что метки ВМТ на звездочках распределительных валов расположены так, как указано на иллюстрации. В противном случае проверните шкив коленчатого вала еще на один оборот.
|

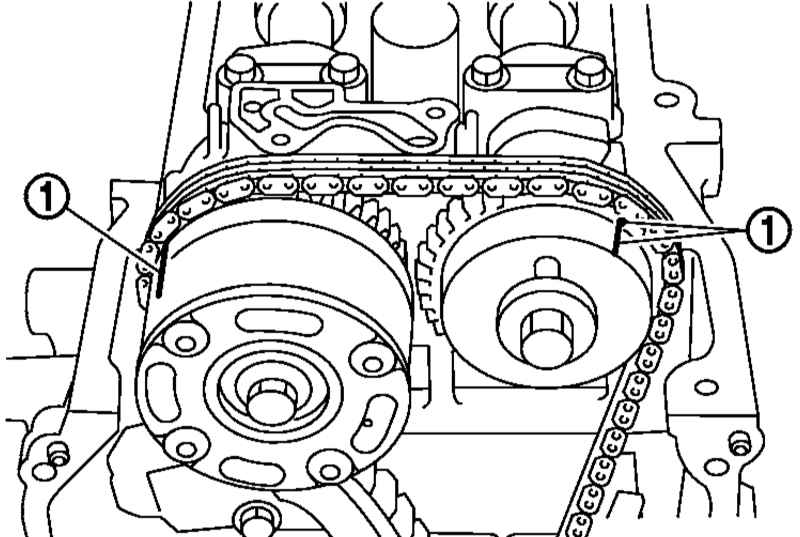

- После того, как метки ВМТ на звездочках распределительных валов будут расположены так, как указано на иллюстрации выше, нанесите краской или маркером соответствующие метки на звенья цепи ГРМ.
|

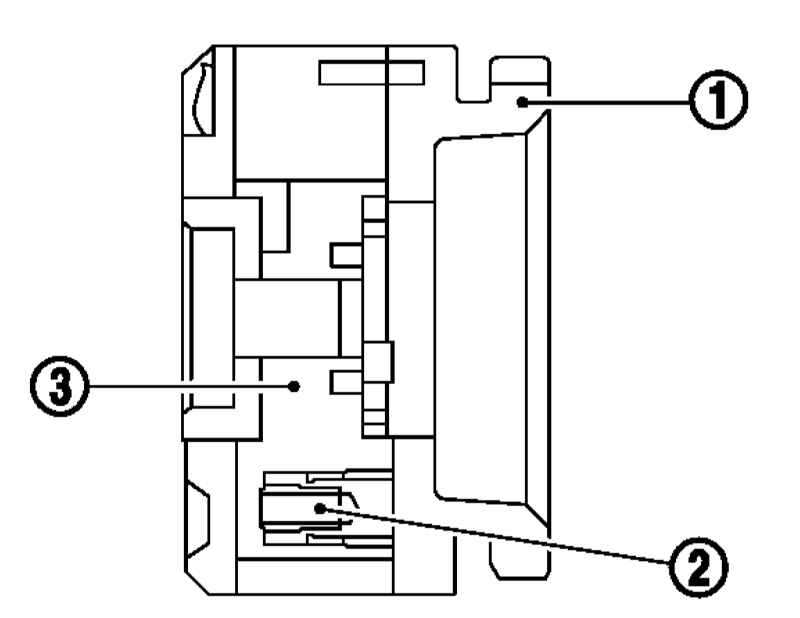

- Снятие и установка сборки звездочки впускного распределительного вала следует производить, только если регулятор фаз ГРМ находится в положении максимального опережения. При неработающем двигателе регулятор (3) находится в положении максимально запаздывания и не вращается, т.к. заблокирован на звездочке (1) внутренним штифтом (2). Если выворачивать или затягивать болты крепления сборки звездочки распределительного вала впускных клапанов при описанной выше ситуации, внутренний штифт будет поврежден, что повлечет за собой неисправности из-за повышенной горизонтальной нагрузки на штифт. Для установки сборки звездочки в положение максимального опережения выполните процедуры, описанные в параграфах с 12 по 15. При этом натяжитель цепи ГРМ не должен быть снят.
|
|

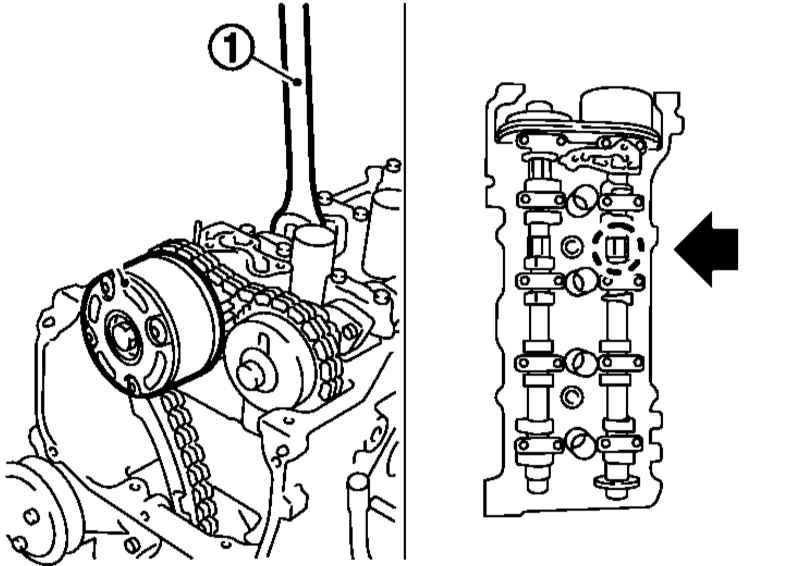

- Установите на шестигранную часть впускного распределительного вала ключ и удерживайте им вал от проворачивания.
|
|

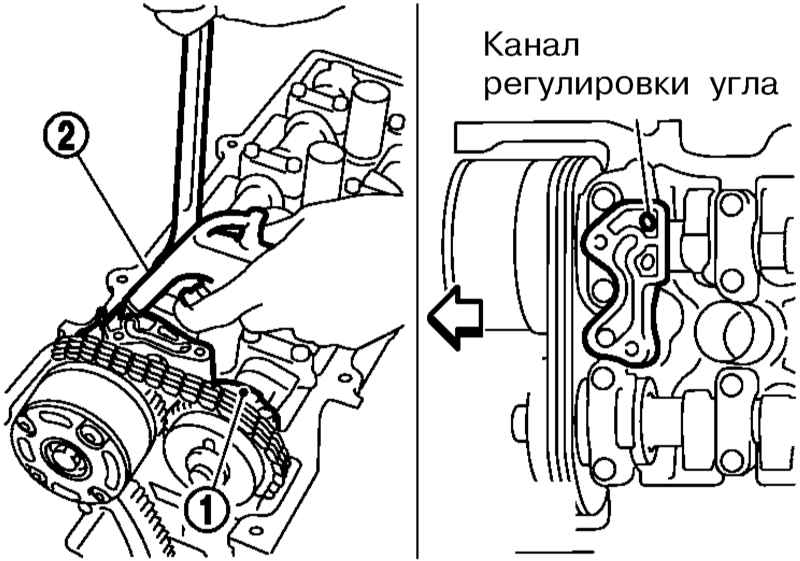

- При помощи ручного насоса (2), подсоединенного к масляному каналу регулировки фаз впускных клапанов на верхней поверхности опоры №1 распределительных валов, создайте давление
не менее 3 атм, чтобы привести штифт в разблокированное положение. Удерживайте давление при выполнении процедур описанных ниже.
|
- Медленно поворачивайте впускной распределительный вал против часовой стрелки, смотря спереди двигателя, т.е. в направлении впускного трубопровода. Как только из сборки звездочки раздастся щелчок, означающий разблокировку регулятора фаз, либо регулятор начнет независимо вращаться на звездочке, поверните распределительный вал в обратном направлении (к выпускному трубопроводу), чтобы установить положение максимального опережения регулятора фаз ГРМ. Если разблокировки не происходит, слегка потрясите ключ, удерживающий распределительный вал, либо очень аккуратно постучите молотком с пластиковым бойком по передней стороне распределительного вала.
|

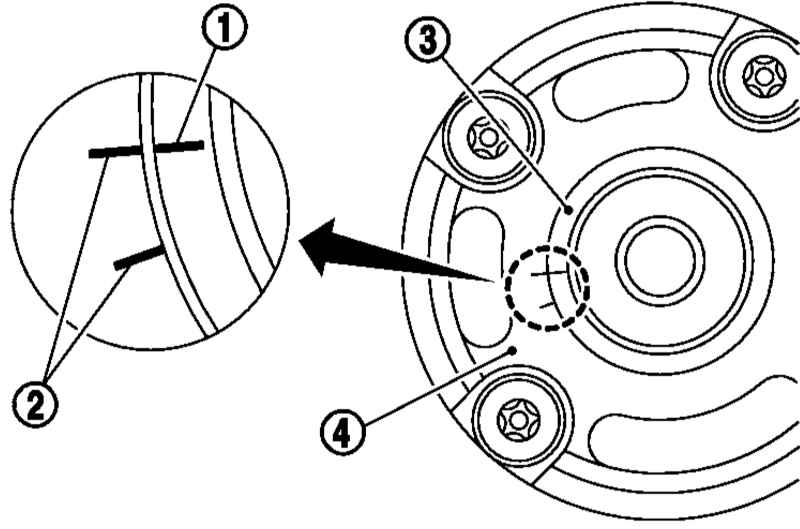

- Регулятор фаз находится в положении максимального опережения, когда он может свободно вращаться, а звездочка вращается вместе с распределительным валом. При этом метка (1) регулятора (3) должна совпадать с меткой (2) звездочки.
|
|

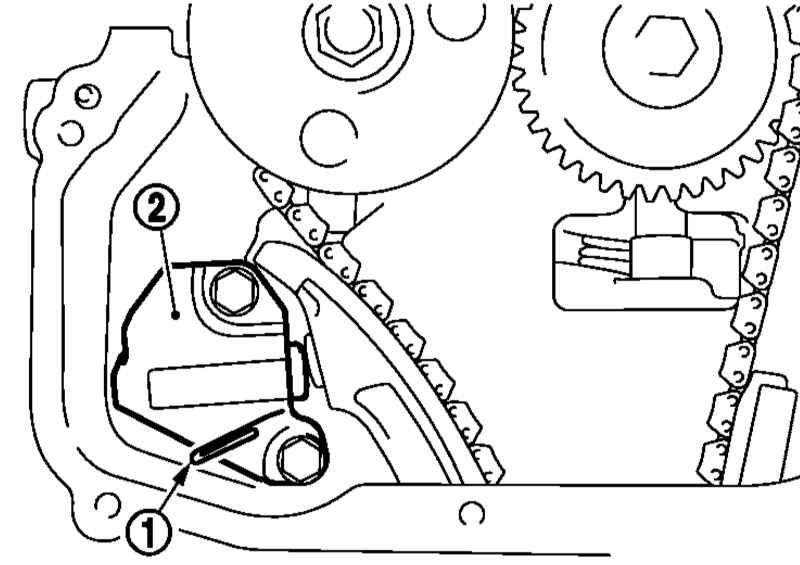

- Вставьте канцелярскую скрепку (1) в натяжитель (2) цепи ГРМ, чтобы зафиксировать шток натяжителя в полностью сжатом положении, а затем снимите натяжитель.
|
|
|
- Удерживая распределительный вал за шестигранник, выверните болты крепления звездочек распределительных валов и снимите звездочки. При снятии звездочки впускного распределительного вала не допускайте вращения регулятора фаз, чтобы он не заблокировался в положении максимального запаздывания. Не подвергайте сборку звездочки впускного распределительного вала силовым воздействиям и не разбирайте ее (не выворачивайте 4 передних болта).
|
|
- Снимите верхние опоры распределительных валов, вывернув болты в последовательности,
обратной указанной на иллюстрации.
|
- Снимите распределительные валы. При этом не допускайте деформации сигнальной пластины на заднем конце впускного распределительного вала.
- Снимите и расположите толкатели клапанов таким образом, чтобы затем их можно было бы установить на прежние места.
|
|
Проверка
|
|
- Уложите распределительный вал шейками №2 и №5 в пазы специального стенда и, вращая вал, измерьте радиальное биение шейки №3. Сравните полученный результат с требованиями Спецификаций и при необходимости замените вал.
- Измерьте микрометром высоту кулачков распределительных валов и диаметр шеек распределительного вала. Запишите полученные данные. Установите верхние опоры распределительных валов и измерьте внутренний диаметр их подшипников, образуемых верхними опорами и проточками в головке цилиндров. Вычитая из внутреннего диаметра каждого подшипника распределительного вала диаметр соответствующей шейки, вычислите значения люфта каждой шейки в подшипнике. Установите валы на головку цилиндров и проверьте их осевой люфт, подвигав валы рукой вперед-назад. Сравните полученные результаты с требованиями Спецификаций и при необходимости замените распределительный вал и/или головку цилиндров в сборе с верхними опорами распределительных валов.
- Уложите распределительный вал шейками №2 и №5 в пазы специального стенда и, вращая вал, проверьте осевое биение его звездочки. Сравните полученное значение с требованиями Спецификаций и при необходимости замените звездочку.
- Проверьте наружные поверхности (цилиндрическую и плоскую) толкателей клапанов на наличие трещин и следов износа. Измерьте наружный диаметр каждого толкателя и внутренний диаметр соответствующей проточки в головке цилиндров. Вычитая из второго значения первое, вычислите люфт каждого толкателя клапана в посадочном гнезде. При необходимости замените толкатель или головку цилиндров в сборе с верхними опорами распределительных валов.
|
|
Установка
|
|
- Установите толкатели клапанов на их прежние места.
|

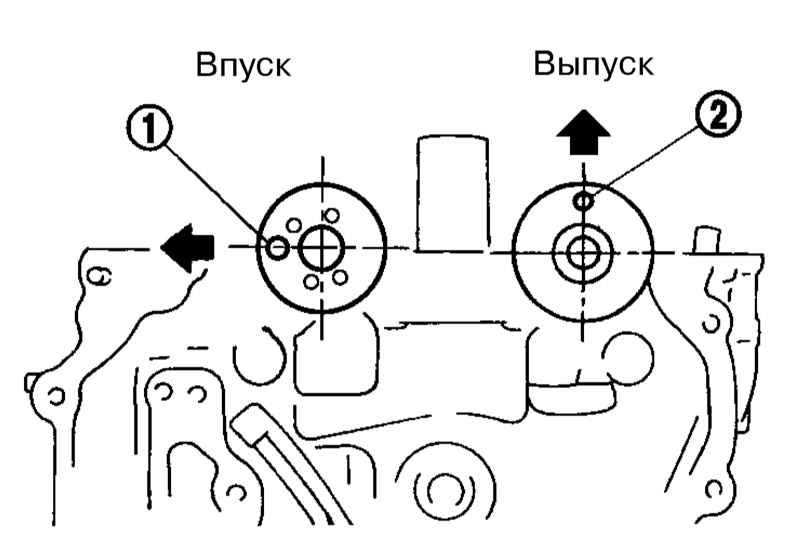

- Очистите нижние опорные поверхности распределительных валов (на головке цилиндров) и установите их, сориентировав отверстие (1) на впускном валу и штифт (2) на выпускном валу в соответствии с иллюстрацией.
|
|

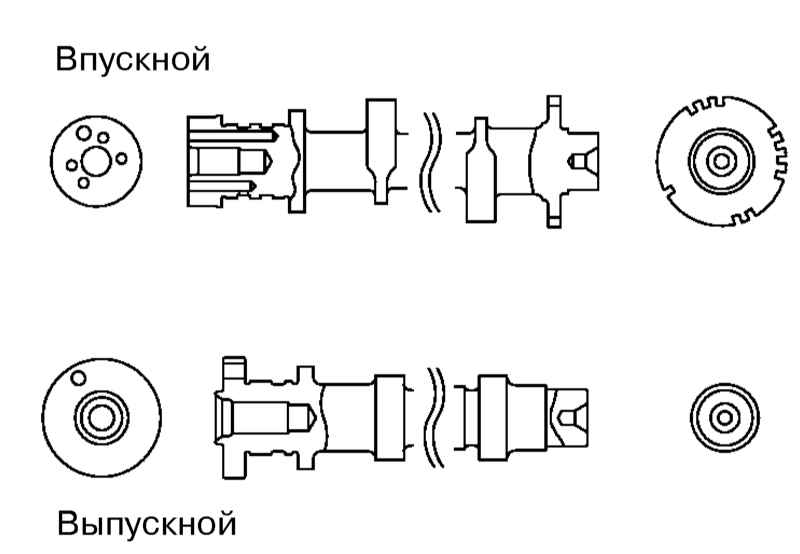

- Впускной вал можно отличить от выпускного посмотрев ни их торцы. Кроме того, на распределительных валах между кулачками цилиндров №2 и №3 (двигатели 1.0 л и 1.2 л) или №3 и №4 (двигатели 1.2 л и 1.4 л) имеются цветовые метки: на впускном валу – зеленая, а на выпускном – белая (двигатель 1.0 л) или красная (двигатели 1.2 л и 1.4 л).
|
|

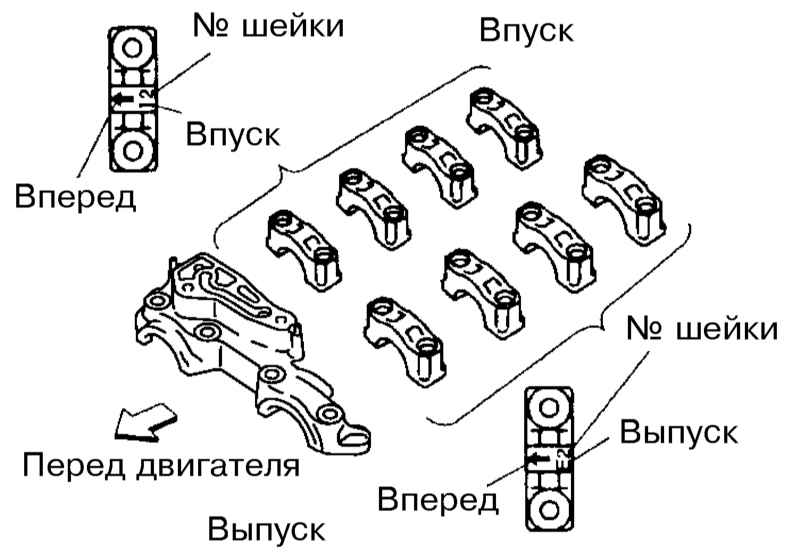

- Очистите рабочие поверхности верхних опор распределительных валов и установите их на прежние места. Стрелки на опорах должны указывать в направлении переда двигателя (цепи ГРМ). Опоры можно идентифицировать по нанесенным на них меткам: буква I или E означают принадлежность соответственно к впускному или выпускному валу, а цифра, стоящая после буквы указывает номер шейки вала (нумерация начинается от цепи ГРМ).
|
|
|

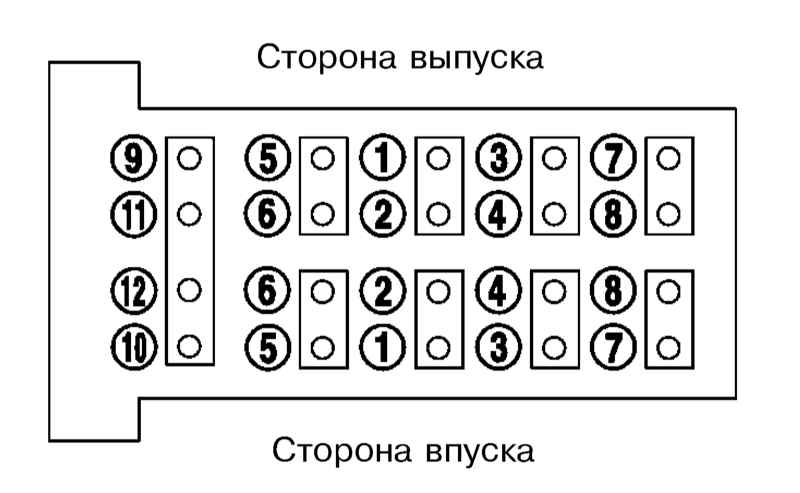

- Затяните болты крепления верхних опор распределительных валов: cначала – №№9-12 с усилием
2.0 Н•м, затем все болты в указанной последовательности с усилием
5.9 Н•м, и в заключение дотяните все болты в указанной последовательности с усилием
9.0 ÷ 11.8 Н•м.
|
|
|
Болты имеют разную длину и соответствующий цвет: №№1-10 – черные, а №11 и №12 – золотистого цвета.
|
|
|
- Установите сбору звездочки впускного распределительного вала и удостоверьтесь, что метки положения максимального опережения регулятора фаз совпадают.
|
|
|
Штифт на задней стороне сборки звездочки должен входить в соответствующее отверстие на фланце вала.
|
- Установите цепь ГРМ на звездочку впускного распределительного вала так, чтобы нанесенная на цепь метка совпала с меткой на звездочке.
|
|
- Удерживая распределительный вал от проворачивания, затяните болт крепления сборки звездочки и удерите со сборки ленту, скрепляющую звездочку с регулятором фаз (если устанавливалась).
|
- Установите звездочку выпускного распределительного вала.
|
|
Штифт на фланце вала должен входить в соответствующее отверстие на задней стороне звездочки.
|
|
|
- Установите цепь ГРМ на звездочку выпускного распределительного вала так, чтобы нанесенная на цепь метка совпала с меткой на звездочке. Удерживая распределительный вал от проворачивания, затяните болт крепления звездочки.
|
- Удостоверьтесь, что метки на цепи ГРМ совпадают с метками на звездочках распределительных валов.
- Установите натяжитель цепи ГРМ и извлеките из него скрепку, вставленную при снятии. Еще раз удостоверьтесь, что метки на цепи ГРМ совпадают с метками на звездочках распределительных валов.
- Проверните шкив коленчатого вала по часовой стрелке, чтобы установить регулятор фаз впускных клапанов в положение максимального запаздывания. При достижении этого положения регулятор и звездочка впускного распределительного вала должны вращаться одновременно. Проверьте фиксацию регулятора в этом положении, провернув шкив коленчатого вала против часовой стрелки – регулятор и звездочка должны вращаться одновременно.
|

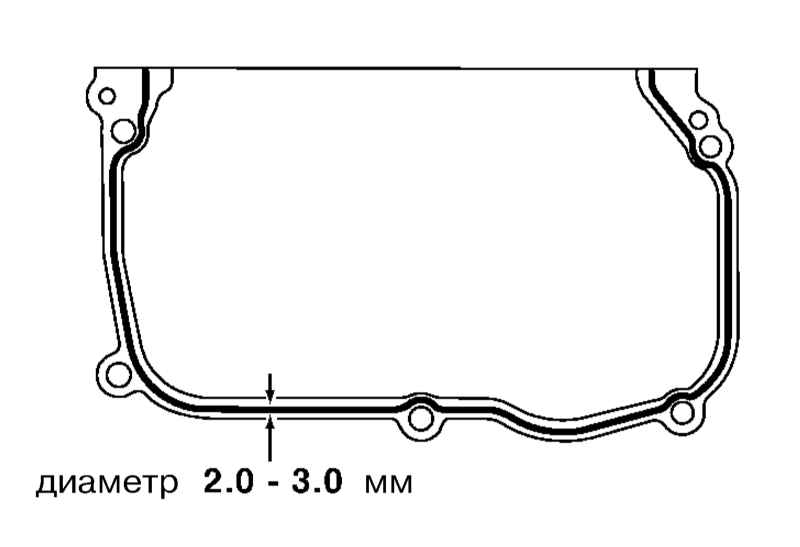

- Нанесите валик герметика диаметром 2-3 мм на сопрягаемую поверхность передней крышки головки цилиндров и установите переднюю крышку так, чтобы отверстия в ней совпали с соответствующими штифтами головки цилиндров.
|
- Установите датчик CMP, предварительно удостоверившись в чистоте его уплотнительного кольца и сопрягаемых с ним поверхностей.
- Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов.
|
|
|
