12.3.6. Снятие и установка левой нижней секции отделки панели приборов

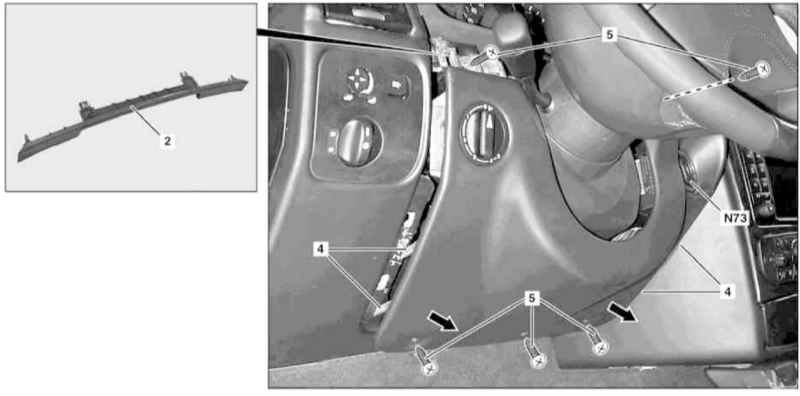

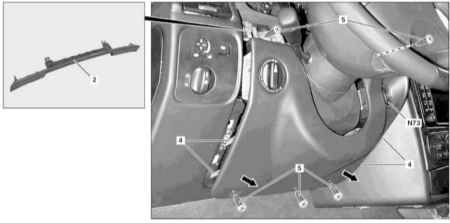

Детали установки левой нежней секции отделки панели приборов

2 — Облицовочная накладка 4 — Направляющий штифт	5 — Крепежные винты N73 — Модуль EIS/EZS

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Переведите регулируемую рулевую колонку в крайнее верхнее положение. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи При помощи подходящего клина отпустите четыре фиксатора и снимите облицовочную накладку (2). Поверните в положение «0», затем снимите рукоятку регулятора положения фар (кроме моделей 463.246/249). Выверните крепежные винты (5). Потянув вверх с поворотом снимите с направляющих штифтов (4) нижнюю секцию отделки панели приборов. Снимите и, не отсоединяя электропроводку, отложите в сторону модуль переключателя корректировки положения фар (кроме моделей 463.246/249). При помощи специальной насадки (210 589 00 07 00) снимите модуль EIS/EZS (N73). Подав в указанном стрелкой направлении, снимите нижнюю секцию отделки панели приборов. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
