12.3.3. Снятие и установка вещевого ящика

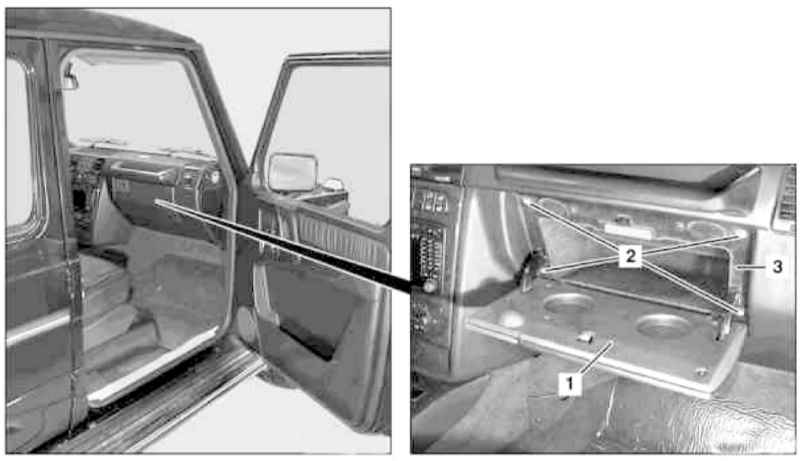

Детали установки вещевого ящика


1 — Крышка вещевого ящика 2 — Болт	3 — Вещевой ящик

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте крышку вещевого ящика (1).
Выверните четыре винта (2) и извлеките лоток вещевого ящика (3) из проема в панели приборов.
Отсоедините электропроводку встроенного светильника.
Установка производится в обратном порядке.
