12.3.21. Снятие и установка подушек сиденийПередние сиденья

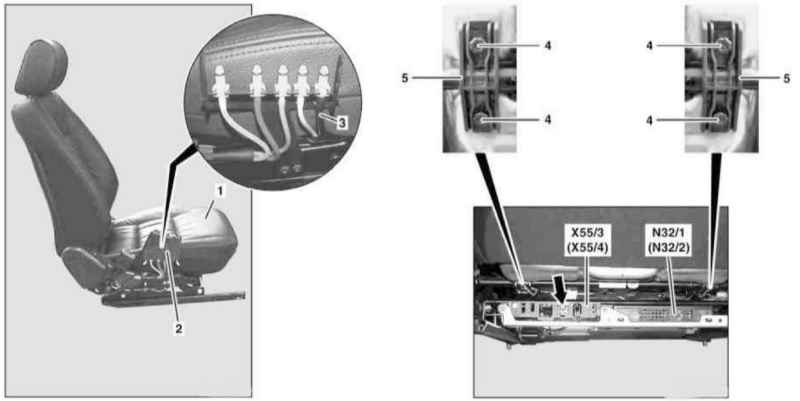

Детали установки подушки водительского сиденья (1 из 2)

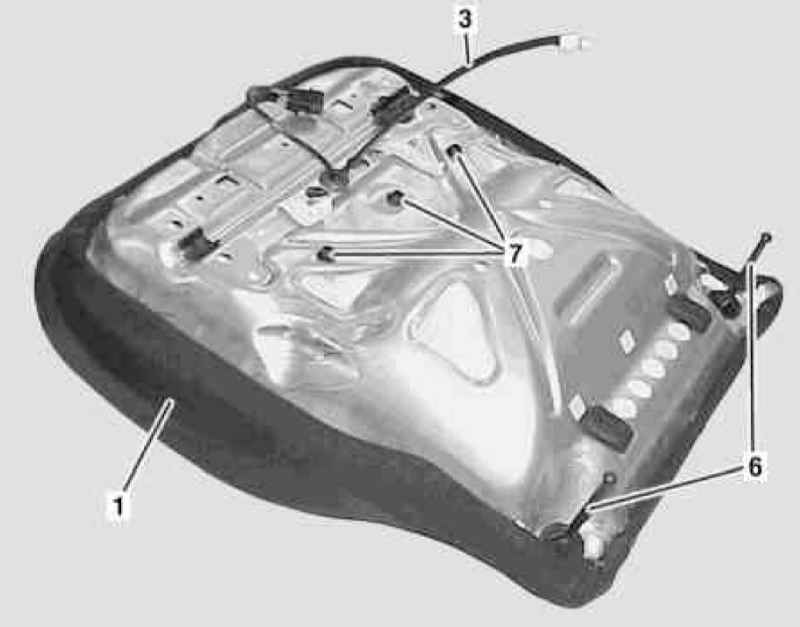

Детали установки подушки водительского сиденья (2 из 2)
|
|
- На моделях соответствующей комплектации (код Н10) снимите соединительную колодку (Х55/3 или Х55/4) и отсоедините от нее контактный разъем (стрелка). Предварительно промаркировав, высвободите оба провода обогрева сиденья из кожуха разъема.
- Отпустите оба кронштейна модуля управления.
- На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (2) и отсоедините пневматическую линию 3) многоконтурной регулировки.
- Демонтируйте штифты (4).
- Аккуратно поддев, снимите хомуты (5).
- Прижав подушку (1) вниз и высвободите из направляющих штифты (6).
- Снимите обвязку (7), приготовьте сменные бандажи.
- Подав вперед, снимите подушку (1).
- Установка производится в обратном порядке, - при установке штифтов (6) проследите за правильностью расположения пружин.
|
|
Задние сиденья

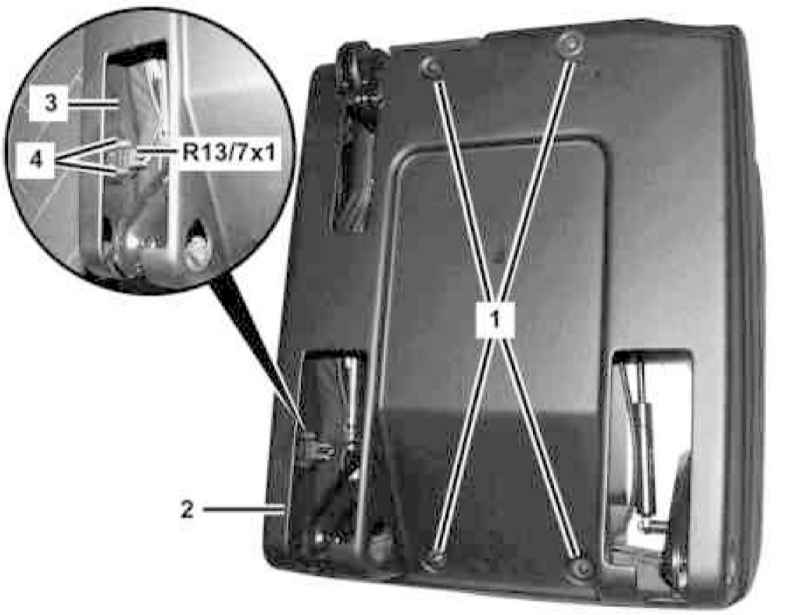

Детали установки подушки заднего сиденья
(1 из 3)

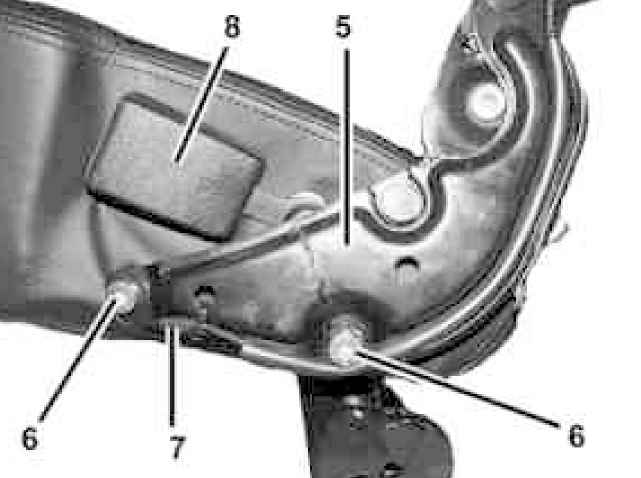

Детали установки подушки заднего сиденья (2 из 3)

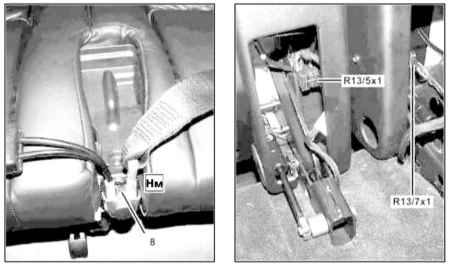

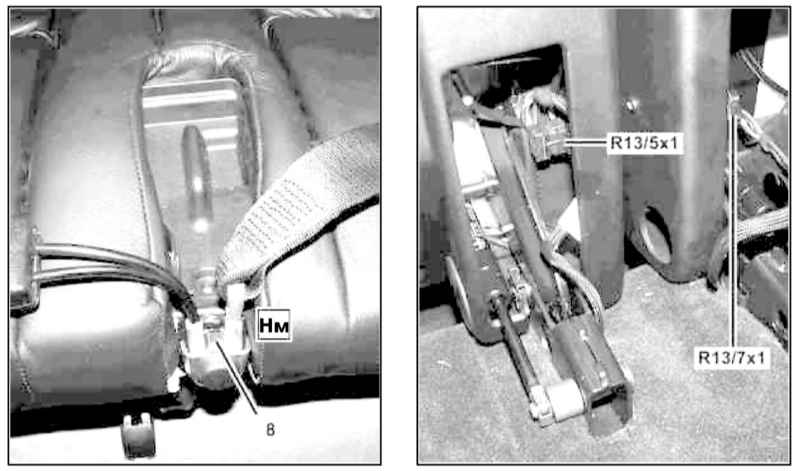

Детали установки подушки заднего сиденья (3 из 3)
|
|
- Снимите заднее сиденье (см. Раздел Снятие и установка сборок задних сидений) и демонтируйте с него спинку (см. Раздел Снятие и установка спинок сидений).
- Уложите сборку сиденья на подходящую опору, крышкой вверх.
- На моделях соответствующей комплектации (код Н11) снимите с крышки (2) соединительную колодку (3) нагревательного элемента, выверните винты (4) и отсоедините разъем (R13/5x1 или R13/7x1).
- Выверните крепежные винты и снимите крышку (2).
- Выверните винты (6) и снимите кронштейн (5), - на моделях соответствующей комплектации (код Н11) отпустите обвязку, высвободите из подушки электропроводку (7) и снимите ее вместе с кронштейном.
- Снимите анкерный узел/узлы (8) заднего ремня(ей) безопасности.
- Установка производится в обратном порядке.
|
|
|
